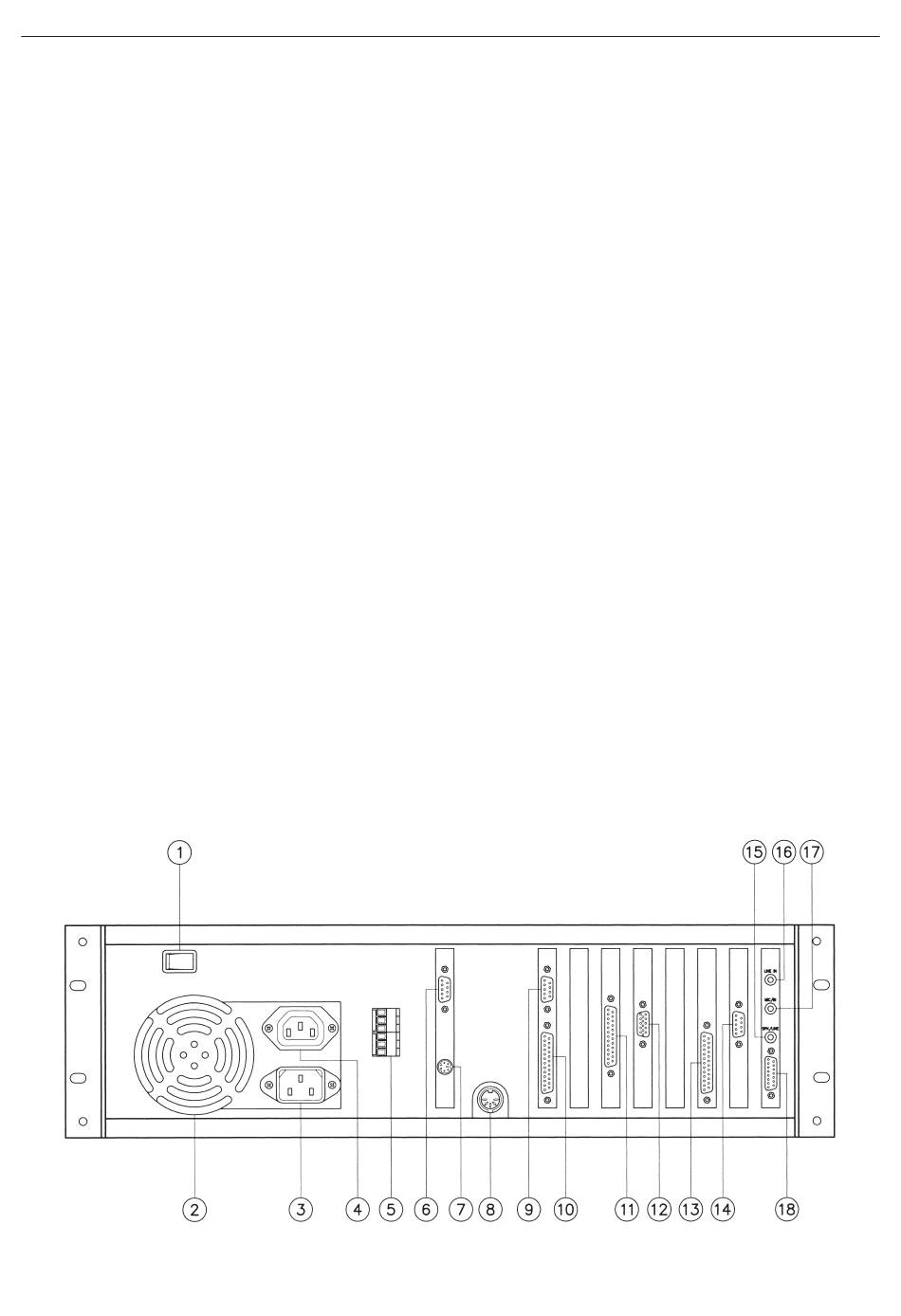

CP 3100 - DISPOSITIVI PANNELLO POSTERIORE (Fig. 2)
(1) Interruttore POWER
Permette l'accensione e lo spegnimento dell'apparecchio.
(2) Ventola di raffreddamento
Permette il raffreddamento dell'apparecchio.
(3) Presa per cavo di alimentazione
Consente la connessione del cavo di alimentazione fornito in dotazione.
(4) Presa AC OUTLET
Il connettore è collegato in parallelo con la presa (3), e consente di alimentare con facilità l'eventuale monitor video.
(5) Morsettiere MONITOR BUS
Le due morsettiere a 3 poli permettono il collegamento delle linee "monitor bus" provenienti dalle schede retroamplificatore RB 3300 e
dai sub-rack MB 3200. Le due linee permettono di monitorare i segnali audio trattati dal sistema (segnali in ingresso, segnali in uscita,
segnali degli amplificatori controllati dalle schede retroamplificatore RB 3300, ecc.).
(6) Porta seriale N°2 (COM 2)
Connettore non utilizzabile.
(7) Porta per mouse PS2
Connettore non utilizzabile.
(8) Presa per tastiera
Consente la connessione di una tastiera standard per computer, da utilizzare in alternativa alla tastiera presente sul pannello anteriore
dell'apparecchio. La tastiera deve essere impiegata unitamente ad un monitor video da collegare alla presa (12), e permette di facilita-
re le operazioni di configurazione del sistema.
(9) Porta seriale N°1 (COM 1)
Porta seriale RS 232 su connettore SUB D maschio a 9 poli, per connettere il sistema con un PC di configurazione esterno.
(10) Porta parallela N°1 (LPT 1)
Porta parallela su connettore SUB D femmina a 25 poli, per collegare il sistema con una stampante, e permettere la stampa della con-
figurazione del sistema e dei messaggi di allarme.
(11) Porta seriale N°4 (COM 4)
Porta seriale bilanciata RS 485, per la comunicazione fra l'unità di controllo CP 3100 e le consolle digitali BM 3616 del sistema.
(12) Connettore per monitor video
Consente la connessione di un monitor video, da utilizzare in alternativa al display a cristalli liquidi presente sul pannello anteriore del-
l'apparecchio. Il monitor deve essere impiegato unitamente ad una una tastiera esterna da collegare alla presa (8), e permette di facili-
tare le operazioni di configurazione del sistema.
(13) Porta seriale N°3 (COM 3)
Porta seriale bilanciata RS 485, per la comunicazione fra l'unità di controllo CP 3100 e le schede retroamplificatore RB 3300 del siste-
ma.
(14) Connettore per sub-rack
Porta seriale sincrona DCI che consente la comunicazione fra l'unità di controllo CP 3100 ed i sub-rack MB 3200 del sistema.
(15) Uscita LINE OUT scheda audio
Permette l'uscita del segnale audio a livello "linea" della scheda audio dell'apparecchio, utilizzabile per pilotare uno degli ingressi audio
del sistema (ingresso PLAYBACK di una scheda AUDIO INPUT IB 3210 / IB 3280).
(16) Ingresso LINE IN scheda audio
L'ingresso permette di pilotare la scheda audio dell'apparecchio con il segnale audio a livello "linea" da registrare, proveniente da un'u-
scita audio del sistema (uscita RECORDER di una scheda AUDIO OUTPUT OB 3230), o da sorgenti audio esterne (es. lettori di cas-
sette, sintonizzatori, lettori di CD audio, ecc.).
(17) Ingresso MICRO IN scheda audio
L'ingresso permette di pilotare la scheda audio dell'apparecchio con il segnale da registrare, proveniente da un microfono esterno.
(18) Connettore non utilizzabile
Fig. 2
