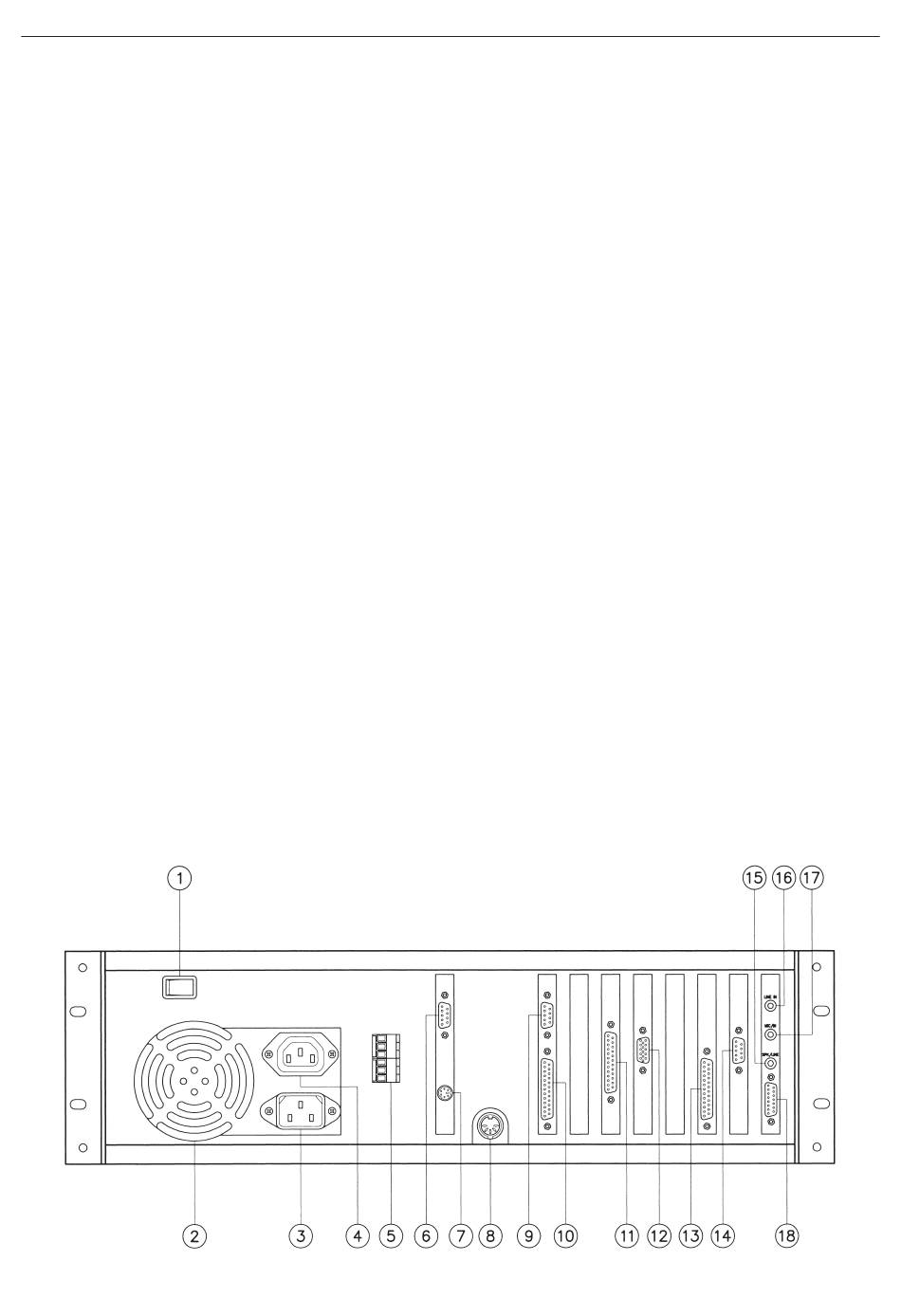

CP 3100 - DISPOSITIVOS PANEL POSTERIOR (fig. 2)
(1) Interruptor POWER
Permite el encendido y el apagado del aparato.
(2) Ventilador de enfriamiento
Permite el enfriamiento del aparato.
(3) Toma corriente para cable de alimentación
Permite la conexión del cable de alimentación provisto en dotación.
(4) Toma corriente AC OUTLET
El conector está conectado en paralelo con el toma corriente (3), y permite alimentar con facilidad el eventual monitor video.
(5) Cajas de bornes MONITOR BUS
Las dos cajas de bornes de 3 polos permiten la conexión de las líneas "monitor bus" provenientes de las fichas retroamplificadoras RB 3300
y de los sub-rack MB 3200. Las dos líneas permiten monitorear las señales audio tratadas por el sistema (señales en entrada, señales en sa-
lida, señales de los amplificadores controlados desde las fichas retroamplificadoras RB 3300, etc.).
(6) Puerta serial N°2 (COM 2)
Conector no utilizable.
(7) Puerta para mouse PS2
Conector no utilizable.
(8) Toma corriente para teclado
Permite la conexión de un teclado estándard para computer, a utilizar en alternativa al teclado presente en el panel anterior del aparato. El te-
clado debe ser empleado junto con un monitor video a conectar al toma corriente (12), y facilita las operaciones de configuración del sistema.
(9) Puerta serial N°1 (COM 1)
Puerta serial RS 232 en conector SUB D macho de 9 polos, para conectar el sistema con un PC de configuración externo.
(10) Puerta paralela N°1 (LPT 1)
Puerta paralela en conector SUB D hembra de 25 polos, para conectar el sistema con una impresora, y permitir la impresión de la configura-
ción del sistema y de los mensajes de alarma.
(11) Puerta serial N°4 (COM 4)
Puerta serial balanceada RS 485, para la comunicación entre la unidad de control CP 3100 y las consolas digitales BM 3616 del sistema.
(12) Conector para monitor video
Permite la conexión de un monitor video, a utilizar en alternativa al display de cristales líquidos presente en el panel anterior del aparato. El mo-
nitor debe ser empleado junto con un teclado externo a conectar al toma corriente (8), y facilita las operaciones de configuración del siste-
ma.
(13) Puerta serial N°3 (COM 3)
Puerta serial balanceada RS 485, para la comunicación entre la unidad de control CP 3100 y las fichas retroamplificadoras RB 3300 del si-
stema.
(14) Conector para sub-rack
Puerta serial sincrona DCI que permite la comunicación entre la unidad de control CP 3100 y los sub-rack MB 3200 del sistema.
(15) Salida LINE OUT ficha audio
Permite la salida de la señal audio a nivel "linea" de la ficha audio del aparato, utilizable para controlar una de las entradas audio del sistema
(entrada PLAYBACK de una ficha AUDIO INPUT IB 3210 / IB 3280).
(16) Entrada LINE IN ficha audio
La entrada permite controlar la ficha audio del aparato con la señal audio a nivel "linea" a grabar, proveniente de una salida audio del sistema
(salida RECORDER de una ficha AUDIO OUTPUT OB 3230), o de fuentes audio externas (ej. lectores de cassette, sintonizadores, lectores de
CD audio, etc.).
(17) Entrada MICRO IN ficha audio
La entrada permite controlar la ficha audio del aparato con la señal a grabar, proveniente de un micrófono externo.
(18) Conector no utilizable
Fig. 2
