MB 3200 - DISPOSITIVI PANNELLO ANTERIORE (Fig. 3)
(1) Spie di alimentazione 12 Vdc / 24 Vdc
Ciascuna spia è relativa ad una delle schede AUDIO OUTPUT OB 3230 o INPUT/OUTPUT digitali IO 3250 installate nel sub-rack, e
quando accesa segnala che la corrispondente scheda è correttamente alimentata dalla tensione per circuiti analogici (12 Vdc o 24 Vdc).
(2) Spie di alimentazione 5 Vdc
Ciascuna spia è relativa ad una delle schede AUDIO OUTPUT OB 3230 o INPUT/OUTPUT digitali IO 3250 installate nel sub-rack, e
quando accesa segnala che la corrispondente scheda è correttamente alimentata dalla tensione per circuiti digitali (5 Vdc).
(3) Spie monitor / GPI
Ciascuna spia è relativa ad una delle schede AUDIO OUTPUT OB 3230 o INPUT/OUTPUT digitali IO 3250 installate nel sub-rack.
Scheda AUDIO OUTPUT OB 3230: la spia lampeggia quando viene attivato il monitoraggio di un'uscita della scheda.
Scheda INPUT/OUTPUT digitale IO 3250: la spia lampeggia quando viene pilotato un qualunque ingresso GPI della scheda.
(4) Spie matrice / relè
Ciascuna spia è relativa ad una delle schede AUDIO OUTPUT OB 3230 o INPUT/OUTPUT digitali IO 3250 installate nel sub-rack.
Scheda AUDIO OUTPUT OB 3230: la spia lampeggia quando la matrice di commutazione della scheda è attiva, ossia quando un'usci-
ta della scheda viene connessa con uno degli ingressi della matrice audio.
Scheda INPUT/OUTPUT digitale IO 3250: la spia lampeggia quando viene commutato in chiusura il contatto di uno dei relé di uscita
della scheda.
NOTA
• La spia (4) di una scheda INPUT/OUTPUT digitale IO 3250 lampeggia anche quando uno dei suoi relè viene impostato come normal-
mente chiuso, tramite l'apposito menu di configurazione dell'unità di controllo CP 3100.
(5) Spie di comunicazione
Ciascuna spia è relativa ad una delle schede AUDIO OUTPUT OB 3230 o INPUT/OUTPUT digitali IO 3250 installate nel sub-rack; quan-
do una delle spie lampeggia significa che la corrispondente scheda sta comunicando con l'unità di controllo CP 3100.
(6) Spie di guasto
Ciascuna spia è relativa ad una delle schede AUDIO OUTPUT OB 3230 o INPUT/OUTPUT digitali IO 3250 installate nel sub-rack; quan-
do una delle spie lampeggia significa che vi è un allarme causato da un malfunzionamento della corrispondente scheda (es. ritardo nel-
la comunicazione, errore, guasto, ecc.).
NOTA
• Durante le fasi di configurazione del sistema è normale che la spia lampeggi.
(7) Spie per schede AUDIO INPUT
Ciascuna spia è relativa ad una delle schede AUDIO INPUT IB 3210 / IB 3280 installate nel sub-rack. In base allo stato della spia ven-
gono fornite le seguenti indicazioni:
• spia accesa in modo permanente - Segnala una allarme causato da un malfunzionamento della corrispondente scheda (es. ritardo
nella comunicazione, errore, guasto, ecc.).
• spia accesa in modo intermittente - Segnala che la corrispondente scheda sta comunicando con l'unità di controllo CP 3100.
• spia spenta - Segnala che la corrispondente scheda non è alimentata dalla tensione per circuiti digitali (5 Vdc).

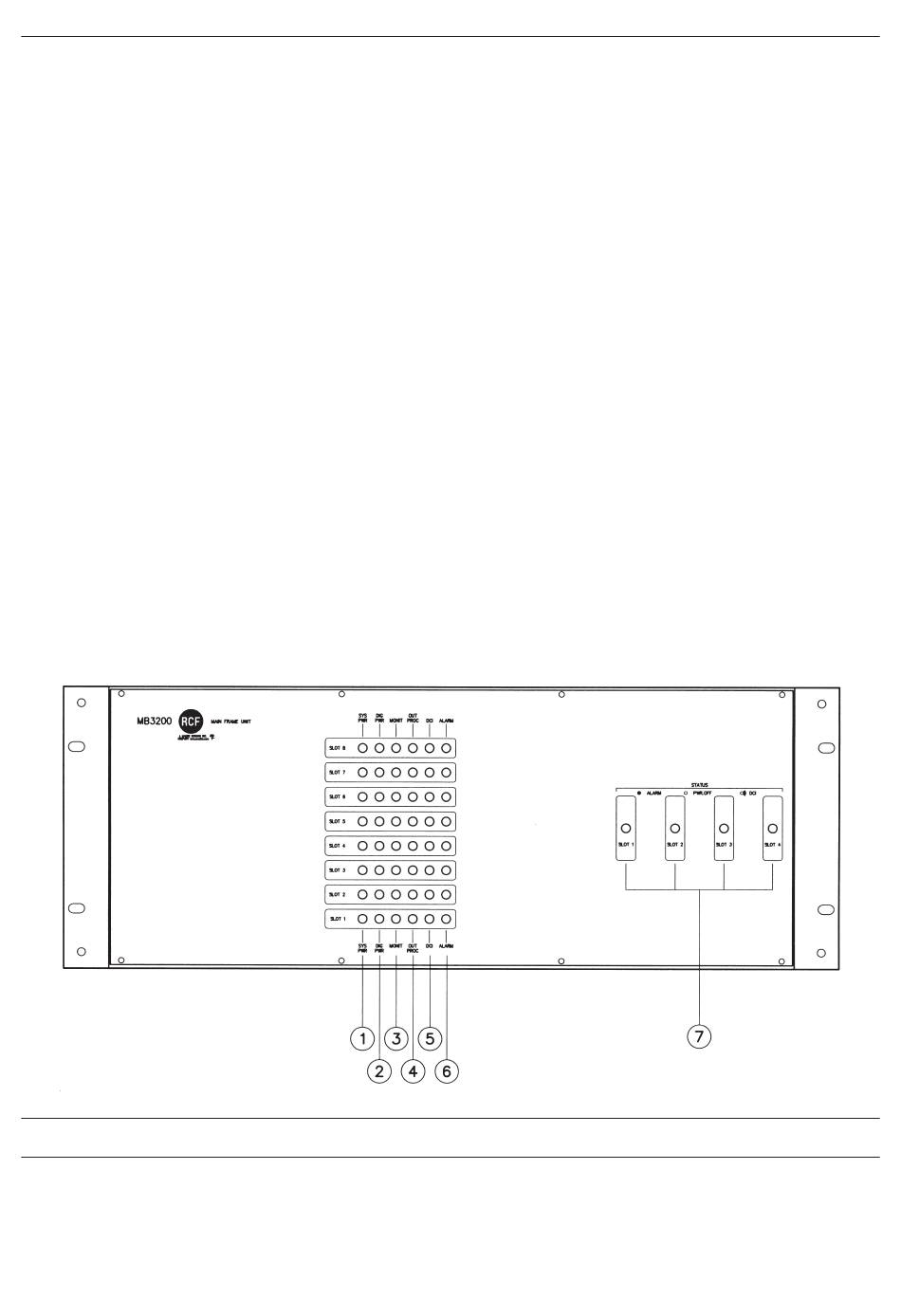

Fig. 3
MB 3200 - DISPOSITIVI PANNELLO POSTERIORE (Fig. 4)
(1) Ponticello JP6
Permette di collegare il polo GND della tensione di alimentazione a 5 Vdc con il telaio del sub-rack MB 3200.
(2) Ponticello JP7
Permette di collegare il polo GND della tensione di alimentazione a 12 Vdc con il telaio del sub-rack MB 3200.
(3) Ponticello JP8
Permette di collegare il polo GND della tensione di alimentazione a 24 Vdc con il telaio del sub-rack MB 3200.
