CP 3100 – DISPOSITIFS PANNEAU ARRIERE (Fig. 2)
(1) Interrupteur POWER
Il permet d'allumer et d'éteindre l'appareil.
(2) Ventilateur de refroidissement
Il permet de refroidir l'appareil.
(3) Prise pour câble d'alimentation
Elle permet de connecter le câble d'alimentation fourni avec l'appareil.
(4) Prise AC OUTLET
Le connecteur est relié en parallèle à la prise (3) et permet de facilement alimenter l'éventuel écran.
(5) Borniers MONITOR BUS
Les deux borniers à 3 pôles permettent de connecter les lignes "monitor bus" provenant des cartes rétro-amplificateur RB 3300 et des
sub-racks MB 3200. Les deux lignes permettent de surveiller les signaux audio traités par le système (signaux à l'entrée, signaux à la
sortie, signaux des amplificateurs contrôlés par les cartes rétro-amplificateur RB 3300, etc.).
(6) Port série n° 2 (COM 2)
Connecteur inutilisable.
(7) Port pour souris PS2
Connecteur inutilisable.
(8) Prise pour CLAVIER
Elle permet de connecter un clavier standard pour micro-ordinateur, à utiliser à la place du clavier qui se trouve sur le panneau avant
de l'appareil. Le clavier doit être utilisé avec un écran à brancher sur la prise (12) et permet de faciliter les opérations de configuration
du système.
(9) Port série N° 1 (COM 1)
Port série RS 232 sur connecteur SUB D mâle à 9 pôles, pour connecter le système à un PC de configuration externe.
(10) Port parallèle N° 1 (LPT 1)
Port parallèle sur connecteur SUB D femelle à 25 pôles, pour connecter le système à une imprimante et pouvoir imprimer la configura-
tion du système et des messages d'alarme.
(11) Port série N° 4 (COM 4)
Port série symétrique RS 485, pour la communication entre l'unité de contrôle CP 3100 et les consoles numériques BM 3616 du système.
(12) Connecteur pour écran vidéo
Il permet de connecter un écran vidéo, à utiliser à la place de l'afficheur à cristaux liquides qui se trouve sur le panneau avant de l'ap-
pareil. Le monitor doit être utilisé avec un clavier externe à brancher sur la prise (8) et permet de faciliter les opérations de configura-
tion du système.
(13) Port série N° 3 (COM 3)
Port série symétrique RS 485, pour la communication entre l'unité de contrôle CP 3100 et les cartes rétro-amplificateur RB 3300 du sy-
stème.
(14) Connecteur pour sub-rack
Port série synchrone DCI permettant la communication entre l'unité de contrôle CP 3100 et les sub-racks MB 3200 du système.
(15) Sortie LINE OUT carte audio
Elle permet la sortie du signal audio au niveau "ligne" de la carte audio de l'appareil et s'utilise pour piloter l'une des entrées audio du
système (entrée PLAYBACK d'une carte AUDIO INPUT IB 3210 / IB 3280).
(16) Entrée LINE IN carte audio
Cette entrée permet de piloter la carte audio de l'appareil avec le signal audio au niveau "ligne" à enregistrer, provenant d'une sortie au-
dio du système (sortie RECORDER d'une carte AUDIO OUTPUT OB 3230) ou de sources audio extérieures (lecteurs de cassettes, syn-
toniseurs, lecteurs de CD audio, etc.).
(17) Entrée MICRO IN carte audio
Cette entrée permet de piloter la carte audio de l'appareil avec le signal à enregistrer provenant d'un microphone extérieur.
(18) Connecteur inutilisable.

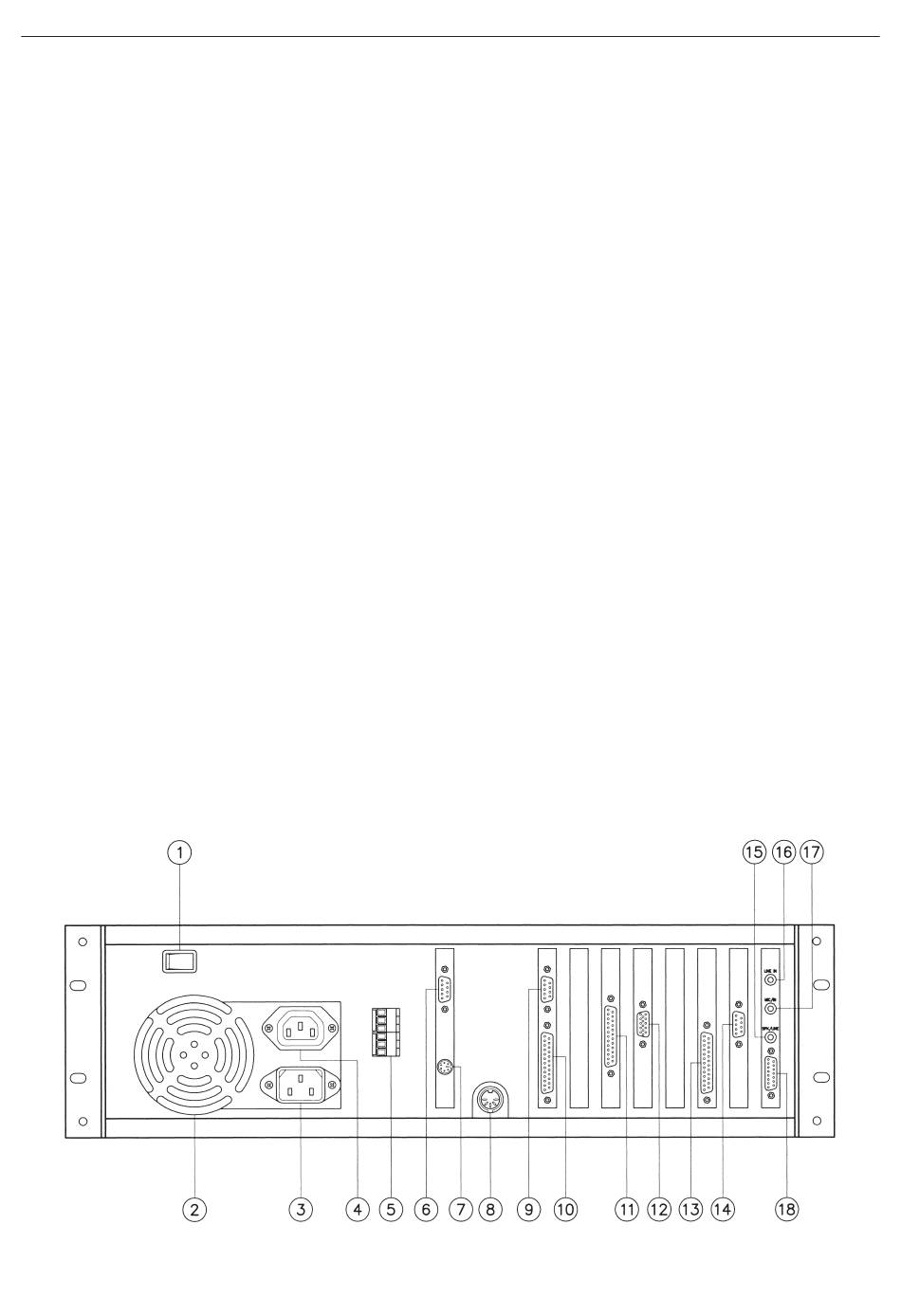

Fig. 2
