(4) Borniers M1 et M2
Ils permettent d'alimenter le sub-rack avec les tensions d'alimentation 5 V CC, 12 V CC, 24 V CC. Deux borniers, reliés entre eux en
parallèle, facilitent les connexions quand le système présente plusieurs sub-racks MB 3200 : un bornier peut être utilisé comme entrée
des trois alimentations et l'autre comme sortie pour alimenter le sub-rack suivant.
(5) Fusible de protection F2
Ce fusible, 2 A rapide, protège les circuits alimentés avec une tension de 12 V CC.
(6) Fusible de protection F3
Ce fusible, 4 A rapide, protège les circuits alimentés avec une tension de 24 V CC.
(7) Fusible de protection F1
Ce fusible, 2 A rapide, protège les circuits alimentés avec une tension de 5 V CC.
(8) Dispositifs inutilisables
(9) Connecteurs IDC1 ÷ 8
Les connecteurs permettent de relier les entrées audio des cartes AUDIO INPUT IB 3210 / IB 3280 aux cartes de connexion corre-
spondantes, à 12 bornes. Chaque carte AUDIO INPUT se relie au moyen de deux connecteurs (IDC1 et IDC2, par ex.), chacun per-
mettant de connecter 4 entrées audio à une carte de connexion à 12 bornes. Les connecteurs portant des numéros impairs corre-
spondent aux quatre premières entrées des cartes AUDIO INPUT (ex. entrées de 1 à 4) tandis que les connecteurs portant des numé-
ros pairs correspondent aux quatre entrées restantes (ex. entrées de 5 à 8).
(10) Pontets JP1 et JP2
Les deux pontets permettent de terminer la ligne série RS 485, qui interconnecte les sub-racks MB 3200 à l'unité de contrôle CP 3100.
(11) Connecteur CN6
Il permet de connecter la ligne série RS 485 provenant de l'unité de contrôle CP 3100 ou du sub-rack MB 3200 précédent.
(12) Connecteur CN7
Il permet de connecter la ligne série RS 485 dirigée vers le sub-rack MB 3200 suivant (s'il existe).
(13) Voyant DL1
Allumé, il signale que le sub-rack est alimenté avec une tension de 5 V CC.
(14) Voyant DL2
Allumé, il signale que le sub-rack est alimenté avec une tension de 12 V CC.
(15) Voyant DL3
Allumé, il signale que le sub-rack est alimenté avec une tension de 24 V CC.
(16) Connecteurs J4A ÷ J4H
Chacun des 8 connecteurs permet de relier les 16 entrées GPI d'une carte INPUT/ OUTPUT numérique IO 3250 à la carte de connexion
correspondante, à 20 bornes.
(17) Borniers M3 et M4
Ils permettent de transmettre à l'unité de contrôle CP 3100 le signal audio "monitor" provenant des différents sub-racks MB 3200 et
correspondant aux entrées des cartes AUDIO INPUT IB 3210 / IB 3280 ou aux sorties des cartes AUDIO OUTPUT OB 3230. Le signal
"monitor" pourra ainsi être écouté dans le haut-parleur placé sur le panneau de façade de l'unité de contrôle. Deux borniers, reliés en-
tre eux en parallèle, facilitent les connexions quand le système présente plusieurs sub-racks MB 3200 : un bornier peut être utilisé com-
me sortie du signal "monitor" dirigé vers l'unité de contrôle CP 3100 et l'autre comme entrée du signal "monitor" provenant de l'éven-
tuel sub-rack suivant.
(18) Connecteurs J3A ÷ J3H
Chacun des 8 connecteurs permet de relier les sorties audio d'une carte AUDIO OUTPUT OB 3230 ou les relais de sortie d'une carte
INPUT/OUTPUT numérique IO 3250, à la carte de connexion correspondante, à 32 bornes. Quand on installe une carte AUDIO OUT-
PUT OB 3230 au niveau d'un connecteur, la carte à bornes correspondante permet de connecter 8 sorties audio ; quand on installe une
carte INPUT/OUTPUT numérique IO 3250 au niveau d'un connecteur, la carte à bornes correspondante permet de connecter les con-
tacts de 24 relais de sortie.
134

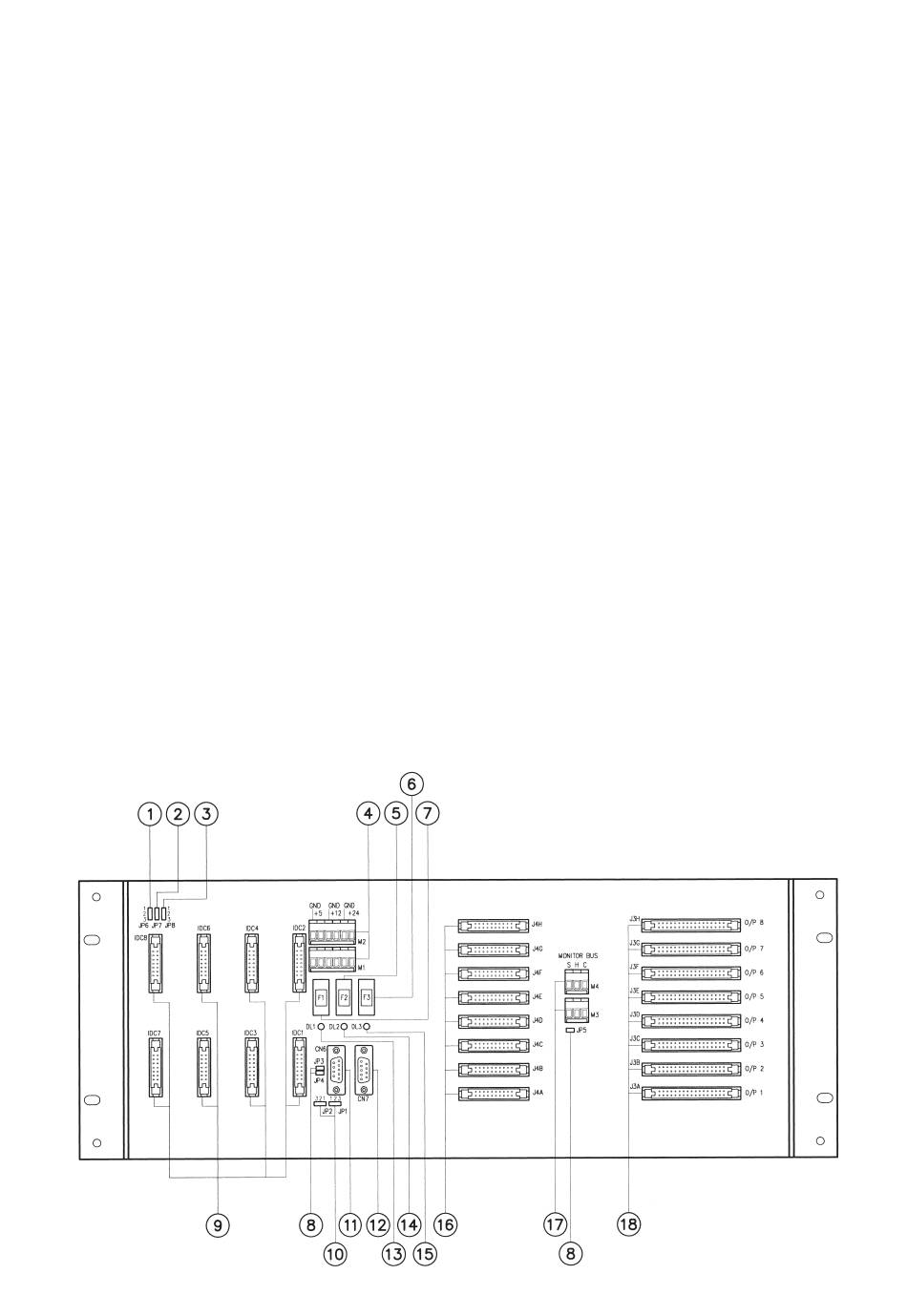

Fig. 4
