4 Dépannage par unité
4.6 Dépannage du tableau de bord
Suite
Voyants

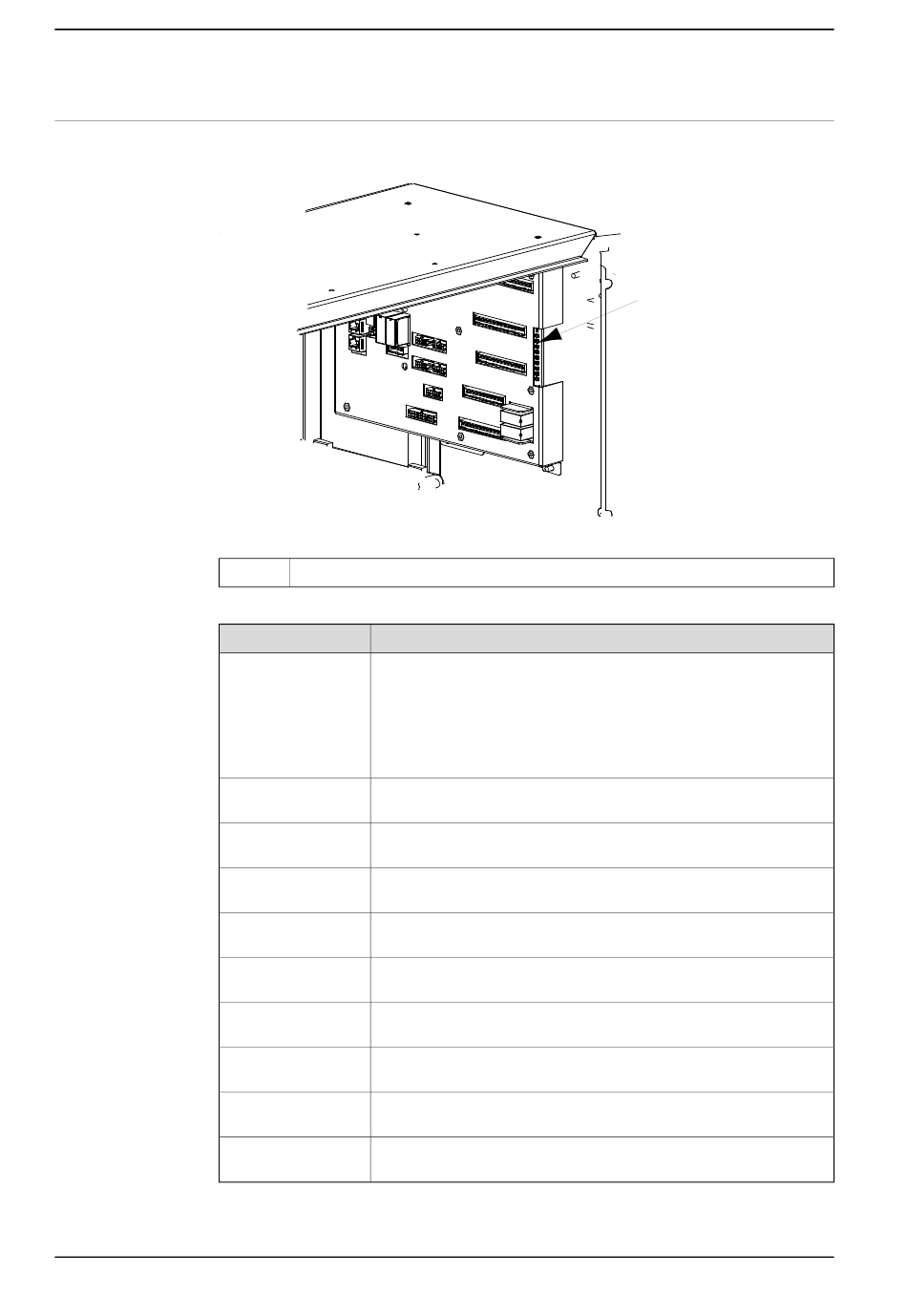

Cette illustration identifie les voyants de la carte du panneau :
xx0400001076
A
Les voyants de la carte du panneau sont décrits de haut en bas ci-dessous :
Description
Voyant d'état
Voyant d'indication,
ES1
Voyant d'indication,
ES2
Voyant d'indication,
GS1
Voyant d'indication,
GS2
Voyant d'indication,
AS1
Voyant d'indication,
AS2
Voyant d'indication,
SS1
Voyant d'indication,
SS2
Voyant d'indication,
EN1
76
Voyants de la carte du panneau
Signification
VERT clignotant : erreur de communication série.
VERT fixe : aucune erreur détectée, le système fonctionne correcte-
ment.
ROUGE clignotant : le mode sous tension/autotest est activé pour
le système.
ROUGE fixe : erreur qui ne concerne pas la communication série.
JAUNE lorsque la chaîne d'arrêt d'urgence 1 (ES) est fermée
JAUNE lorsque la chaîne d'arrêt d'urgence 2 (ES) est fermée
JAUNE lorsque la chaîne d'interrupteurs d'arrêt général 1 (GS) est
fermée
JAUNE lorsque la chaîne d'interrupteurs d'arrêt général 2 (GS) est
fermée
JAUNE lorsque la chaîne d'interrupteurs d'arrêt automatique 1 (AS)
est fermée
JAUNE lorsque la chaîne d'interrupteurs d'arrêt automatique 2 (AS)
est fermée
JAUNE lorsque la chaîne d'interrupteurs d'arrêt supérieur 1 (SS) est
fermée
JAUNE lorsque la chaîne d'interrupteurs d'arrêt supérieur 2 (SS) est
fermée
JAUNE lorsque le paramètre ENABLE1 est égal à 1 et que la com-
munication RS fonctionne
