IT

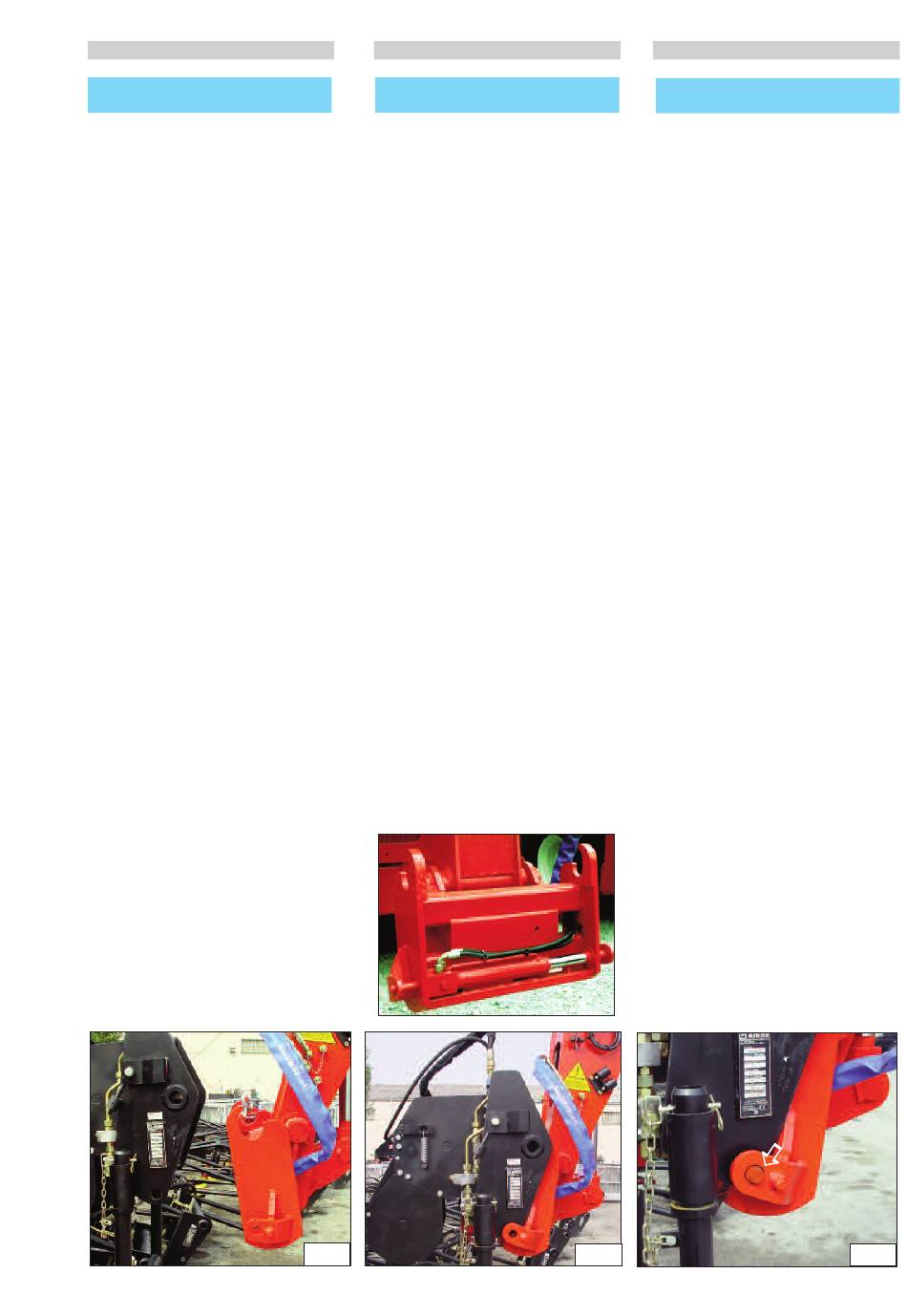

MONTAGGIO DELL'ACCESSORIO CON BLOC-
CO IDRAULICO (OPZIONAL).
Presa dell'accessorio
- Verificare che l'accessorio sia in una
posizione che faciliti l'aggancio
dell'attacco rapido. Nel caso in cui
fosse male orientato, prendete le
precauzioni necessarie per spostarlo in
condizioni di massima sicurezza.
- Verificare che le aste del martinetto di
bloccaggio siano rientrate.
- Posizionare il carrello elevatore con il
braccio abbassato ben di fronte e
parallelo all'accessorio e inclinare
l'attacco rapido in avanti (Fig.A).
- Portare l'attacco rapido sotto il tubo
d'aggancio dell'accessorio, alzare
leggermente il braccio e inclinare
l'attacco stesso all'indietro per
posizionare l'accessorio (Fig.B).
- Disimpegnare l'accessorio dal suolo
per agevolare il bloccaggio.
- Azionare il comando optional per
bloccare l'accessorio.
Bloccaggio e sbloccaggio idraulico
(opzional)
- Il bloccaggio e lo sbloccaggio di un
eventuale accessorio avviene tramite
l'utilizzo del comando optional
(comando che può essere azionato da
un apposito pulsante o dal
manipolator stesso a seconda del tipo
di carrello elevatore che si possiede)
tramite i perni che debbano fuoriuscire
dai fori dell'attacco rapido (Fig. C).
Rimozione (e posa) dell'accessorio
- Procedere in senso inverso a quello
della PRESA DELL'ACCESSSORIO
facendo attenzione a posare il
medesimo in posizione sicura su suolo
compatto e piano.
FR
MONTAGE DE L'ACCESSOIRE AVEC
BLOCAGE HYDRAULIQUE (OPTION)
Préhension de l'accessoire
- Vérifier si l'accessoire est positionné
de manière à faciliter l'accrochage de
l'attache rapide. S'il est mal orienté,
prendre les précautions nécessaires
pour le déplacer dans des conditions
de sécurité totale.
- Vérifier si les tiges du vérin de
verrouillage sont rentrées.
- Positionner le chariot élévateur, bras
abaissé, bien en face de l'accessoire
et parallèle, puis incliner l'attache rapi
de vers l'avant (Fig. A).
- Positionner l'attache rapide sous le
tube d'accrochage de l'accessoire ;
soulever légèrement le bras et incliner
l'attache vers l'arrière pour positionner
l'accessoire (Fig. B).
- Dégager l'accessoire du sol pour
faciliter le verrouillage.
- Actionner la commande en option pour
bloquer l'accessoire.
Verrouillage et déverrouillage
hydraulique (option)
- Le blocage et le déblocage d'un
accessoire éventuel se fait en utilisant
la commande en option (soit un bouton
spécial, soit le manipulateur lui-même
suivant le type de chariot élévateur) et
les goujons qui doivent déboucher des
trous du tablier (Fig. C).
Retrait (et pose) de l'accessoire
- Procéder aux opérations dans l'ordre
inverse par rapport à celles de la
PREHENSION DE L'ACCESSOIRE en
faisant attention à bien positionner ce
dernier sur un sol dur et lisse.
A
MONTAJE DEL ACCESORIO CON
BLOQUEO HIDRÁULICO (OPCIÓN)
Toma del accesorio
- Compruebe que el accesorio se
encuentre en una posición que facilite
el acoplamiento del enganche rápido.
Si éste estuviese orientado incorrecta
mente, tome las precauciones necesa
rias para moverlo en condiciones de
máxima seguridad.
- Compruebe que las barras del cric de
bloqueo estén retraídas.
- Coloque la carretilla elevadora con el
brazo bajado correctamente al nivel y
paralelo al accesorio e incline el
enganche rápido hacia delante (Fig. A)
- Ponga el enganche rápido debajo del
tubo de enganche del accesorio,
levante ligeramente el brazo e incline
el enganche hacia atrás para colocar
el accesorio (Fig. B).
- Desembrague el accesorio del suelo
para facilitar el bloqueo..
- Accionar el mando optional para
bloquear el accesorio.
Bloqueo y desbloqueo hidráulico (opción)
- El bloqueo y el desbloqueo de un
eventual accesorio se verifica con el
empleo del mando optional (mando
que puede ser accionado por un
específico pulsador o por el manipula
dor mismo según el tipo de carretilla
elevadora que se posee) mediante los
pernos que deben salir de los orificios
del enganche rápido (Fig. C).
Remoción (y colocación) del accesorio
- Invierta el orden de las operaciones
ACCESORIO prestando atención al
poner el mismo en una posición
segura sobre un suelo compacto y
B
4-7
ES
efectudas para la TOMA DEL
llano.
C
