Manitou MRT 1440 Easy ST3B Notice Originale page 107

IT

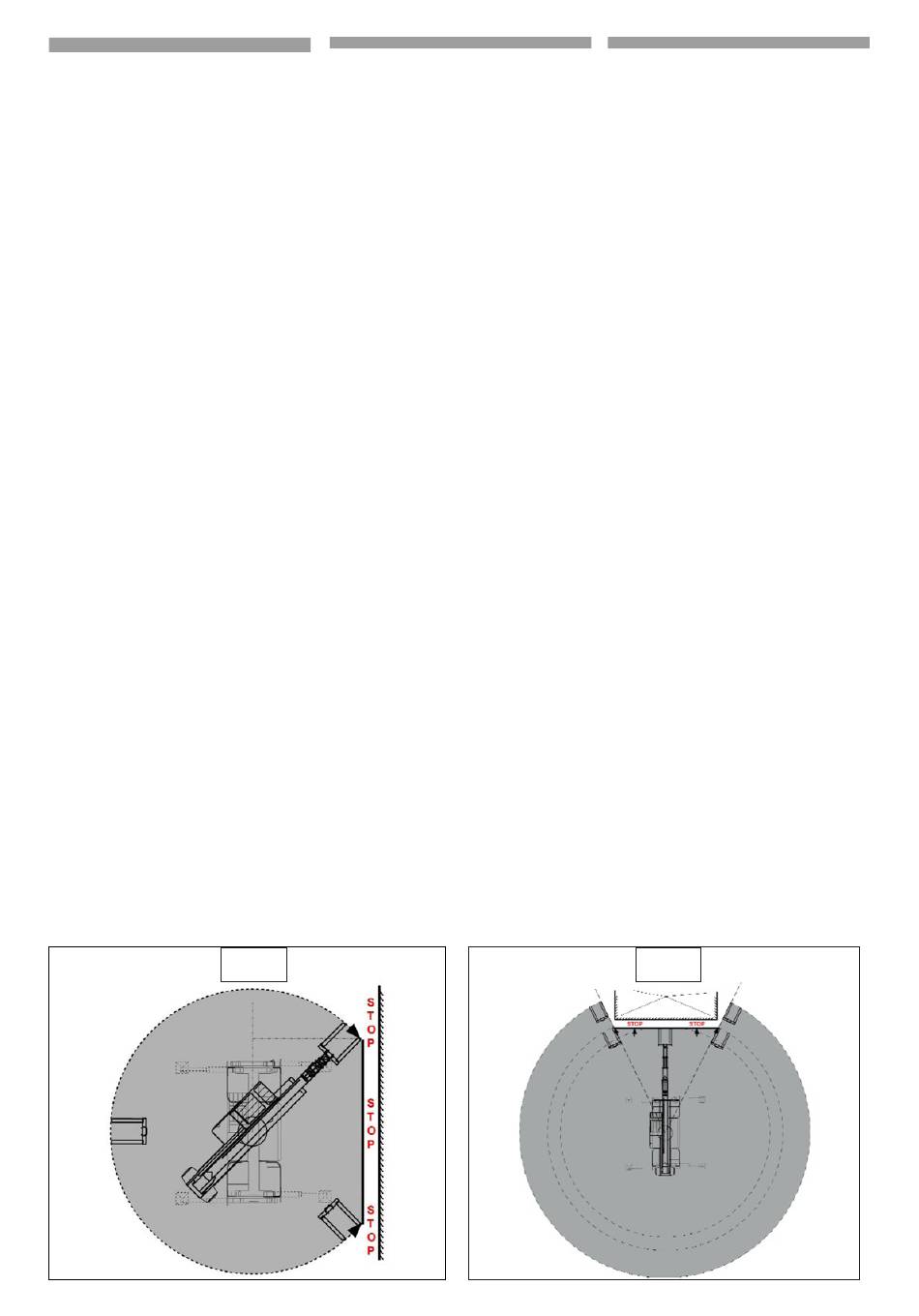

1.3 - LImITAZIoNE AREA DI LAVoRo
VERSo DESTRA
- Arrestare i movimenti e la traslazione
della macchina.
- Accedere alla pagina F3 (CONTROLLO
MODALITÀ LIMITI GEOMETRICI)
- Posizionare la macchina e il braccio
telescopico verso destra
considerando il raggio massimo di
lavoro.
- Premere F8 per programmare e
bloccare il limite di lavoro no
superabile.
- L'area limite di lavoro verso destra
è selezionata e attiva.
Per disattivare la programmazione 1.3
e azzerare i valori (RESET),
premere F8.
(Vedi immagine 8.12)
1.4 - LImITAZIoNE AREA DI LAVoRo
FRoNTALE
- Arrestare i movimenti e la traslazione
della macchina.
- Accedere alla pagina F3 (CONTROLLO
MODALITÀ LIMITI GEOMETRICI)
- Posizionare la macchina e il braccio
telescopico considerando
l'area limite di lavoro frontale e verso
sinistra.
- Premere F9 per programmare e
bloccare il limite di lavoro non
superabile.
- L'area limite di lavoro frontale
verso
sinistra è selezionata e attiva.
Per disattivare la programmazione 1.4
e azzerare i valori (RESET),
premere F9.
(Vedi immagine 8.13)
1.5 - LImITAZIoNE AREA DI LAVoRo
FRoNTALE
- Arrestare i movimenti e la traslazione
della macchina.
- Accedere alla pagina F3 (CONTROLLO
MODALITÀ LIMITI GEOMETRICI)
- Posizionare la macchina e il braccio
telescopico considerando l'area limite
di lavoro frontale e verso destra.
- Premere F10 per programare e
bloccare il limite di lavoro non
superabile.
- L'area limite di lavoro frontale verso
destra è selezionata e attiva.
Per disattivare la programmazione 1.5
e azzerare i valori (RESET),
premere F10.
(Vedi immagine 8.13)
2 - VISUALIZZAToRE VELoCITA
mASSImA moVImENTI IDRAULICI
(Vedi immagine 8.9)
Per impostare le velocta, Vedi punto F4, pagina 50
1.3 - LImITATIoN ZoNE DE TRAVAIL
VERS LA GAUCHE
- Arrêter les mouvements et la
translation de la machine.
- Accéder à la page F3 (CONTRÔLE
MODE LIMITES GÉOMÉTRIQUES).
- Positionner la machine et le bras
télescopique vers la droite en
tenant compte du rayon maximum
de travail.
- Appuyer sur F8 pour programmer
et bloquer la limite de travail qui ne
peut pas être dépassée.
- La zone limite de travail vers la
droite est sélectionnée et active.
Pour désactiver la programmation 1.3
et mettre à zéro les valeurs (RESET),
appuyer sur F8.
(Voir image 8.12)
1.4 - LImITATIoN ZoNE DE TRAVAIL
FRoNTALE
- Arrêter les mouvements et la
translation de la machine.
- Accéder à la page F3 (CONTRÔLE
MODE LIMITES GÉOMÉTRIQUES)
- Positionner la machine et le bras
télescopique en tenant compte de la
zone limite de travail frontale et vers
la gauche.
- Appuyer sur F9 pour programmer et
bloquer la limite de travail qui ne
peut pas être dépassée.
- La zone limite de travail frontale est
sélectionnée et active.
Pour désactiver la programmation 1.4
et mettre à zéro les valeurs (RESET),
appuyer sur F9.
(Voir image 8.13)
1.5 - LImITATIoN ZoNE DE TRAVAIL
FRoNTALE
- Arrêter les mouvements et la
translation de la machine.
- Accéder à la page F3 (CONTRÔLE
MODE LIMITES GÉOMÉTRIQUES)
- Positionner la machine et le bras
télescopique en tenant compte de la
zone limite de travail frontale et vers
la droite.
- Appuyer sur F10 pour programmer
et
bloquer la limite de travail qui ne
peut pas être dépassée.
- La zone limite de travail frontale vers
la droite est sélectionnée et active.
Pour désactiver la programmation 1.5
et mettre à zéro les valeurs (RESET),
appuyer sur F10.
(Voir image 8.13)
2 - AFFICHEUR VITESSE mAXImALE
moUVEmENTS HYDRAULIQUES
(Voir image 8.9)
À régler la vitesse,
8.12
FR
1.3 - LImITACIÓN ÁREA DE TRABAJo
1.4 - LImITACIÓN ÁREA DE TRABAJo
1.5 - LImITACIÓN ÁREA DE TRABAJo
2 - VELoCIDAD mÁXImA moVImIENToS
Voir point F4, page 50) Para establecer la
55
ES
HACIA LA IZQUIERDA
- Parar los movimientos y la translación
de la máquina.
- Acceder a la pagina F3 (LIMITES
ÁREA TRABAJO).
- Poner la máquina y el brazo telescópico
hacia la derecha considerando el
radio máximo de trabajo.
- Pulsar F8 para programar y bloquear
el límite de trabajo que no debe ser
superado.
- El área límite de trabajo hacia la
derecha está seleccionada y activa.
Para desactivar la programación 1.3 y
poner a cero los valores (RESET), pulsar
F8.
(Ver imagen 8.12)
FRoNTAL
- Parar los movimientos y la translación
de la máquina.
- Acceder a la pagina F4 (reset).
- Poner la máquina y el brazo
telescópico considerando el área
límite de trabajo frontal y hacia la
izquierda.
- Pulsar F4 para programar y bloquear
el límite de trabajo que no debe ser
superado.
- El área límite de trabajo frontal
hacia la izquierda está seleccionada
y activa.
Para desactivar la programación 1.3 y
poner a cero los valores (RESTE), pulsar
F9.
(Ver imagen 8.13)
FRoNTAL
- Parar los movimientos y la translación
de la máquina.
- Acceder a la pagina F4 (reset).
- Poner la máquina y el brazo
telescópico considerando el área límite
de trabajo frontal y hacia la derecha.
- Pulsar F5 para programar y bloquear
el límite de trabajo que no debe ser
superado.
- El área límite de trabajo frontal
hacia la derecha está seleccionada y
activa.
Para desactivar la programación 1.3
y poner a cero los valores (RESTE),
pulsar F10.
(Ver imagen 8.13)
HIDRÁULICoS
(Ver imagen 8.9)
velocidad, Ver point F4, page 50.
8.13
