2 Installation et mise en service
2.6.9 Raccordement du circuit MOTORS ON/MOTORS OFF
Suite
Connexion de ES1/ES2 sur le panneau de commande

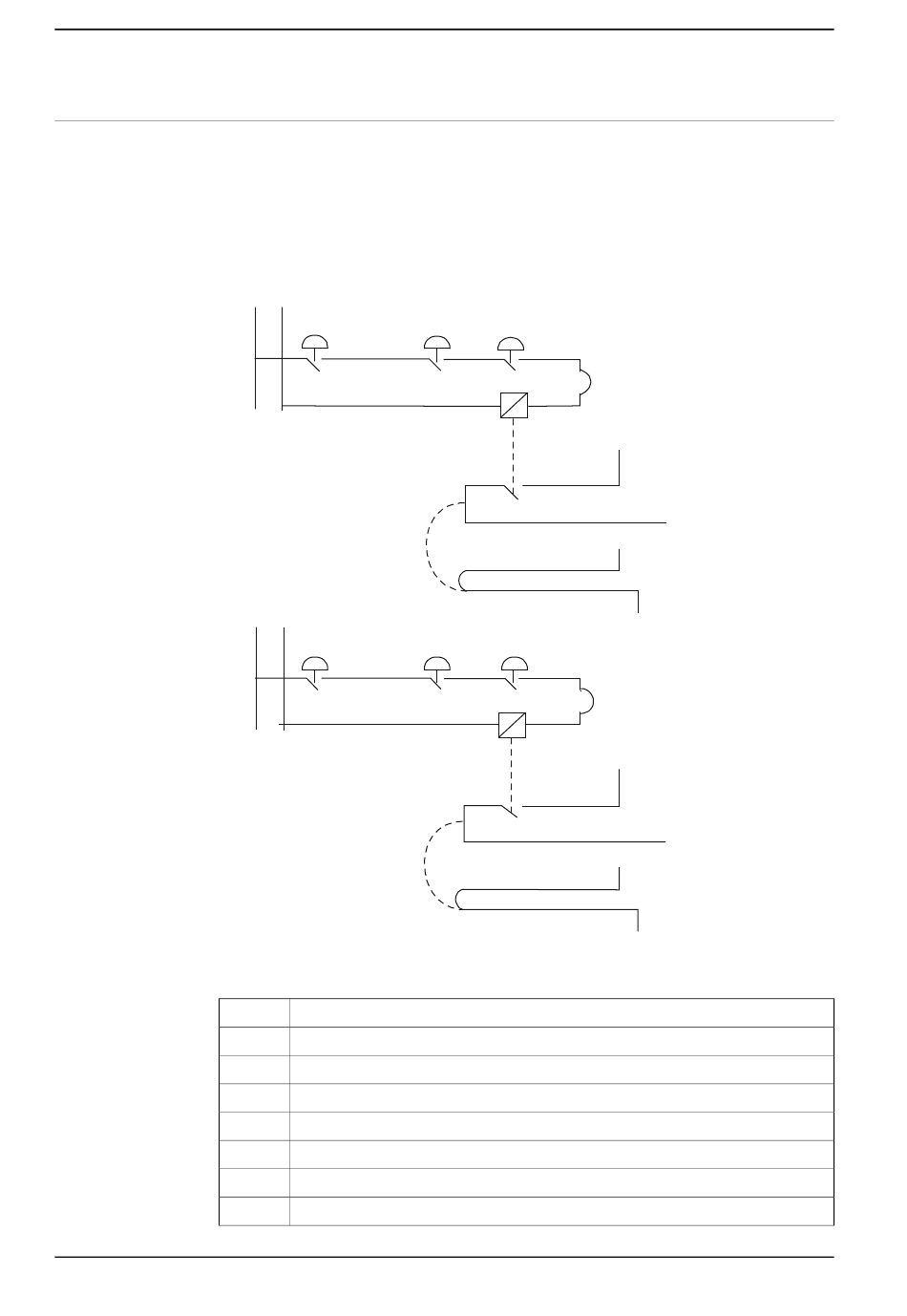

Le schéma ci-dessous représente les bornes pour les circuits d'urgence.
Le 24 V interne (X1:2/X2:6) et le 0 V (X1:6/X2:2) de l'alimentation sont représentés.
Pour une alimentation externe, X1:1 / X2:5 est connecté à ext. 24 V et X1:5 / X2:1
est connecté à ext. 0 V.
X1:2
X2:2
xx1000001009
A
B
C
D
E
F
G
H
Suite page suivante
94
A
24V 0V
B
X1:1
X1:6 X1:5
G
0V 24V
B
X2:1
X2:6 X2:5
Interne
Arrêt ext.
FlexPendant
Connexion à l'armoire
ES1 interne
Exécution chaîne 1, pos. haute
Interne
ES2 interne
