ABB IRC5 Compact Manuel Du Produit page 190

4 Réparation
4.15 Remplacement de l'unité de dérivation de la résistance des freins
Suite
2
3
4
5
6
7
8
190
Action
Replacez l'unité de dérivation de
la résistance en faisant glisser
les logements sous les têtes des
vis inférieures, puis poussez-la
vers l'intérieur et vers le bas.
Replacez la vis de fixation supé-
rieure.
Serrez toutes les vis de fixation
de l'unité de dérivation.
Rebranchez le connecteur du
purgeur.
Replacez le couvercle du ventila-
teur et poussez-le à gauche vers
les fentes.
Replacez les vis de fixation du
couvercle du ventilateur, puis
serrez-les.
Effectuez les tests de fonctionne-
ment présentés dans la section
Tests de fonctionnement à la
page 129 pour vérifier le bon fonc-
tionnement des fonctions de sé-
curité.
© Copyright 2009-2024- ABB. Tous droits réservés.

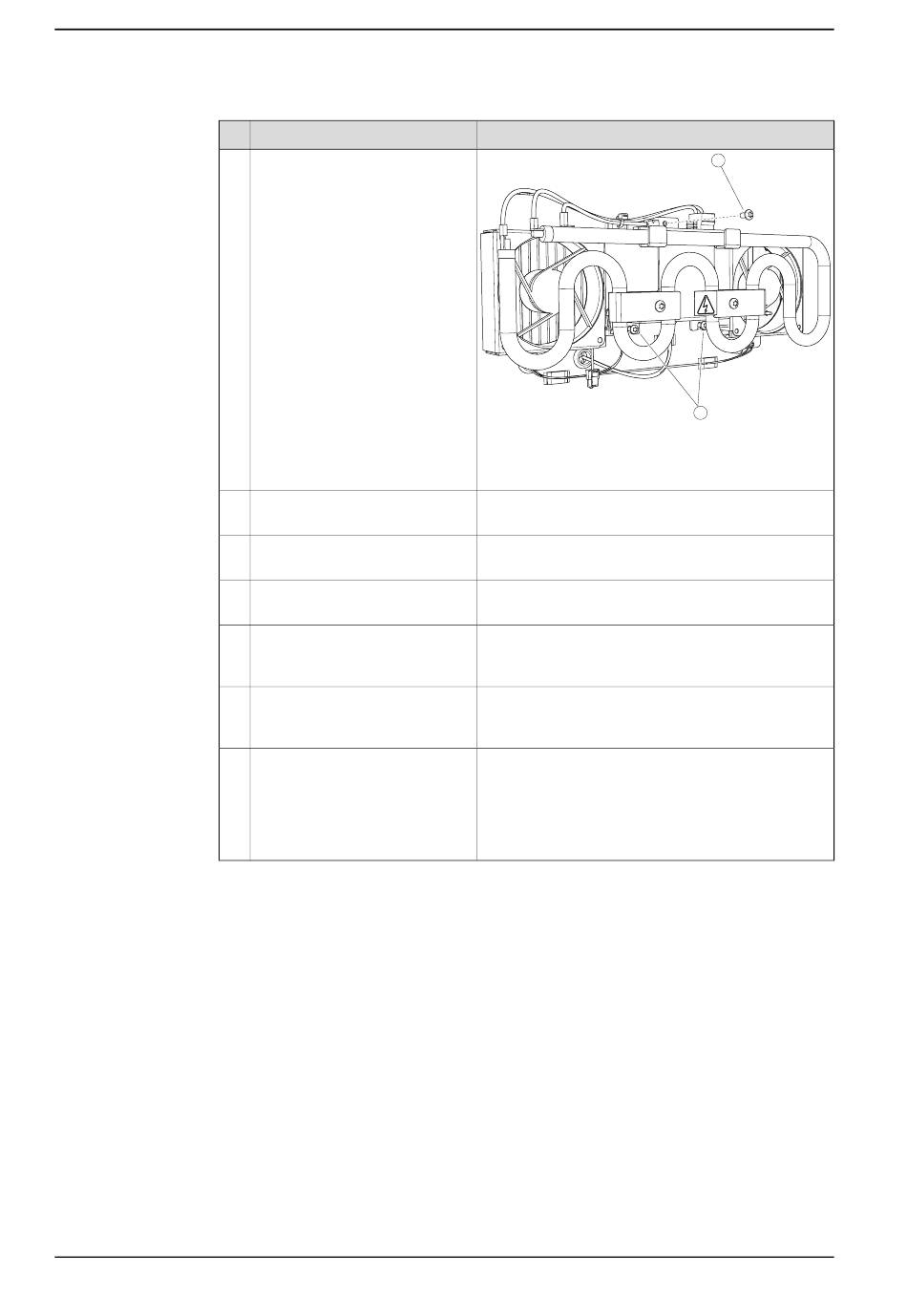

Remarque/Illustration
xx1400001458
A Vis de fixation supérieure
B Vis de fixation inférieures
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
A
B
