2.6 Connexions
2.6.1 Connecteurs du système de commande IRC5 Compact
2.6.1.1 Connecteurs du système de commande
Généralités
La section suivante présente les connecteurs situés sur le panneau avant du
système de commande IRC5 Compact.
Connecteurs

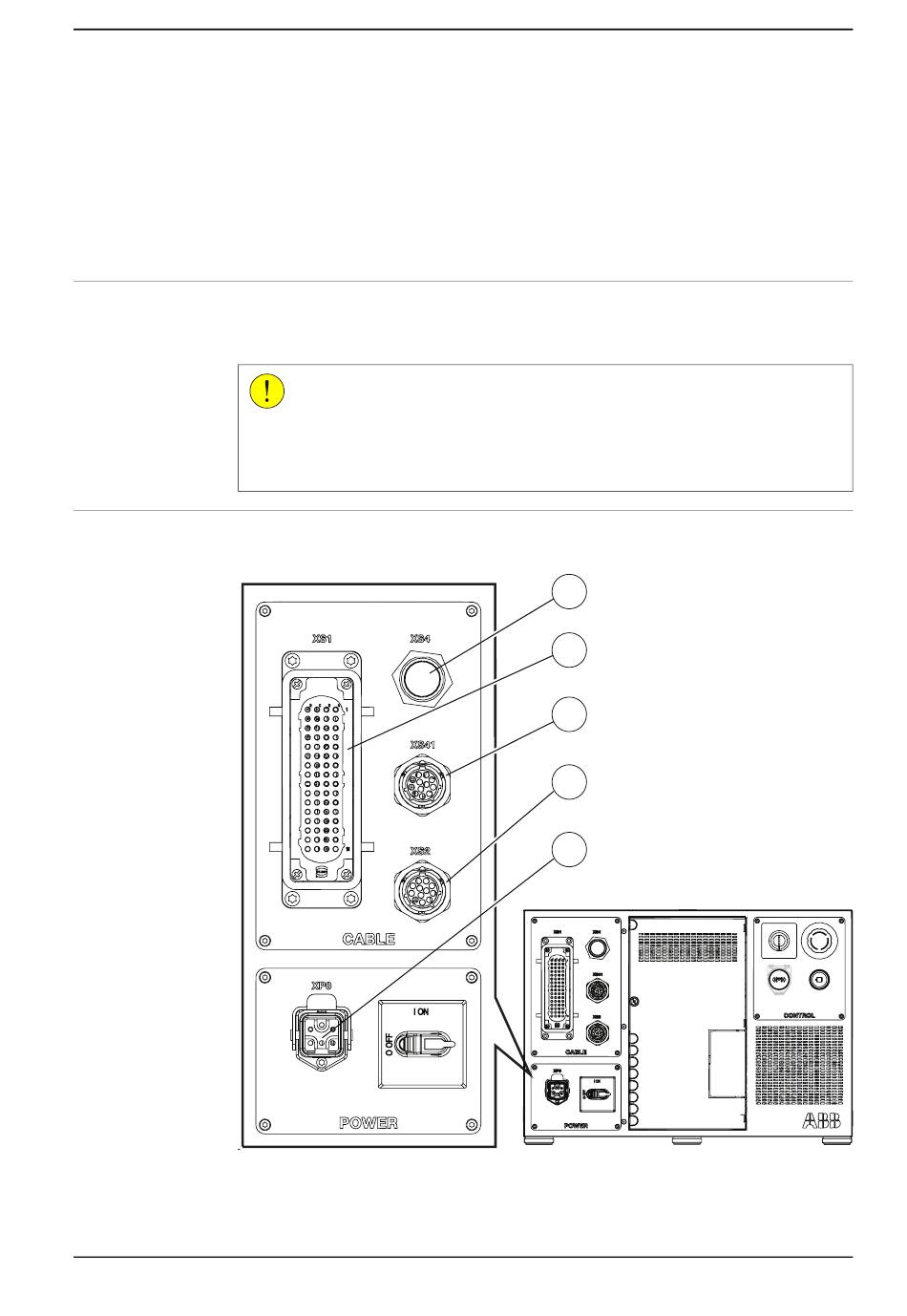

L'illustration ci-dessous représente l'interface de connexion du IRC5 Compact.
xx1400001372
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
ATTENTION
Vérifiez toujours que le connecteur n'est pas sale ou endommagé avant de le
connecter au système de commande. Nettoyez ou remplacez toutes les pièces
endommagées.
© Copyright 2009-2024- ABB. Tous droits réservés.
2 Installation et mise en service
2.6.1.1 Connecteurs du système de commande
A
B
C
D
E
Suite page suivante
