Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA

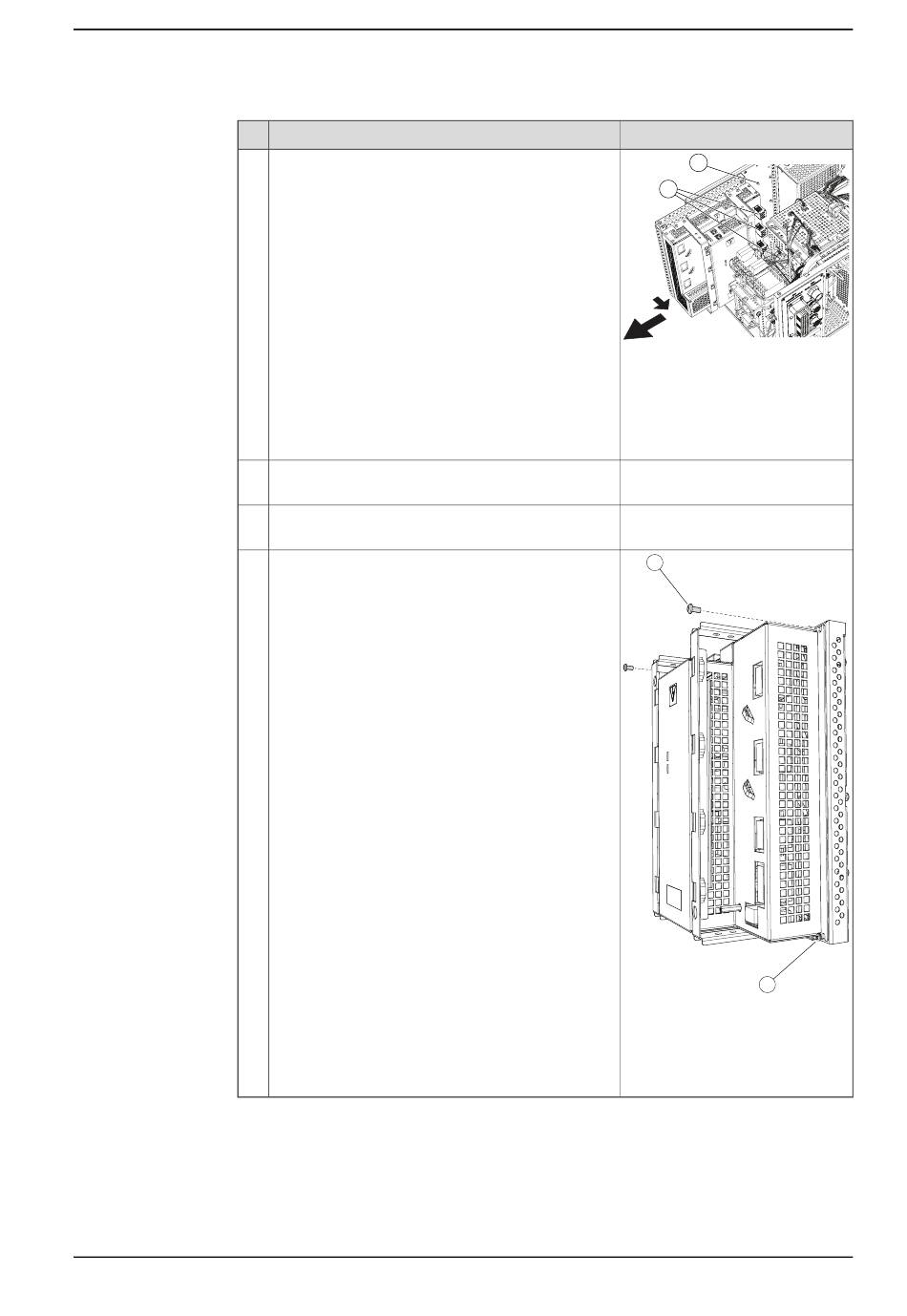

Action
Poussez l'unité d'entraînement principal depuis
l'arrière du système de commande pour la dégager
des vis de la plaque arrière. Faites ensuite glisser
le module d'entraînement principal pour le sortir à
moitié.
Débranchez les connecteurs du côté droit de l'unité
d'entraînement principal.
Retirez l'unité d'entraînement principal du système
de commande.
Desserrez les deux vis de fixation inférieures et re-
tirez les deux vis supérieures pour retirer le varia-
teur du châssis de montage.
© Copyright 2009-2024- ABB. Tous droits réservés.
4 Réparation
4.12 Remplacement de le variateur
Informations
A
B
xx1400002851
A Vis dépassant de la plaque
arrière du système de com-
mande
B Connecteurs de l'unité
d'entraînement principal
A
xx1400001450
A Fixation supérieure (2
pièces)
B Fixation inférieure (2
pièces)
Suite page suivante
Suite
B
