2.6.3 Exigences pour le système d'alimentation
Définition du système d'alimentation
IEC 60364 définit trois types de mise à la terre secteur à l'aide des codes à deux
lettres. Il s'agit de TN, TT et IT.
Première lettre
T
I
Deuxième lettre
T
N
Dans la section suivante, la configuration du transformateur fait référence au côté
secondaire du transformateur. La configuration du côté primaire n'est pas abordée
ici.

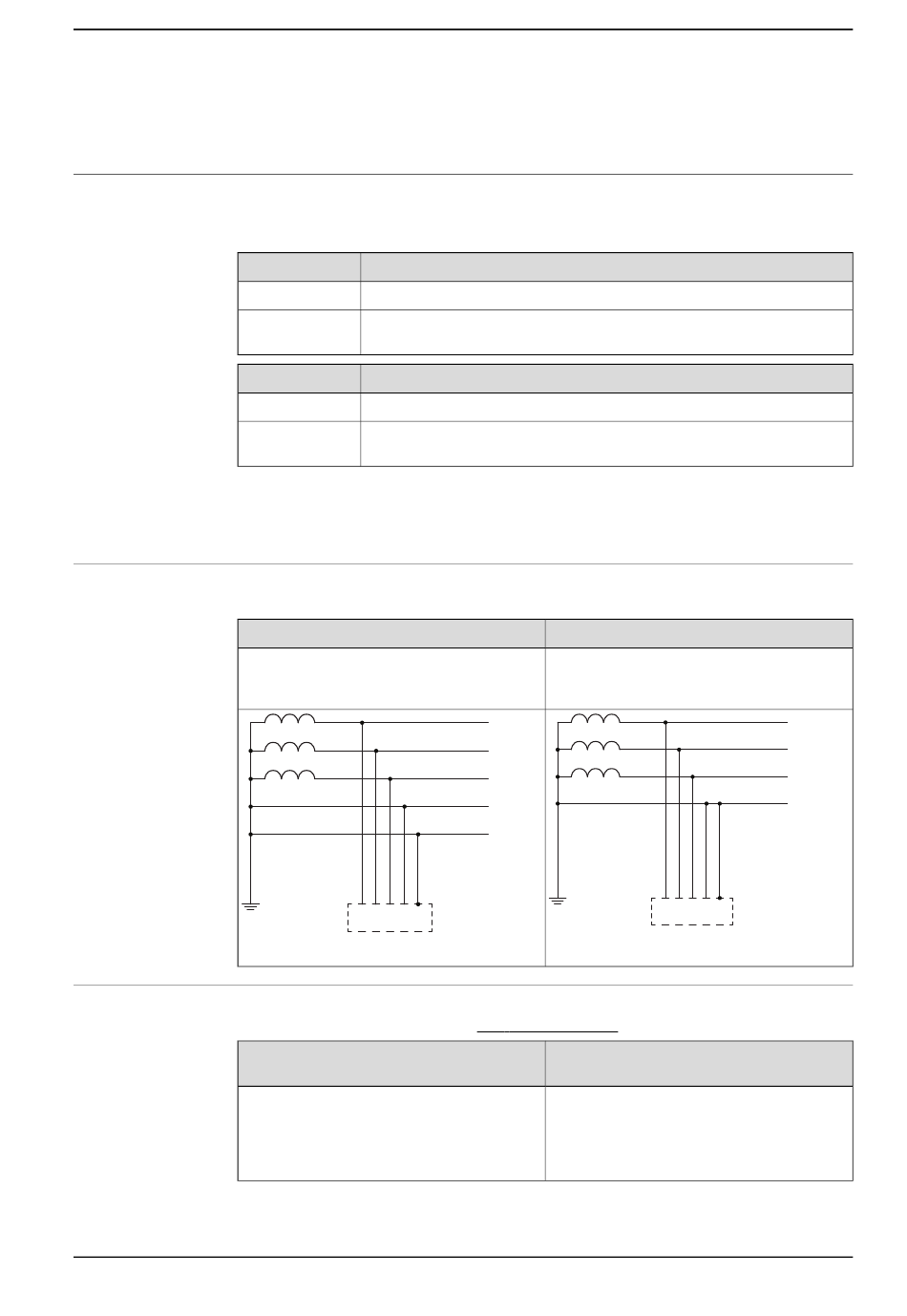

Systèmes d'alimentation recommandés
Les systèmes suivants sont recommandés par ABB :
Système TN−S
PE et N sont des conducteurs distincts qui
ne sont reliés l'un à l'autre qu'à proximité du
transformateur.
xx1700001310
Systèmes d'alimentation non recommandés
Les systèmes suivants ne sont pas recommandés par ABB :
Système TT (tiges de terre distinctes)
Si ce type de système doit être employé, la
résistance du trajet de terre entre les terres 1
et 2 ne doit pas dépasser 0,1 ohm. Pour ob-
tenir plus d'informations, reportez-vous à
UL1740.
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
2.6.3 Exigences pour le système d'alimentation
Type de raccordement pour la mise à la terre
Raccordement direct entre un point et la terre.
Aucun raccordement à la terre ou un raccordement grâce une forte im-
pédance.
Raccordement entre la terre et l'appareil alimenté
Raccordement direct entre un point et la terre.
Branchement direct au neutre au début de l'installation, qui est raccordé
à la terre
L1
L2
L3
N
PE
© Copyright 2009-2024- ABB. Tous droits réservés.
2 Installation et mise en service
Système TN−C
Un conducteur PEN combiné est utilisé, tout
comme la PE et un conducteur N.
xx1700001311
Système secondaire mis à la terre à travers
une résistance
Si ce type de système doit être employé, les
variations de tension entre une ligne et la PE
ne doivent pas dépasser ±10% de la tension
secteur nominale. Pour plus d'informations,
reportez-vous à EN 50160.
Suite page suivante
L1
L2
L3
PEN
77
