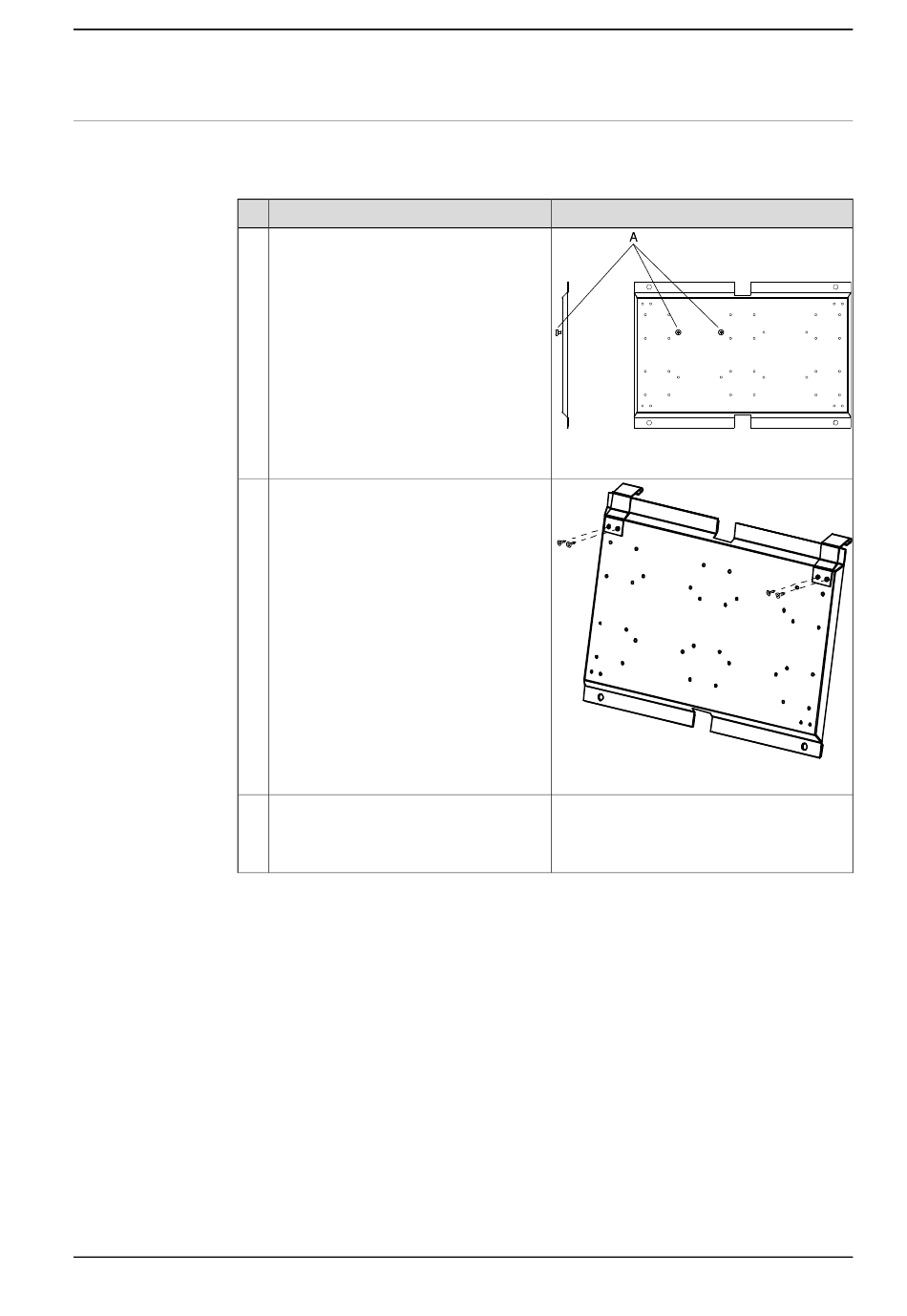

Accrochage du support du FlexPendant avec le support
Utilisez cette procédure pour accrocher le support du FlexPendant à n'importe
quel endroit approprié, comme une porte ou un rack.
1
2
3
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
Action
Fixez les vis Fastite sur la plaque de mo-
ntage.
Fixez les deux crochets sur la plaque de
montage, en utilisant deux vis Fastite
pour chaque crochet.
Sur le support du FlexPendant destiné
au FlexPendant avec bouton d'urgence
situé sur le bord extérieur, retirez la
plaque métallique du dessous du support.
© Copyright 2009-2024- ABB. Tous droits réservés.
2 Installation et mise en service
2.4.2 Montage du support du FlexPendant
Remarque/Illustration
xx0800000048
•
A : Vis Fastite (2 pcs)
xx1100000052
Suite
Suite page suivante
49
