2 Installation et mise en service
2.11.1 Installation du panneau opérateur externe
Suite

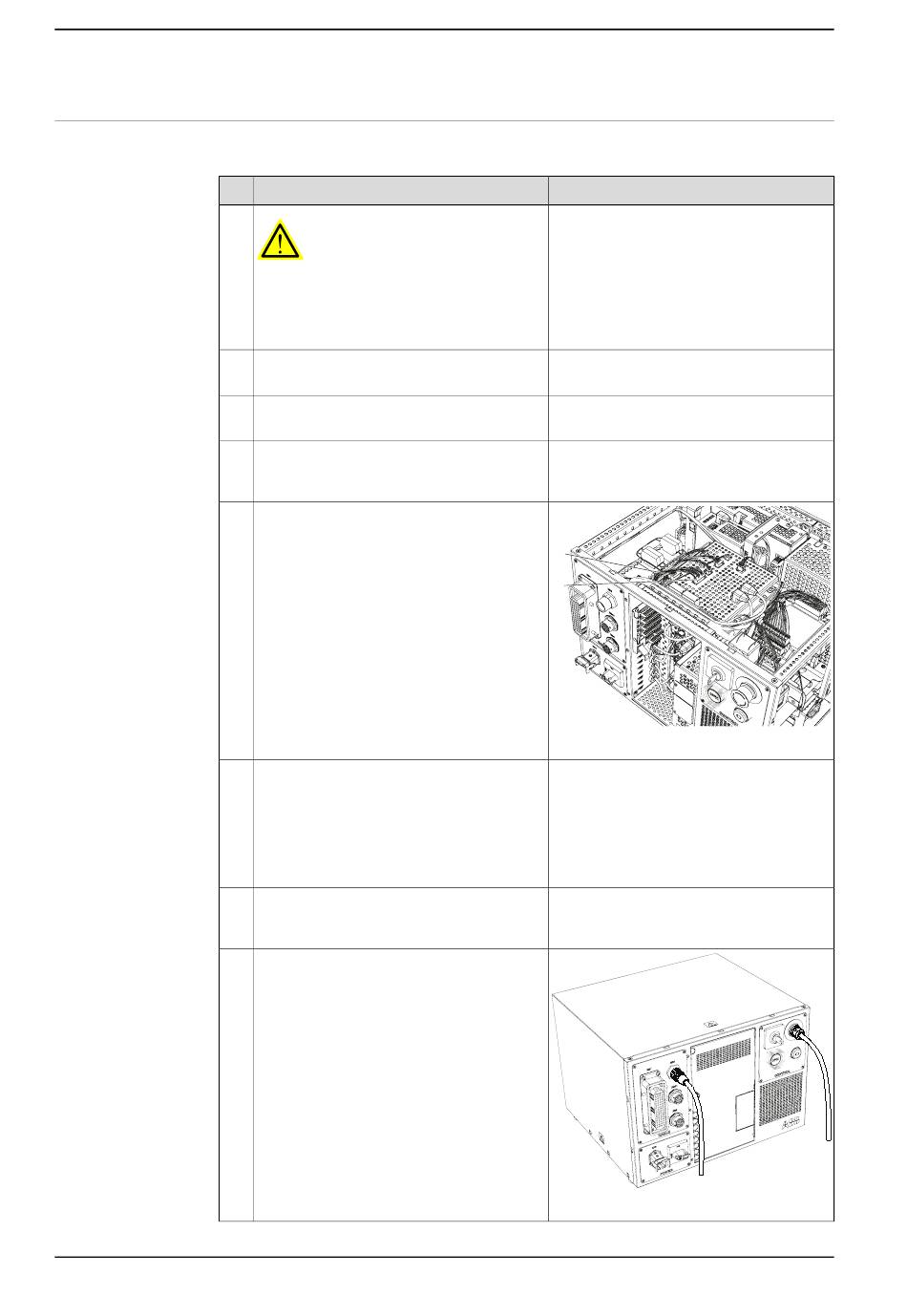

Procédure
La procédure ci-dessous décrit l'installation du panneau de commande externe.
1
2
3
4
5
6
7
8
Suite page suivante
112
Action
DANGER
Avant de procéder à toute intervention dans
l'armoire, débranchez l'alimentation princi-
pale. Pour plus d'informations, voir
électrique à la page 34.
Enlevez le couvercle de l'armoire.
Retirez les 2 vis de fixation et extrayez lé-
gèrement la plaque de sécurité.
Retirez les vis de fixation de l'unité de co-
ntacteur (contacteur fixés à la plaque) et
déplacez légèrement l'unité vers la gauche.
Déconnectez les câbles de signaux de la
carte de sécurité.
Connecteurs :
• A21.X6
• A21.X9
Détachez le bouton d'arrêt d'urgence, le
bouton Motor on et l'interrupteur Mode avec
leur câblage sur le système de commande.
Montez ces boutons et l'interrupteur sur le
panneau de commande externe et fixez les
câbles à l'aide des attaches de câble si-
tuées à l'arrière du panneau avant.
Connectez le connecteur rond du faisceau
du panneau de commande externe au XS4
sur le système de commande.
Faites passer le câble du faisceau du pan-
neau de commande externe au système de
commande à travers le trou pour le bouton
d'arrêt d'urgence, puis serrez le presse-
étoupe.
