ABB IRC5 Compact Manuel Du Produit page 152

4 Réparation
4.5 Remplacement de l'unité informatique
Suite
5
6
7
8
9
10
11
12
152
Action

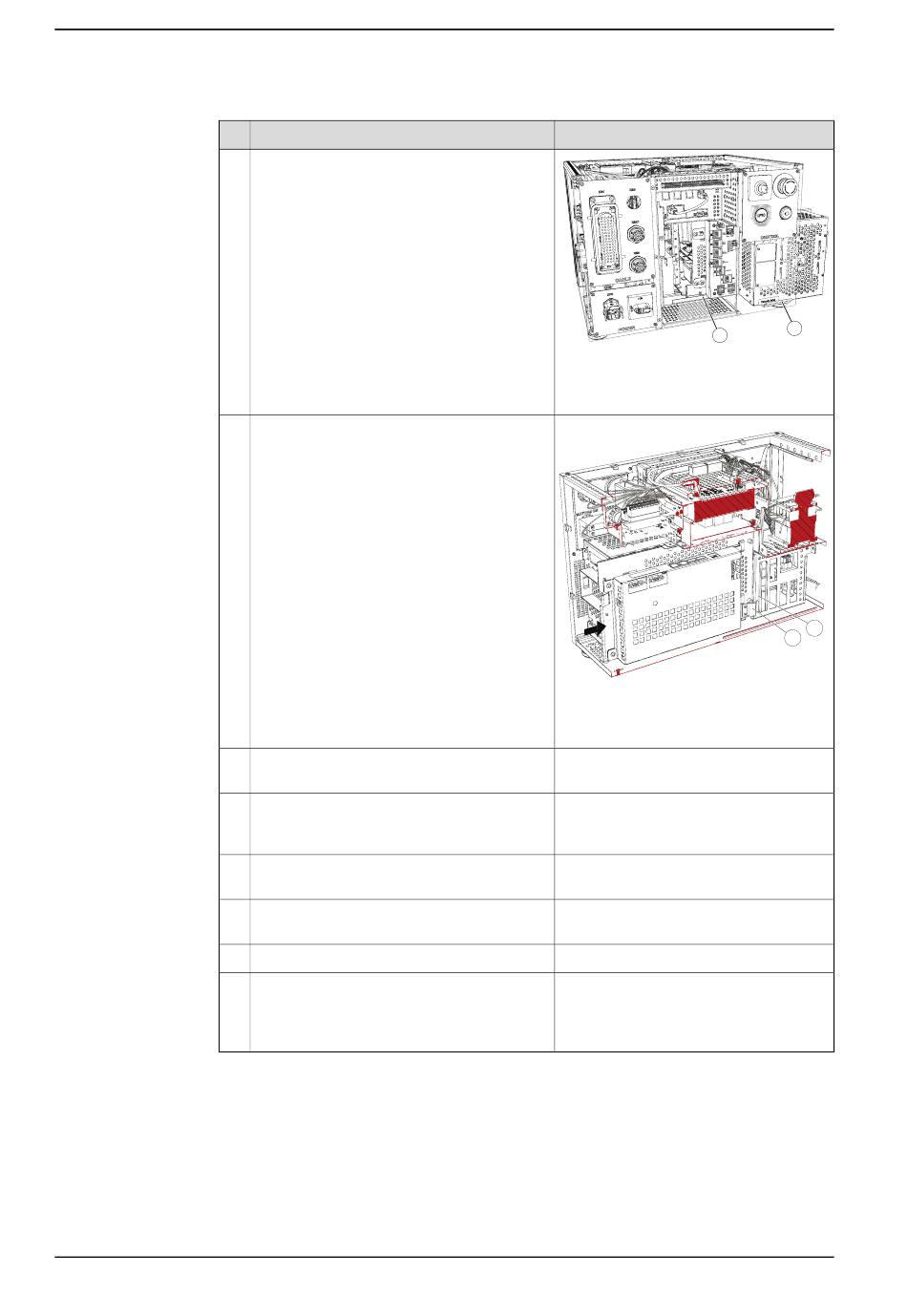

Faites glisser la plaque de montage et l'unité
informatique dans l'armoire. L'unité informa-
tique doit reposer sur la structure de gui-
dage 1. La structure de guidage 2 doit être
installée entre la plaque de montage et
l'unité informatique.
Vérifiez que le ressort de l'unité informatique
est fixé sur la paroi de la structure dans l'ar-
moire.
Serrez les vis de fixation de la plaque de
montage.
Installez l'unité informatique de façon à ce
que ses loquets s'insèrent dans les logeme-
nts de la plaque de montage.
Serrez les vis de fixation de l'unité informa-
tique de l'axe.
Rebranchez tous les connecteurs sur l'unité
informatique.
Remettez le couvercle de l'armoire en place.
Effectuez les tests de fonctionnement prése-
ntés dans la section Tests de fonctionnement
à la page 129 pour vérifier le bon fonctionne-
ment des fonctions de sécurité.
© Copyright 2009-2024- ABB. Tous droits réservés.
Remarque/Illustration
B
xx1500000236
A Structure de guidage 1
B Structure de guidage 2
xx1500000233
A Ressort de l'unité informatique
B Paroi de la structure
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
A
B
A
