Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA

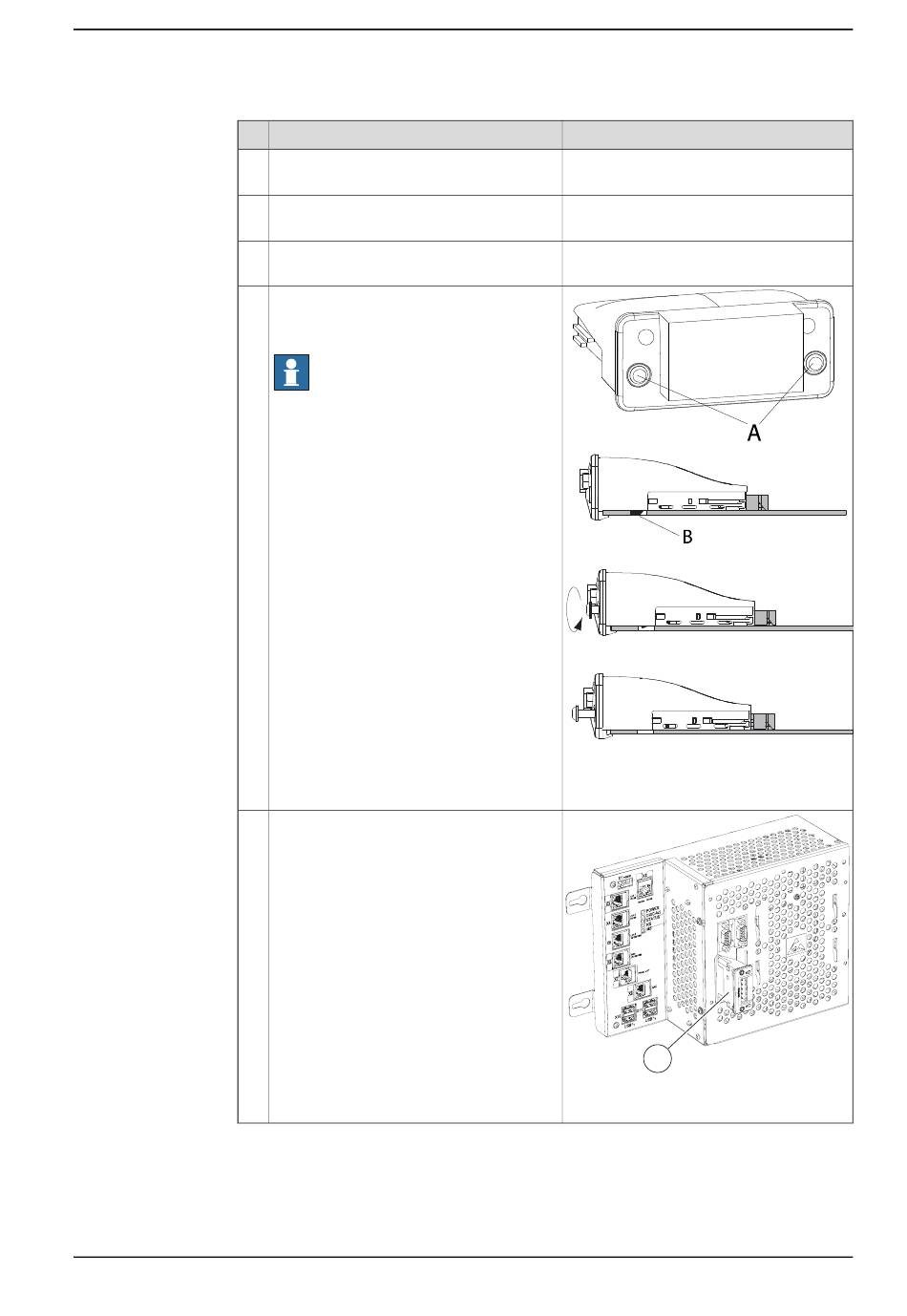

4.9 Remplacement de l'adaptateur de bus de terrain dans l'unité informatique
Action
Enlevez le couvercle de l'armoire.
Retirez l'unité informatique.
Déconnectez les câbles de l'adaptateur
réseau de terrain.
Desserrez les vis de fixation (2 pcs) à
l'avant de l'adaptateur bus com pour déta-
cher le mécanisme de blocage.
Remarque
Desserrez seulement les vis de fixation. Ne
les retirez pas.
Prenez les vis de fixation et retirez douce-
ment l'adaptateur réseau de terrain.
© Copyright 2009-2024- ABB. Tous droits réservés.
4 Réparation
Remarque/Illustration
Voir Retrait du couvercle du système de
commande à la page 100.
Voir Remplacement de l'unité informatique
à la page 148.
xx0700000193
A Vis de fixation (2 pcs)
B Mécanisme de blocage
A
xx1500001755
A Adaptateur de bus de terrain
Suite page suivante
Suite
