Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
Action
Couvrez les trous pour le bouton Motor on
et l'interrupteur Mode sur le système de
commande à l'aide d'un bouchon de vidage.

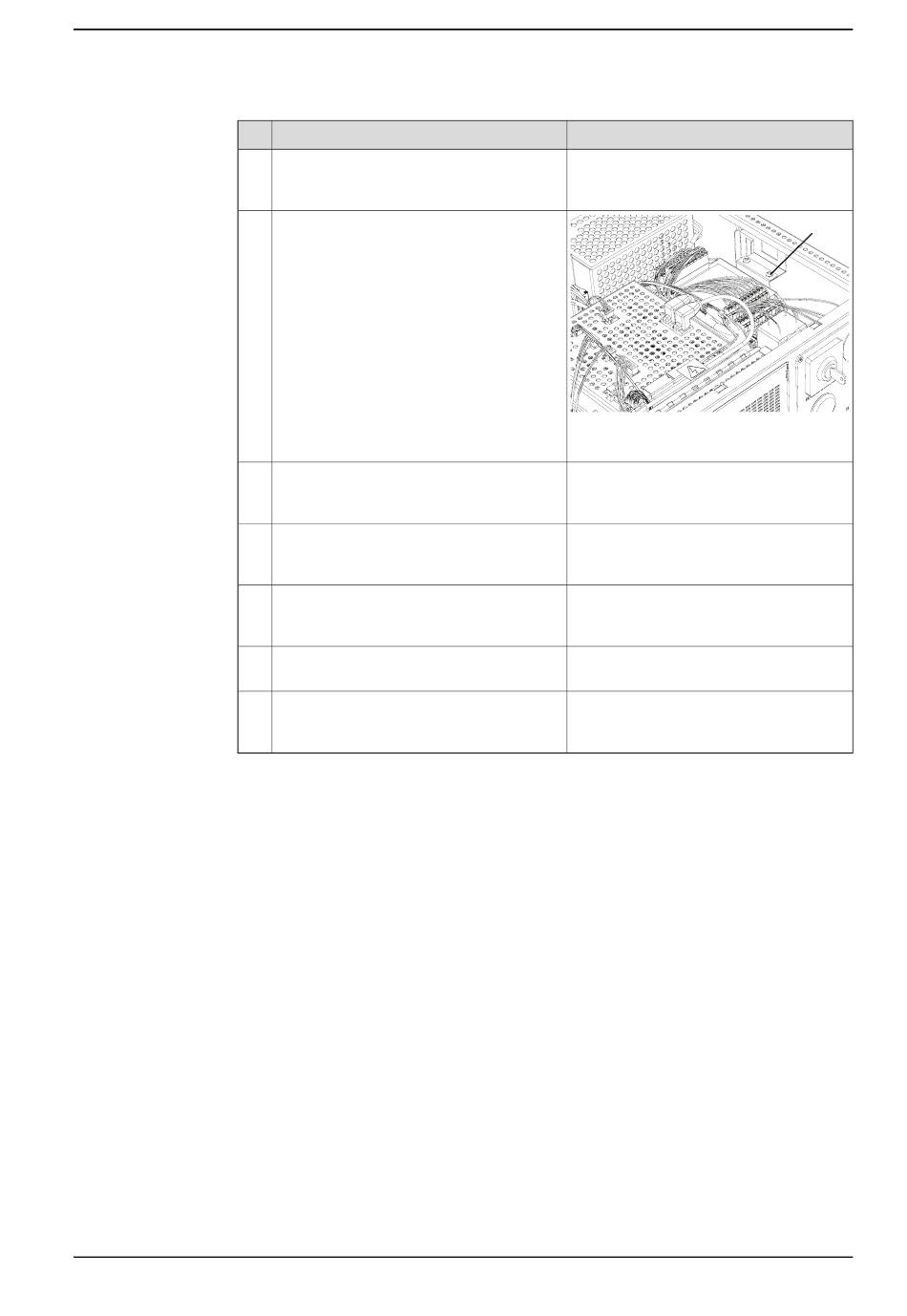

Connectez le câble de terre à la borne de
masse à l'intérieur de l'armoire.
Connectez les connecteurs de signaux
Ext.A21.X6 et Ext.A21.X9 aux connecteurs
X6 et X9 sur la carte de sécurité.
Attachez les câbles et fixez les vis de fixa-
tion pour le contacteur et la plaque de sé-
curité.
Fixez le faisceau du panneau de commande
externe à l'armoire murale à l'aide des
quatre vis de fixation.
Branchez les connecteurs et le câble de
terre à l'intérieur de l'armoire murale.
Montez le panneau avant du panneau de
commande externe à l'armoire murale à
l'aide des quatre vis de fixation.
© Copyright 2009-2024- ABB. Tous droits réservés.
2 Installation et mise en service
2.11.1 Installation du panneau opérateur externe
Info/Illustration
xx1400002803
• A : borne de masse
Suite
A
