Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA

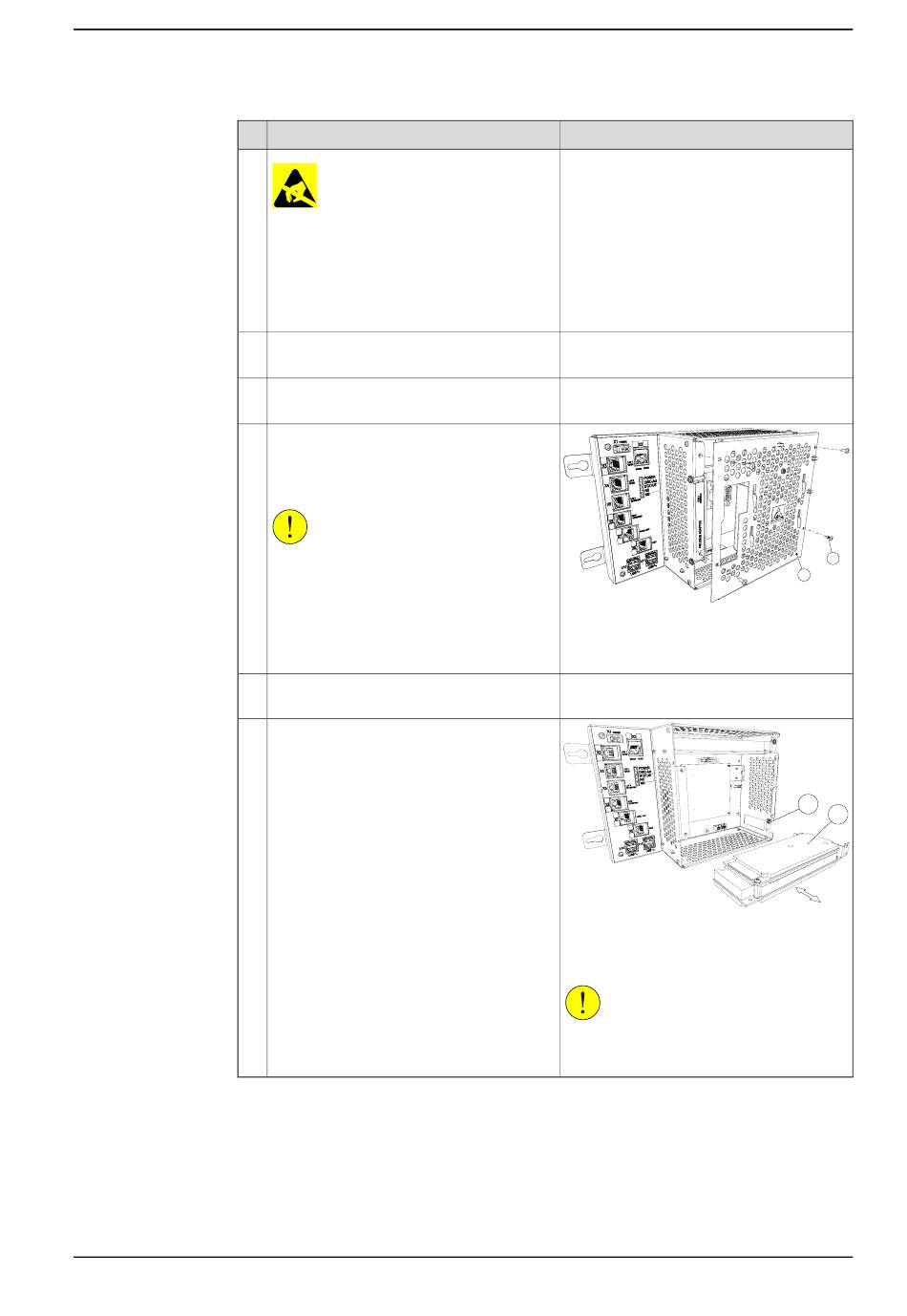

4.7 Remplacement du Safety module DSQC1015 pour SafeMove
Action
DÉCHARGE ÉLECTROSTATIQUE
L'unité est sensible aux décharges électro-
statiques. Avant de manipuler l'unité, pre-
nez connaissance des informations de sé-
curité indiquées à la section
sensible aux décharges électrostatiques à
la page 55.
Enlevez le couvercle de l'armoire.
Retirez l'unité informatique.
Ouvrez l'unité informatique (pour cela, reti-
rez les vis de fixation du couvercle et sou-
levez le couvercle). Débranchez le connec-
teur du ventilateur.
ATTENTION
Faites attention au câble du ventilateur lors
de l'ouverture et du retrait du couvercle
supérieur. Le câble du ventilateur ne doit
pas être tendu.
Retirez la vis de fixation située au-dessus
du support de logement.
Retirez le Safety module en l'extrayant de
la prise située sur la carte mère.
© Copyright 2009-2024- ABB. Tous droits réservés.
Remarque/Illustration
L'unité est
Voir Retrait du couvercle du système de
commande à la page
Voir Remplacement de l'unité informatique
à la page 148.
xx1300000684
A Vis de fixation (4 pcs)
B Capot
xx1500001761
A Vis de fixation
B Safety module
ATTENTION
Tenez toujours la carte par les bords pour
ne pas l'endommager.
4 Réparation
Suite
100.
A
B
A
B
Suite page suivante
