Remontage
La procédure ci-dessous explique comment remettre une carte PCIexpress.
1
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA

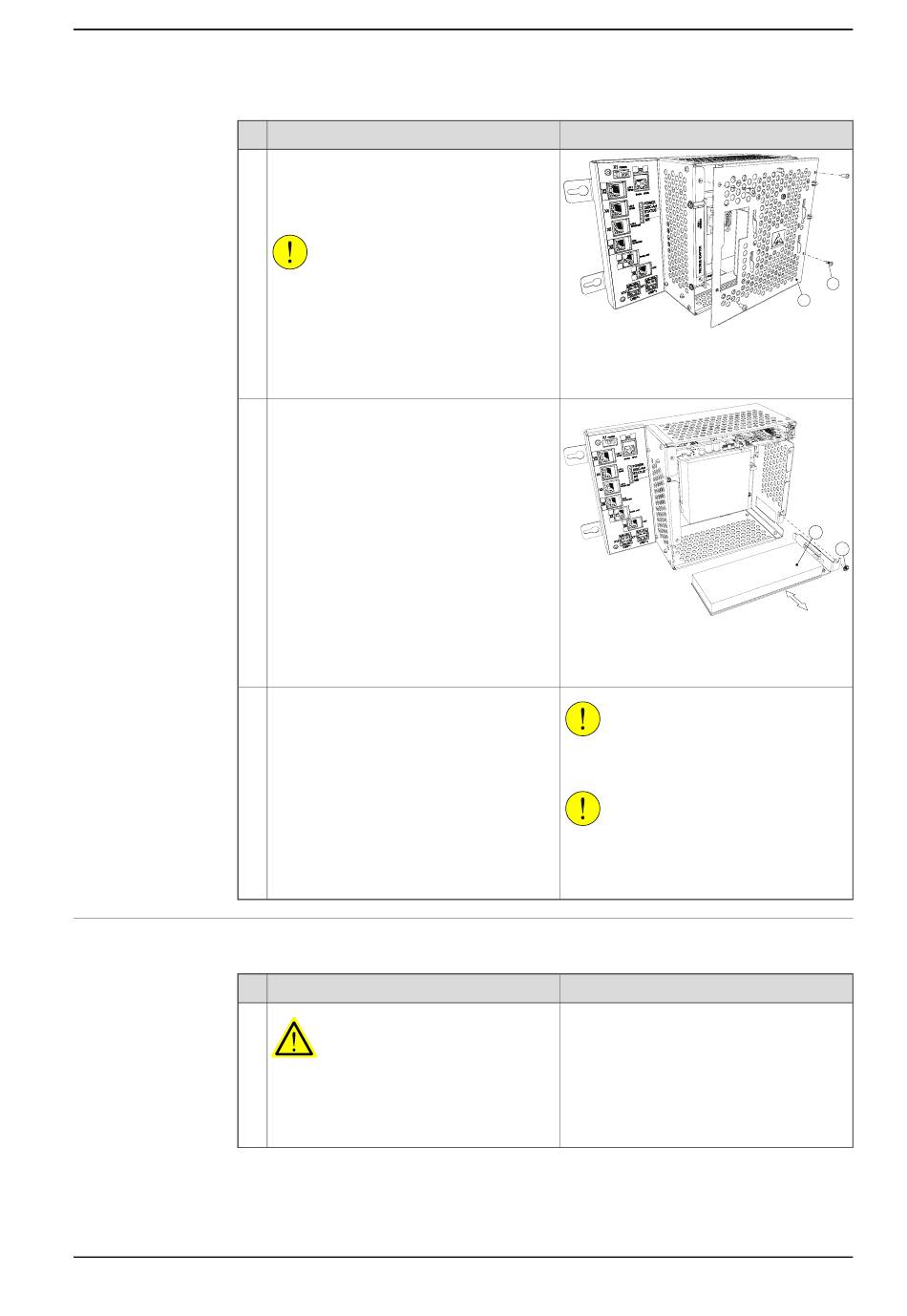

4.6 Remplacement des cartes PCIexpress de l'unité informatique
Action
Ouvrez l'unité informatique (pour cela, reti-
rez les vis de fixation du couvercle supé-
rieur et soulevez le couvercle). Débranchez
le connecteur du ventilateur.
ATTENTION
Faites attention au câble du ventilateur lors
de l'ouverture et du retrait du couvercle
supérieur. Le câble du ventilateur ne doit
pas être tendu.
Retirez la vis de fixation située au-dessus
du support de carte PCIexpress.
Sortez la carte en la tirant doucement.
Action
DANGER
Avant de procéder à toute intervention da-
ns l'armoire, débranchez l'alimentation
principale. Pour plus d'informations, voir
Sécurité électrique à la page
© Copyright 2009-2024- ABB. Tous droits réservés.
Remarque/Illustration
xx1300000684
A Vis de fixation (4 pcs)
B Couvercle supérieur
xx1300000685
A Vis de fixation
B Carte PCIexpress
ATTENTION
Tenez toujours la carte par les bords pour
ne pas l'endommager.
ATTENTION
Placez immédiatement la carte dans un
étui avec protection contre les décharges
électrostatiques ou similaire.
Remarque/Illustration
34.
4 Réparation
Suite
A
B
B
A
Suite page suivante
