4 Réparation
4.7 Remplacement du Safety module DSQC1015 pour SafeMove
Suite

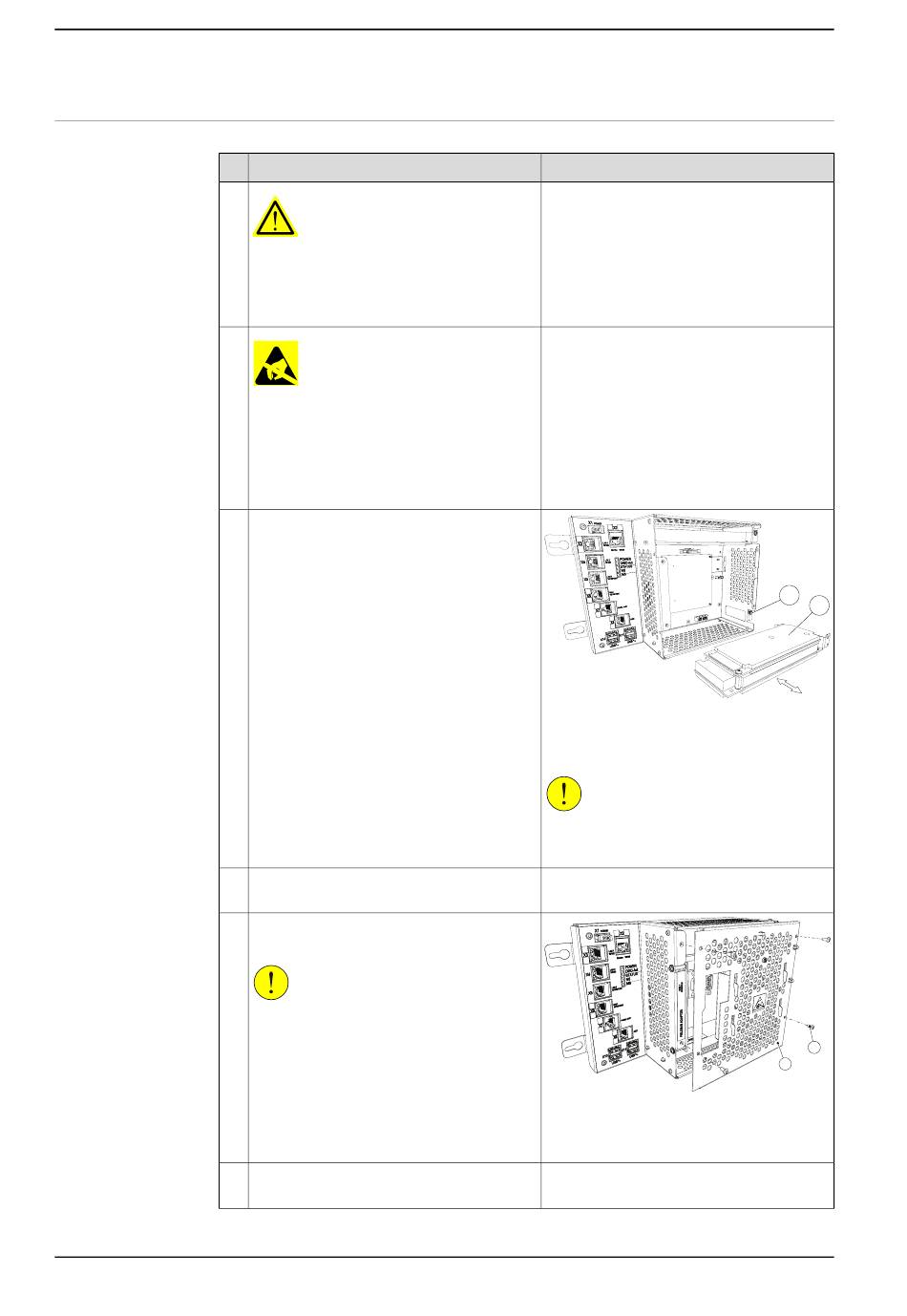

Remise en place du Safety module
1
2
3
4
5
6
Suite page suivante
160
Action
DANGER
Avant de procéder à toute intervention da-
ns l'armoire, débranchez l'alimentation
principale. Pour plus d'informations, voir
Sécurité électrique à la page
DÉCHARGE ÉLECTROSTATIQUE
L'unité est sensible aux décharges électro-
statiques. Avant de manipuler l'unité, pre-
nez connaissance des informations de sé-
curité indiquées à la section
sensible aux décharges électrostatiques à
la page 55.
Mettez le Safety module en position, en
l'enfonçant dans la prise située sur la carte
mère.
Remettez la vis de fixation au-dessus du
support du Safety module.
Remettez en place le ventilateur et fermez
l'unité informatique.
ATTENTION
Faites attention au câble du ventilateur lors
de la fermeture du couvercle. Le câble du
ventilateur ne doit pas être écrasé.
Replacez l'unité informatique.
© Copyright 2009-2024- ABB. Tous droits réservés.
Remarque/Illustration
34.
L'unité est
xx1500001761
A Vis de fixation
B Safety module
ATTENTION
Tenez toujours la carte par les bords pour
ne pas l'endommager.
xx1300000684
A Vis de fixation (4 pcs)
B Capot
Voir Remplacement de l'unité informatique
à la page 148.
Manuel du produit - IRC5 Compact
A
B
A
B
