ABB IRC5 Compact Manuel Du Produit page 54

2 Installation et mise en service

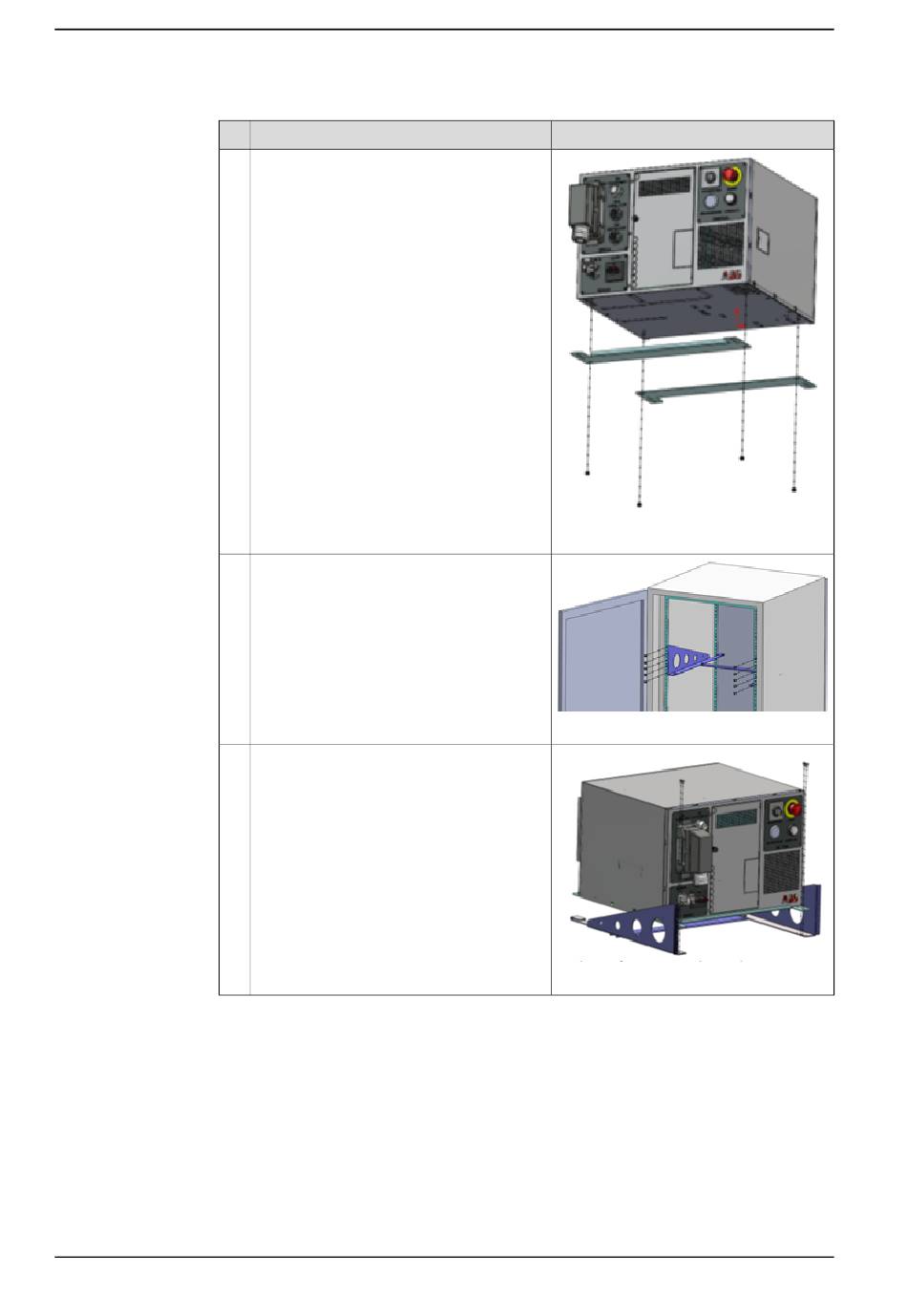

2.4.3 Montage du système de commande dans une armoire 19"
Suite
2
3
4
54
Action
Montez les supports de fixation.
Installez les supports de montage droit,
gauche et central dans l'armoire de
19 pouces.
Insérez l'IRC5 compact dans l'armoire de
19 pouces, afin que les loquets s'adaptent
dans les logements arrière des supports de
montage. Fixez l'IRC5 compact sur les sup-
ports de montage au moyen des vis de
fixation.
© Copyright 2009-2024- ABB. Tous droits réservés.
Info/Illustration
xx1400002159
xx1500000232
xx1400002160
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
