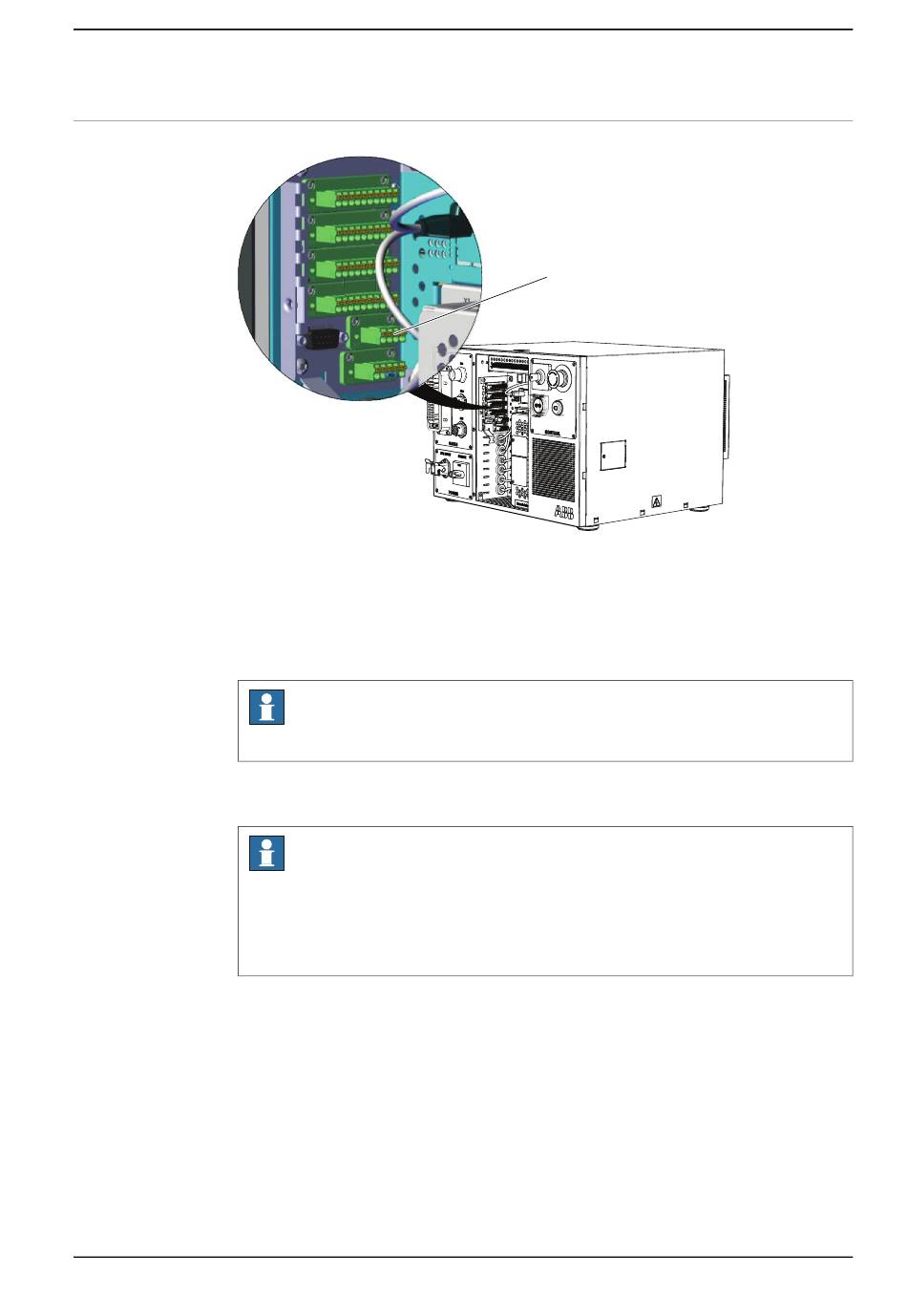

ABB IRC5 Compact Manuel Du Produit page 87

Alimentation XS16
xx1500002928
Ce connecteur est connecté en interne avec l'unité d'E/S (DSQC 652) et l'unité
d'alimentation électrique.
Il contient les signaux suivants :
Pour les détails de connexion, reportez-vous au schéma de câblage de IRC5
Compact controller.
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
• Alimentation de 24V
Remarque
La consommation totale client de 24 V du XS16 ne doit pas dépasser 6 A.
Remarque
Le connecteur mâle d'alimentation est fourni avec le système de commande
Compact. Le connecteur d'alimentation est inclus dans le même câble que le
connecteur DeviceNet (3HAC054250-001). Le connecteur en pont fait partie du
câble 3HAC049564-001.
© Copyright 2009-2024- ABB. Tous droits réservés.
2 Installation et mise en service
2.6.7 Descriptions des connecteurs XS7 - XS17
XS16
Suite
Suite page suivante
87
