2.4 Installation sur site
2.4.1 Espace d'installation requis
Dimensions

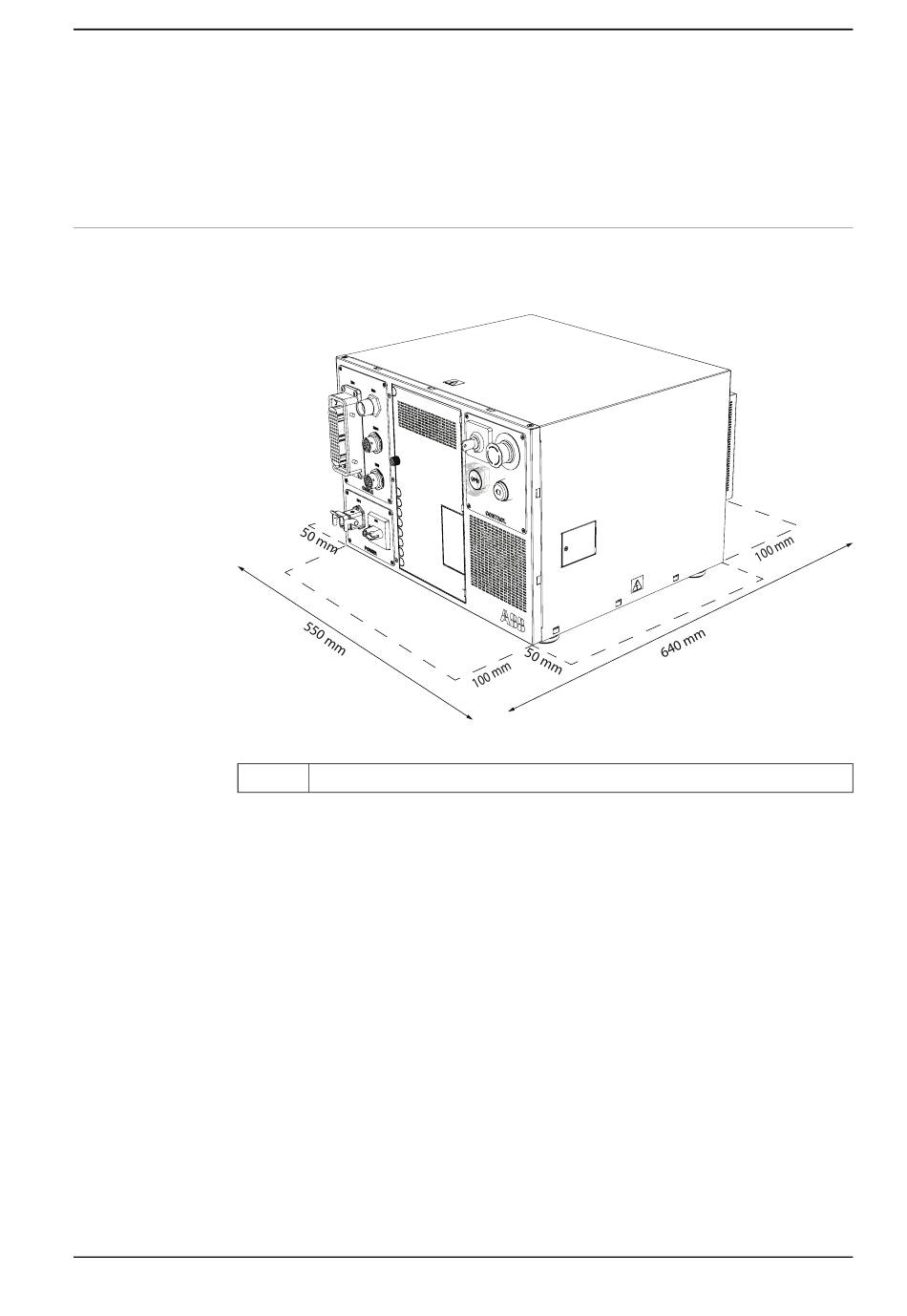

La figure ci-dessous représente l'espace nécessaire à l'installation du système de
commande IRC5 Compact.
xx1400001367
a)
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
Non requis si le système de commande est monté en rack
• Un espace libre de 50 mm à gauche et à droite du système de commande
est nécessaire si ce dernier est monté sur un bureau (pas en rack).
• Un espace libre de 100 mm à l'arrière du système de commande est
nécessaire afin de garantir un refroidissement adéquat. Ne placez pas les
câbles clients sur le cache de ventilateur à l'arrière du système de commande
(car cela complique l'inspection et provoque un refroidissement inefficace).
• Un dégagement de 100 mm en façade du système de commande est
nécessaire afin d'assurer suffisamment d'espace pour la connexion des
connecteurs Harting et du câble du FlexPendant.
