4 Réparation
4.19.2 Remplacement de l'unité d'alimentation système
Suite
2
3
4
5
6
7
Suite page suivante
212
Action

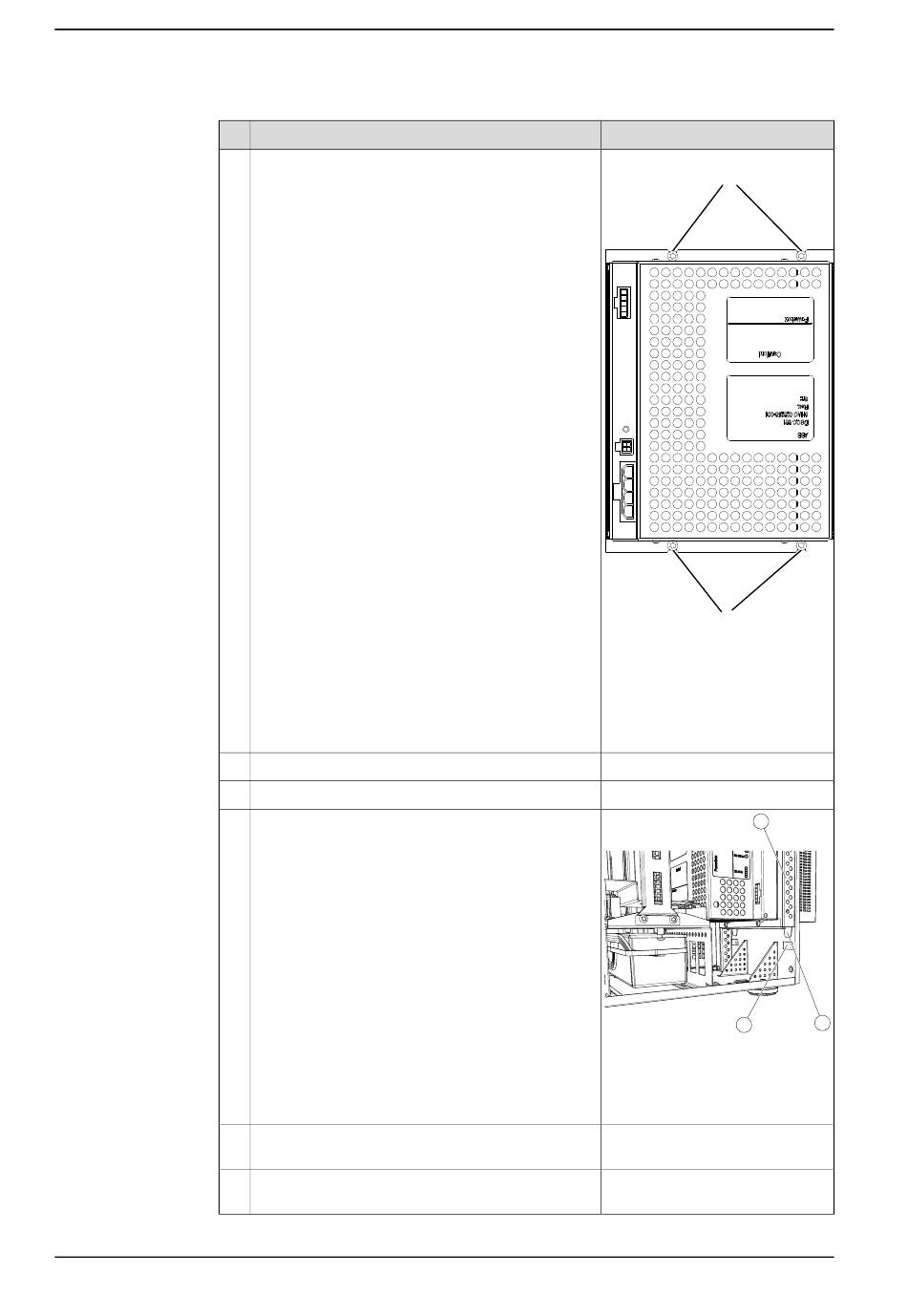

Replacez l'unité d'alimentation en faisant glisser les
logements sous les têtes de vis inférieures.
Serrez les deux vis de fixation supérieures.
Serrez les vis de fixation (4 pcs).
Remettez l'unité d'alimentation en place avec le
support en insérant les taquets dans les logements.
Replacez les deux vis de fixation sur le support à
l'arrière du système de commande.
Replacez la poutre de droite et fixez-la à l'aide des
vis de fixation.
© Copyright 2009-2024- ABB. Tous droits réservés.
Remarque/Illustration
A
B
xx0900000570
•
A : vis de fixation supé-
rieures
•
B : vis de fixation infé-
rieures
A
B
xx1400001469
•
A : support
•
B : logement
•
C : taquet
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
C
