Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA

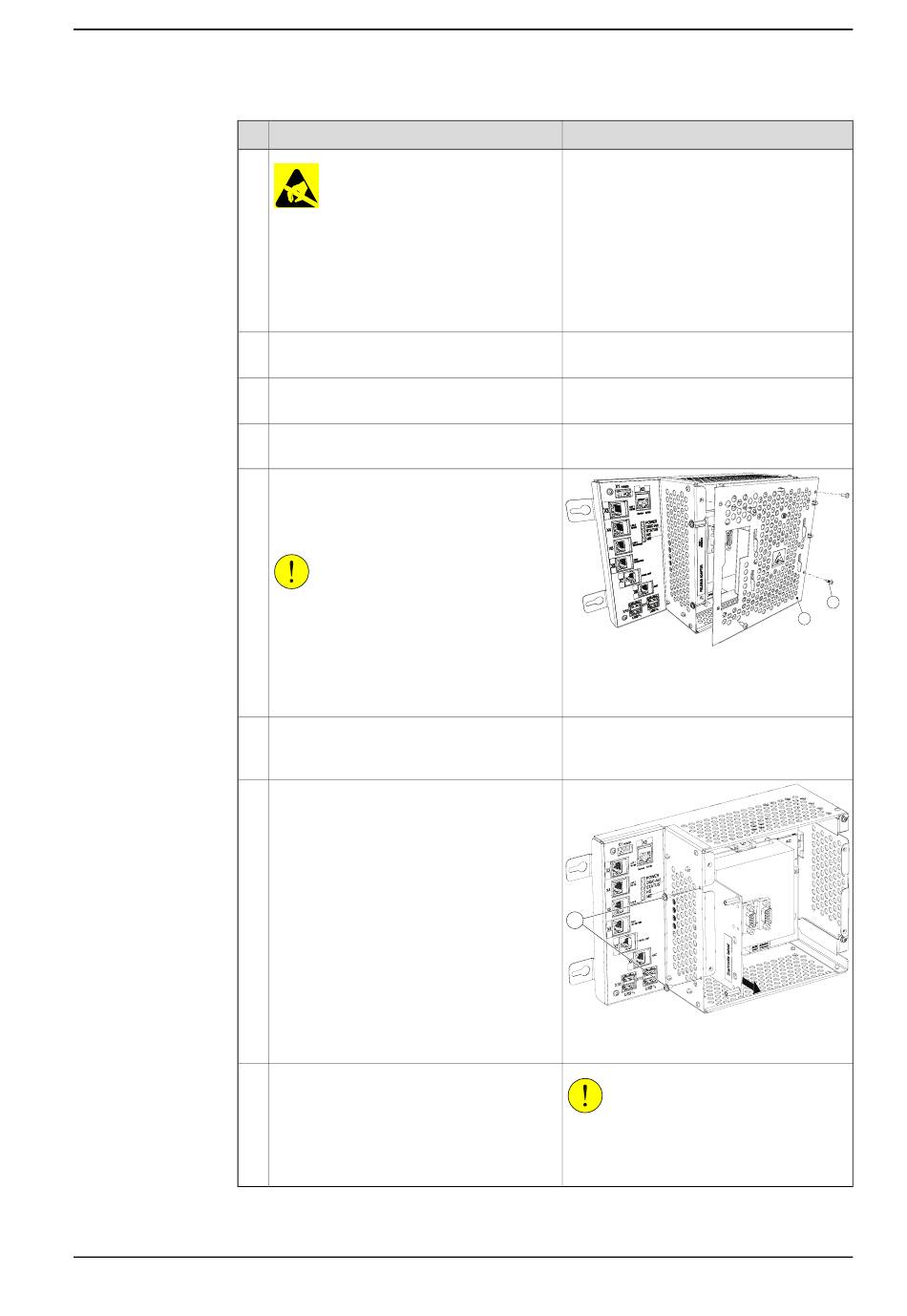

4.8 Remplacement de la carte d'extension de l'unité informatique
Action
DÉCHARGE ÉLECTROSTATIQUE
L'unité est sensible aux décharges électro-
statiques. Avant de manipuler l'unité, pre-
nez connaissance des informations de sé-
curité indiquées à la section
sensible aux décharges électrostatiques à
la page 55.
Enlevez le couvercle de l'armoire.
Retirez l'unité informatique.
Déconnectez les câbles de l'adaptateur
réseau de terrain.
Ouvrez l'unité informatique (pour cela, reti-
rez les vis de fixation du couvercle supé-
rieur et soulevez le couvercle). Débranchez
le connecteur du ventilateur.
ATTENTION
Faites attention au câble du ventilateur lors
de l'ouverture et du retrait du couvercle
supérieur. Le câble du ventilateur ne doit
pas être tendu.
Si un adaptateur de bus de terrain est ins-
tallé, retirez-le.
Retirez les vis de fixation situées sur l'unité
informatique.
Saisissez la carte d'extension et tirez-la
doucement d'un mouvement rectiligne.
© Copyright 2009-2024- ABB. Tous droits réservés.
Remarque/Illustration
L'unité est
Voir Retrait du couvercle du système de
commande à la page
Voir Remplacement de l'unité informatique
à la page 148.
xx1300000684
A Vis de fixation (4 pcs)
B Couvercle supérieur
Voir Remplacement de l'adaptateur de bus
de terrain dans l'unité informatique à la
page 165.
A
xx1300000859
A Vis de fixation (2 pcs)
ATTENTION
Saisissez toujours la carte d'extension par
les bords afin d'éviter d'endommager la
carte ou ses composants.
4 Réparation
Suite
100.
A
B
Suite page suivante
163
