ABB IRC5 Compact Manuel Du Produit page 118

2 Installation et mise en service
2.11.3 Installation du Safety module DSQC1015 pour SafeMove
Suite
7
8
9
10
Suite page suivante
118
Action
Mettez le Safety module en position, en
l'enfonçant dans la prise située sur la carte
mère.
Remettez la vis de fixation au-dessus du
support du Safety module.
Remettez en place le ventilateur et fermez
l'unité informatique.
ATTENTION
Faites attention au câble du ventilateur lors
de la fermeture du couvercle. Le câble du
ventilateur ne doit pas être écrasé.
Connectez tous les câbles conformément
aux procédures décrites ci-dessous.
© Copyright 2009-2024- ABB. Tous droits réservés.

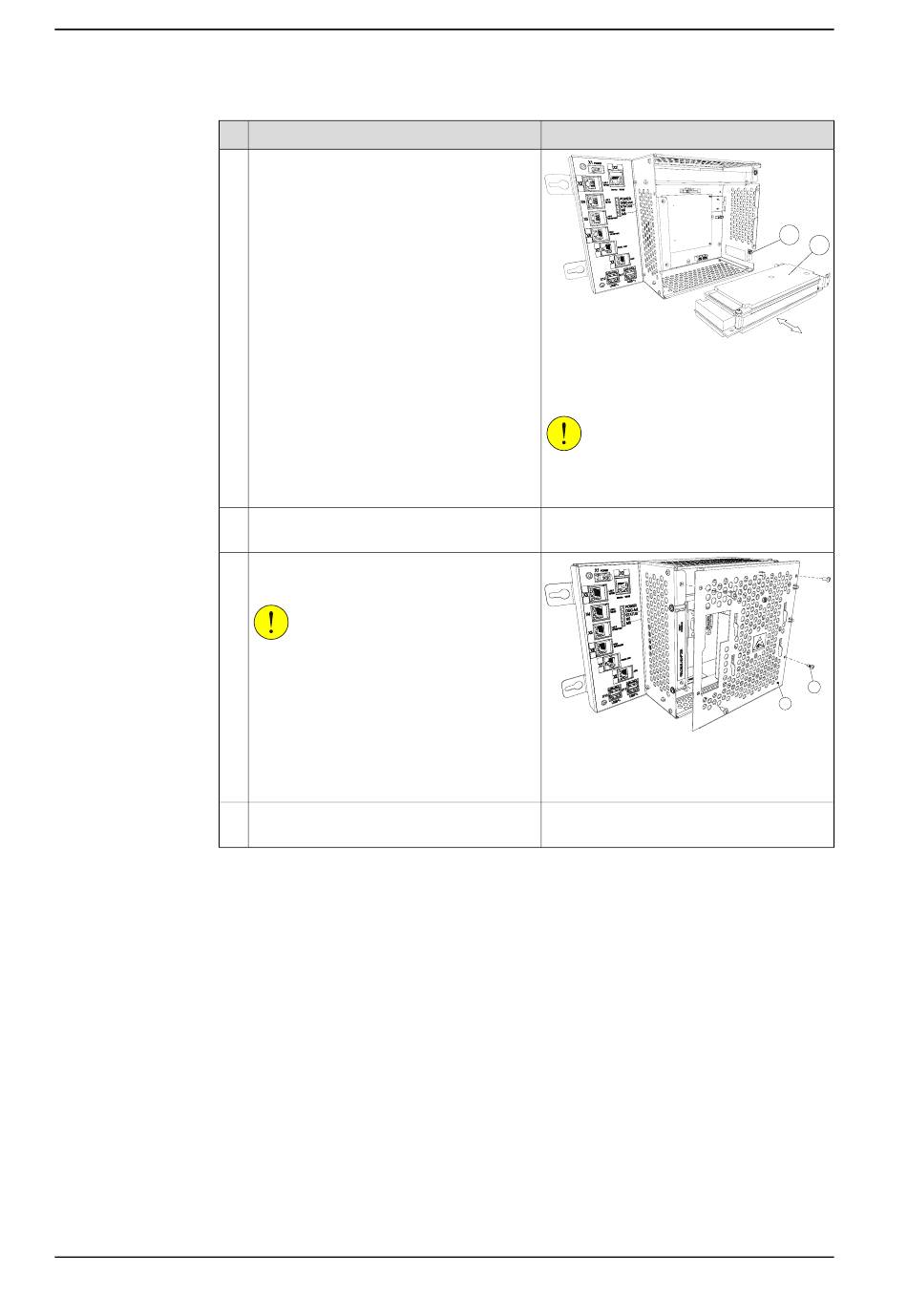

Remarque/Illustration
xx1500001761
A Vis de fixation
B Safety module
ATTENTION
Tenez toujours la carte par les bords pour
ne pas l'endommager.
xx1300000684
A Vis de fixation (4 pcs)
B Capot
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
A
B
A
B
