2.6.1.2 Connexion d'un FlexPendant

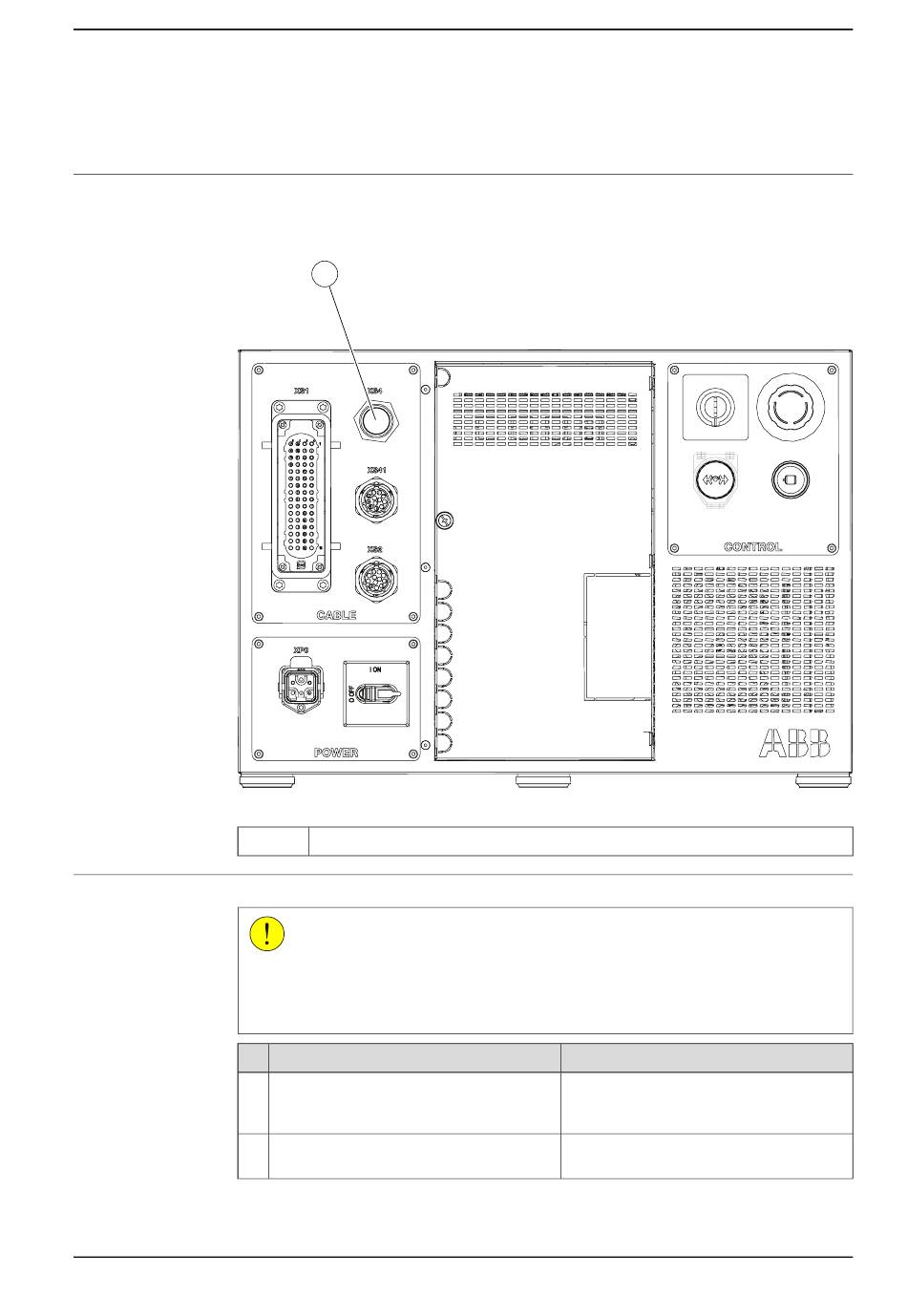

Emplacement du connecteur du FlexPendant
Le connecteur FlexPendant du système de commande compact se trouve à l'avant
du système de commande.
xx1400001371
A
Connexion d'un FlexPendant
1
2
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
A
Connecteur du FlexPendant
ATTENTION
Vérifiez toujours que le connecteur n'est pas sale ou endommagé avant de le
connecter au système de commande. Nettoyez ou remplacez toutes les pièces
endommagées.
Action
Repérez le connecteur femelle du FlexPe-
ndant sur le système de commande ou le
panneau opérateur.
Branchez le connecteur de câble du Flex-
Pendant.
© Copyright 2009-2024- ABB. Tous droits réservés.
2 Installation et mise en service
2.6.1.2 Connexion d'un FlexPendant
Informations
Le système de commande doit être en
mode manuel.
Suite page suivante
