2 Installation et mise en service
2.6.6 Installation du connecteur
Suite
3
4
84
Action

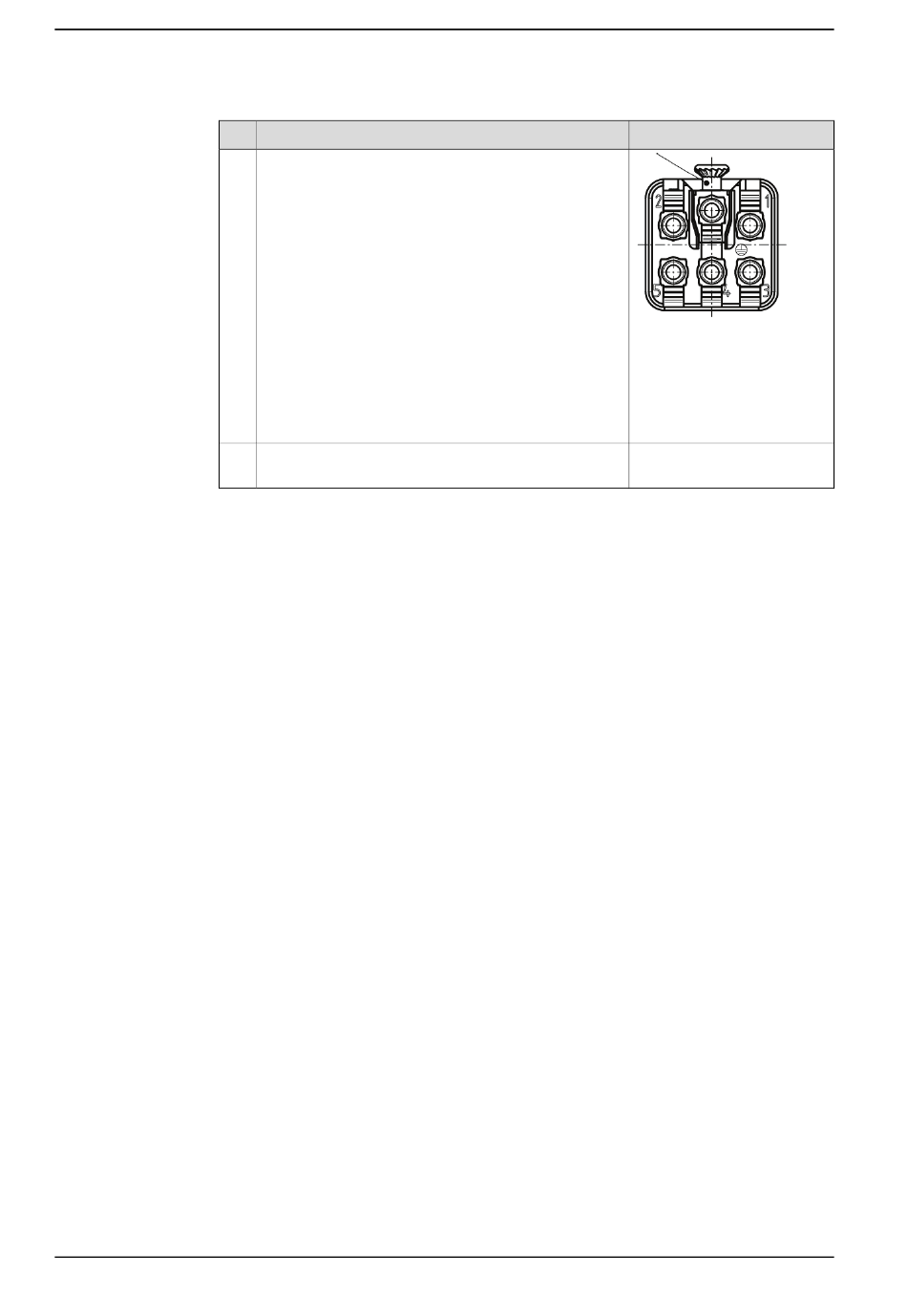

Connectez les fils en fonction de l'illustration. Utilisez
un tournevis pour serrer le contact.
Assemblez le connecteur en plaçant le capot et le co-
nnecteur femelle, puis serrez les vis.
© Copyright 2009-2024- ABB. Tous droits réservés.
Remarque/Illustration
xx0900000366
Pour les monophasés :
•
X0.1 - ligne d'alimenta-
tion
•
X0.2 - ligne zéro
•
X0.PE - Fil de terre
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
