2 Installation et mise en service
2.4.2 Montage du support du FlexPendant
Suite

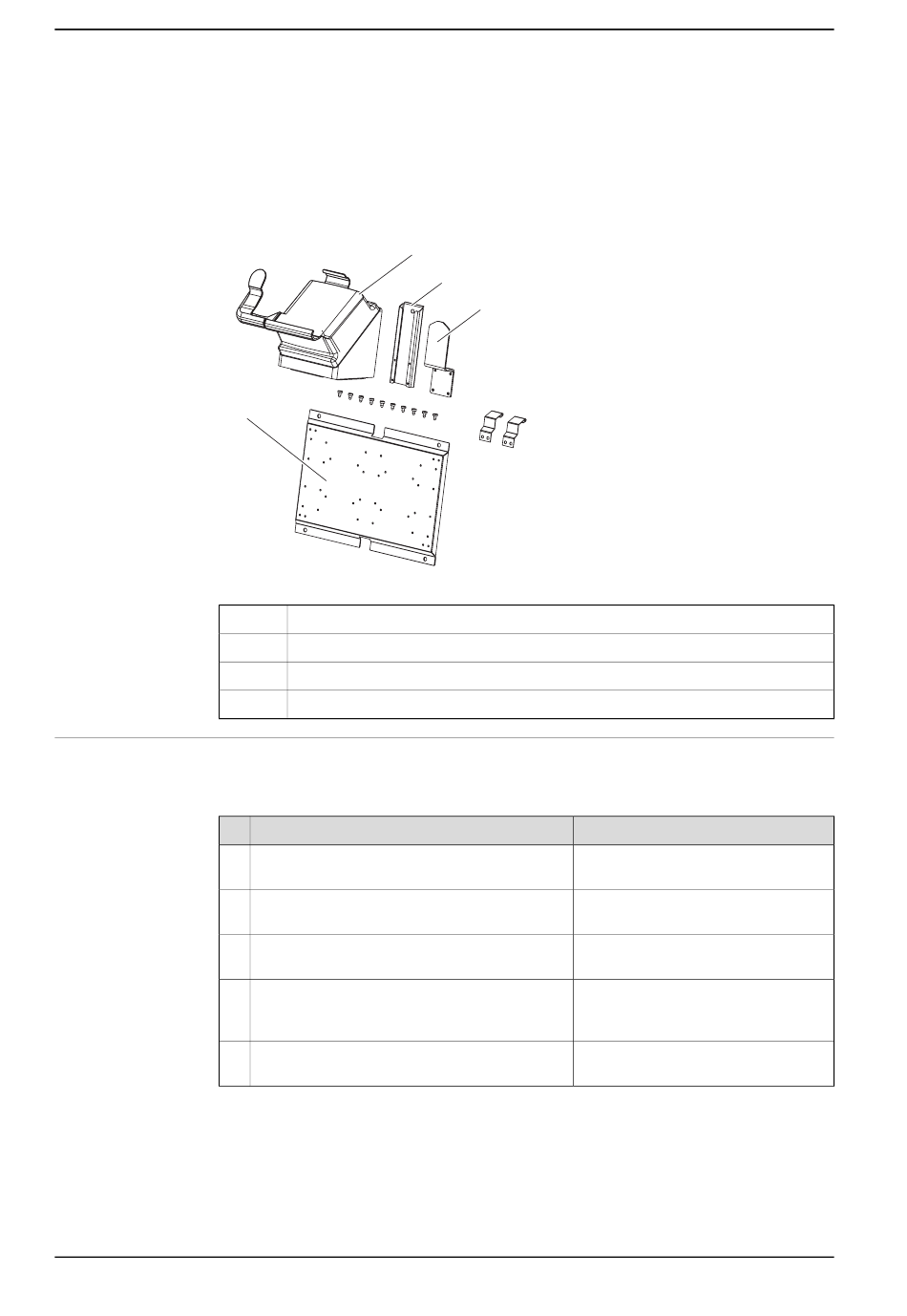

Kit de montage
Le support du FlexPendant existe en différentes versions qui sont adaptées aux
différentes versions de FlexPendant. Le support est compatible avec le FlexPendant
qu'il accompagne à la livraison.
xx2200001447
A
B
C
D
Montage du support du FlexPendant sur une surface plane (à l'horizontale)
Utilisez cette procédure pour monter le support du FlexPendant sur une surface
plane, comme la partie supérieure du système de commande.
1
2
3
4
5
Suite page suivante
48
B
Support du FlexPendant (l'apparence dépend de la version du FlexPendant)
Plaque de montage (trous de montage Ø 8,5 mm (2x), distance 340 mm)
Porte-support de câble
Support de câbles
Action
Nettoyez la surface et assurez-vous qu'elle soit
bien sèche.
Retirez l'intercalaire de protection de la bande
situé sous le support.
Enfoncez le support jusqu'à ce qu'il s'encastre
bien dans la position souhaitée.
Montez le porte-support de câble dans une po-
sition adaptée à l'aide de l'une des vis M8 exis-
tantes.
Montez le support de câble sur le porte-support
de câble à l'aide des vis Fastite incluses (4 pcs).
© Copyright 2009-2024- ABB. Tous droits réservés.
A
C
D
Remarque/Illustration
