Installation du Safety module
1
2
3
4
5
6
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA

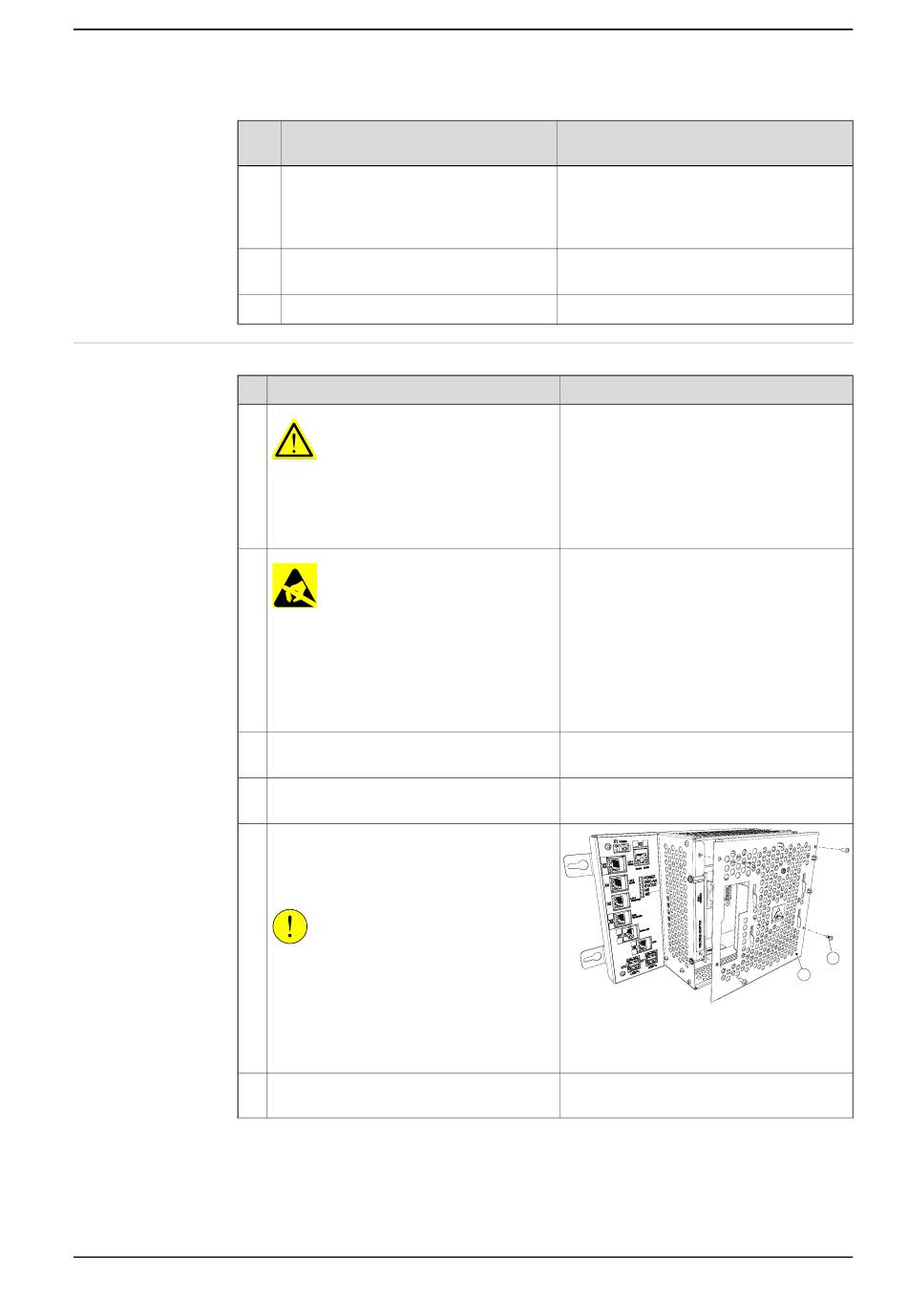

2.11.3 Installation du Safety module DSQC1015 pour SafeMove
Équipement
Faisceau, commutateur à clé étendu
Jeu d'outils standard
Schéma électrique
Action
DANGER
Avant de procéder à toute intervention da-
ns l'armoire, débranchez l'alimentation
principale. Pour plus d'informations, voir
Sécurité électrique à la page
DÉCHARGE ÉLECTROSTATIQUE
L'unité est sensible aux décharges électro-
statiques. Avant de manipuler l'unité, pre-
nez connaissance des informations de sé-
curité indiquées à la section
sensible aux décharges électrostatiques à
la page 55.
Enlevez le couvercle de l'armoire.
Retirez l'unité informatique.
Ouvrez l'unité informatique (pour cela, reti-
rez les vis de fixation du couvercle et sou-
levez le couvercle). Débranchez le connec-
teur du ventilateur.
ATTENTION
Faites attention au câble du ventilateur lors
de l'ouverture et du retrait du couvercle
supérieur. Le câble du ventilateur ne doit
pas être tendu.
Retirez la vis de fixation située au-dessus
du support de logement.
© Copyright 2009-2024- ABB. Tous droits réservés.
2 Installation et mise en service
Remarque
3HAC057075-001
Utilisé lorsque le système de commande
comporte l'option 735-3 or 735-4 Additional
contacts.
Le contenu est défini dans la section
d'outils standard, IRC5 à la page
Voir Schémas de circuit à la page
Remarque/Illustration
34.
L'unité est
Voir Retrait du couvercle du système de
commande à la page
Voir Remplacement de l'unité informatique
à la page 148.
xx1300000684
A Vis de fixation (4 pcs)
B Capot
Suite
Jeu
227.
243.
100.
A
B
Suite page suivante
