Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
Action
Rebranchez le câble de mise à la terre
sur le côté secondaire du filtre de ligne.
Faites glisser le filtre de ligne dans le
système de commande.
Rebranchez les câbles sur les connexio-
ns L1, L2 et sur le raccordement à la
terre sur le côté primaire du filtre de
ligne.

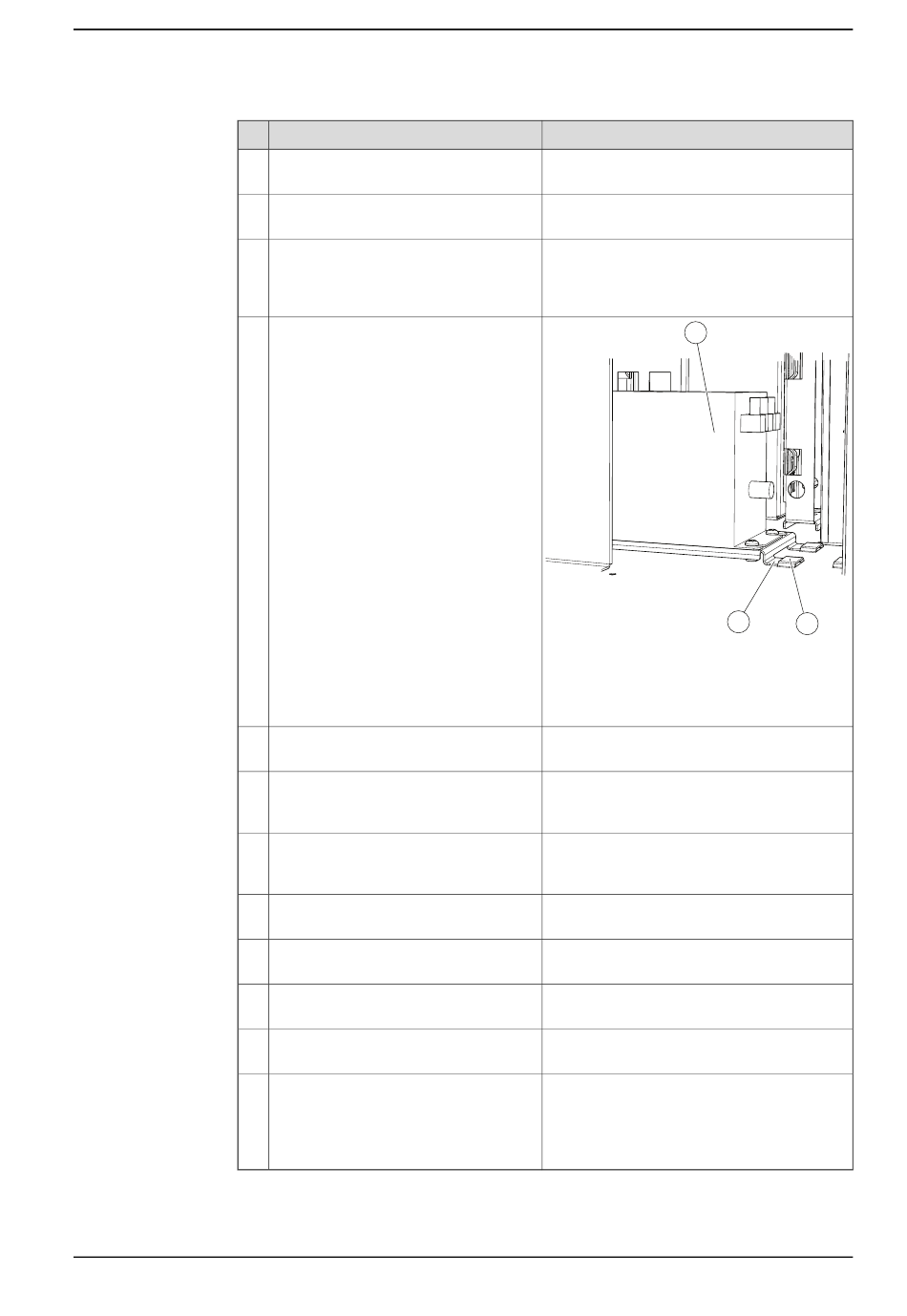

Replacez l'unité de filtre de ligne en in-
sérant les taquets dans les logements.
Fixez l'unité de filtre de ligne avec deux
vis de fixation.
Rebranchez les câbles sur les connexio-
ns L1, L2 sur le côté secondaire du filtre
de ligne.
Remettez la carte de sécurité en place,
puis fixez-la avec ses deux vis de fixa-
tion.
Rebranchez tous les connecteurs sur la
carte de sécurité.
Rebranchez le connecteur X1 sur l'alime-
ntation du système.
Rebranchez le raccordement de mise à
la terre sous l'alimentation du système.
Remettez le couvercle de l'armoire en
place.
Effectuez les tests de fonctionnement
présentés dans la section
ctionnement à la page 129
le bon fonctionnement des fonctions de
sécurité.
© Copyright 2009-2024- ABB. Tous droits réservés.
4.19.3 Remplacement du filtre de ligne
Remarque/Illustration
xx140000XXXX
A Filtre ligne
B Taquets
C Logement
Tests de fon-
pour vérifier
4 Réparation
Suite
A
B
C
217
