2.5 Boutons et commutateurs
2.5.1 Boutons et commutateurs du panneau avant
Commandes du panneau avant

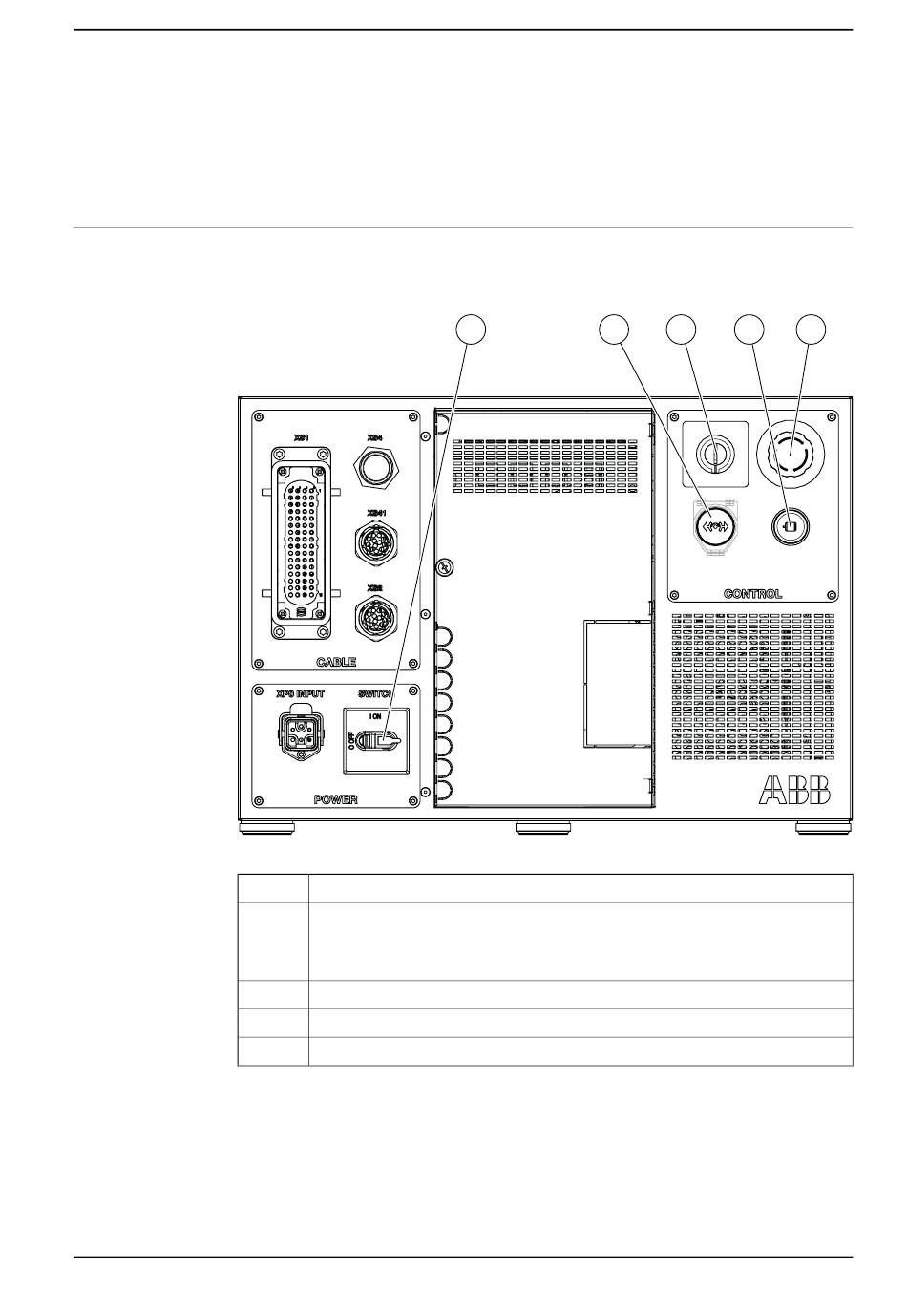

L'illustration suivante décrit les boutons et commutateurs du panneau avant du
IRC5 Compact controleur.
xx1400001369
A
B
C
D
E
Le bouton de desserrage des freins est décrit dans la section
des freins à la page
d'utilisation - IRC5 avec FlexPendant.
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
2.5.1 Boutons et commutateurs du panneau avant
A
Interrupteur de l'alimentation principale
Bouton de desserrage des freins (sous le couvercle) pour IRB 120. Le IRC5
Compact utilisé avec d'autres robots n'aura pas de bouton de desserrage des
freins mais seulement une prise étanche, le robot possédant déjà un bouton de
desserrage des freins.
Interrupteur de mode
Moteurs en marche
Arrêt d'urgence
58. Les autres boutons sont décrits dans Manuel
