2.6.5 Mise à la terre
2.6.5 Mise à la terre

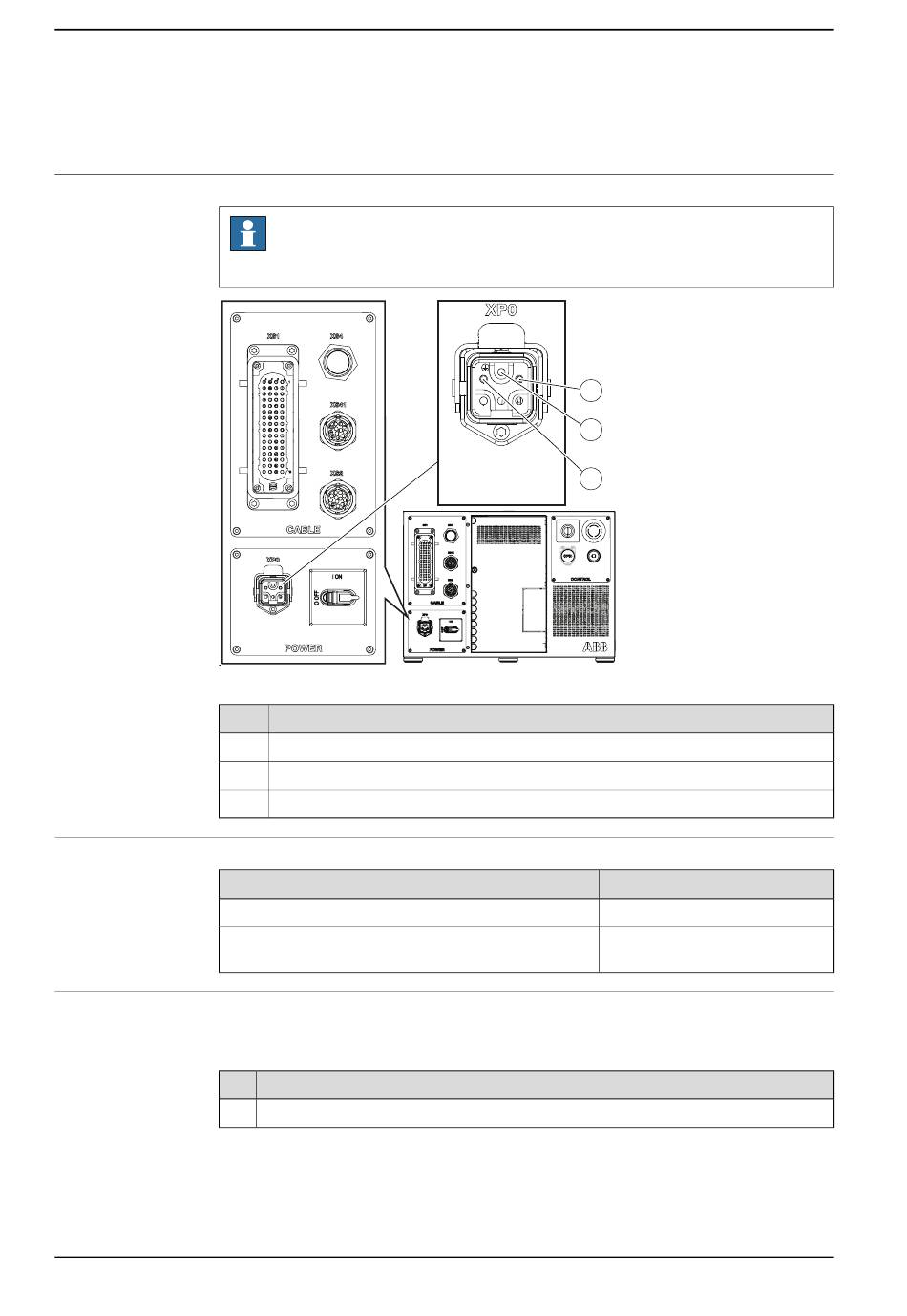

Emplacement
xx1700000507
A
B
C
Équipement nécessaire
Équipement
Câble de connexion secteur (phase unique)
Schéma électrique
Connexion du contrôleur de terre
La procédures suivante explique comment connecter l'alimentation secteur au
système de commande.
1
82
Remarque
La terre de toute l'armoire est raccordée au point XP0.PE.
Description
XP0.1 Ligne d'alimentation
XP0.PE Mise à la terre
XP0.2 Ligne zéro
Action
Connectez l'alimentation monophasée et le fil PE au connecteur XP0.
© Copyright 2009-2024- ABB. Tous droits réservés.
2 1
A
5
B
C
Remarque
Voir Schémas de circuit à la
page 243.
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
