2 Installation et mise en service
2.6.3 Exigences pour le système d'alimentation
Suite

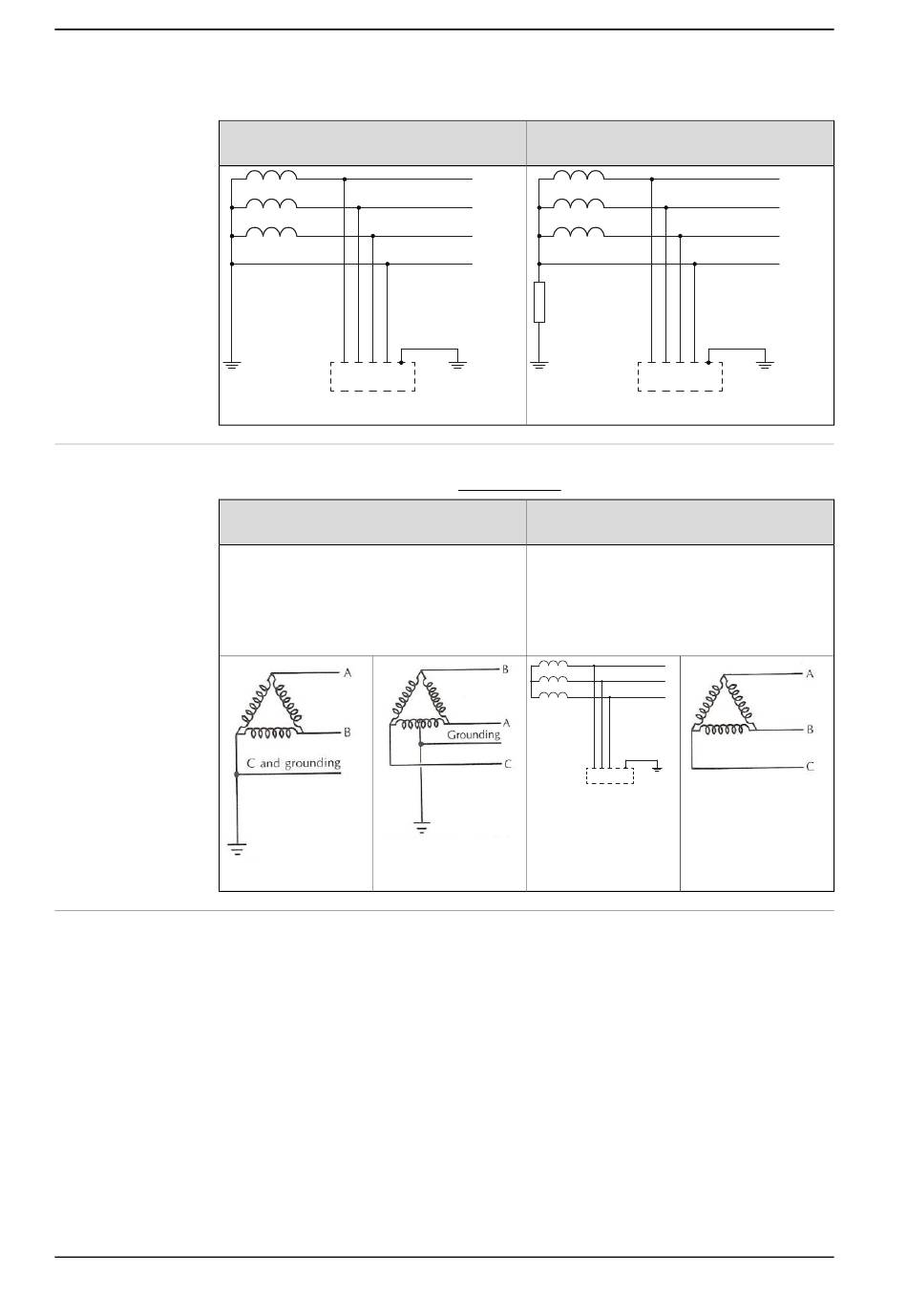

Système TT (tiges de terre distinctes)
xx1700001312
Systèmes d'alimentation non autorisés
Les systèmes suivants ne sont pas autorisés par ABB :
Système asymétrique
Ces transformateurs fournissent des tensions
de phase asymétriques par rapport à la terre.
Des déséquilibres de phase inhérents par
rapport à la terre soumettraient le système
d'entraînement et le filtre ligne secteur (si
installé) à des contraintes inacceptables.
xx1700001314
Transformateur d'isolement
Un transformateur d'isolement triphasé entre l'alimentation secteur et l'armoire du
système de commande est obligatoire si l'une des conditions suivantes est remplie :
Suite page suivante
78
xx1700001315
• utilisation d'un système d'alimentation non autorisé, comme mentionné au
point Systèmes d'alimentation non autorisés à la page 78
• partage de l'alimentation secteur avec une presse, un convertisseur de
fréquence ou tout autre équipement industriel important qui pourrait entraîner
le dépassement des limites imposées en rapport avec l'alimentation
électrique. Dans une certaine mesure, les transformateurs d'isolement
filtreront les harmoniques, les pics et les surtensions.
© Copyright 2009-2024- ABB. Tous droits réservés.
Système secondaire mis à la terre à travers
une résistance
L1
L2
L3
N
xx1700001313
Système IT (côté secondaire sans mise à
la terre)
La tension entre les phases et la terre n'est
pas définie et peut entraîner des dommages,
à la fois au système d'entraînement, mais
aussi au filtre ligne secteur (si installé).
xx1700001316
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
L1
L2
L3
N
L1
L2
L3
xx1700001317
;
