7
8
Remontage
Utilisez cette procédure pour réinstaller le commutateur Ethernet.
1
2
3
4
5
6
7
8
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
Action

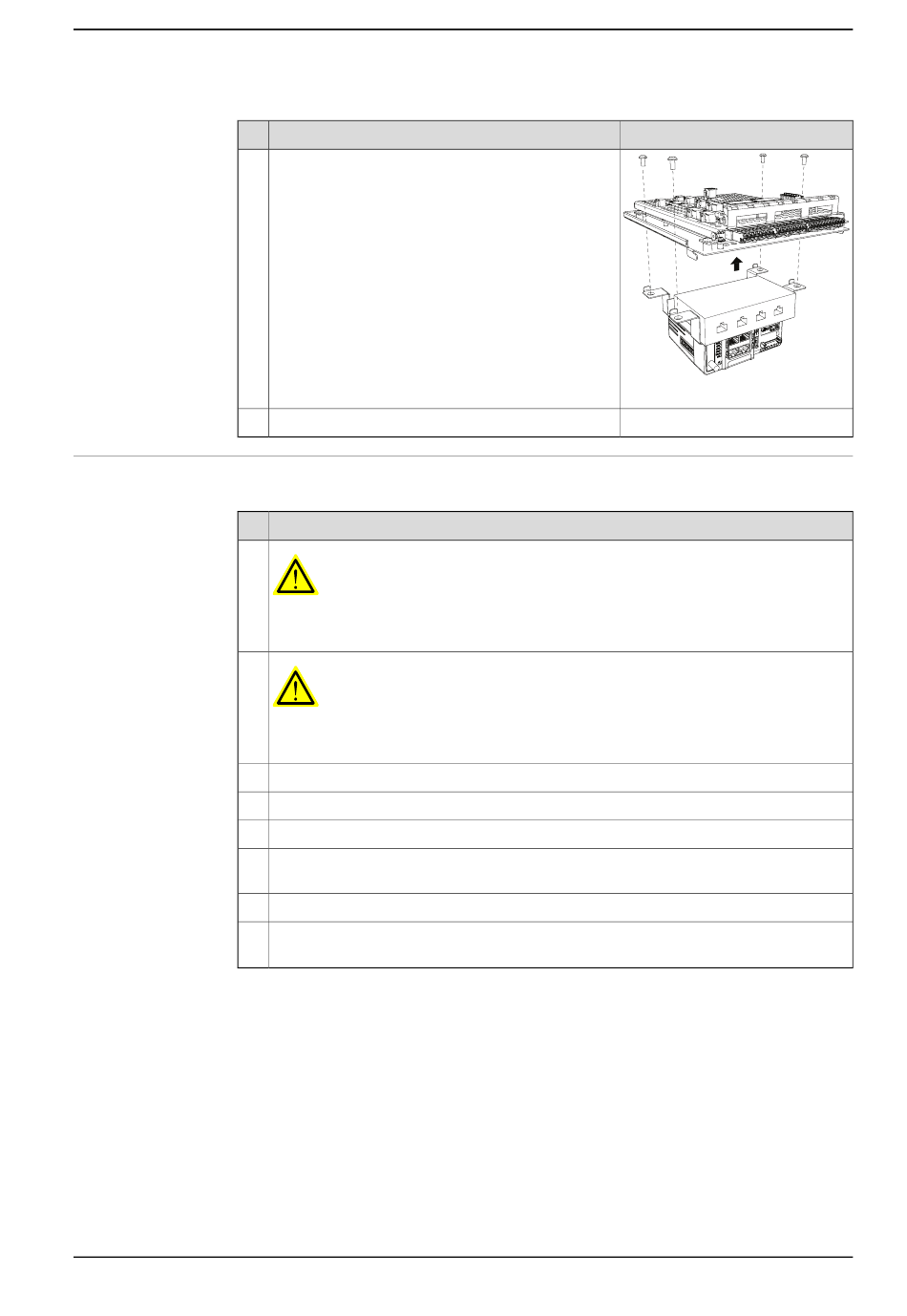

Retirez les vis de fixation et soulevez la carte de
sécurité pour l'extraire.
Retirez le commutateur Ethernet
Action
DANGER
Avant de procéder à toute intervention dans l'armoire, débranchez l'alimentation prin-
cipale. Pour plus d'informations, voir
AVERTISSEMENT
L'unité est sensible aux décharges électrostatiques. Avant de manipuler l'unité, voir
L'unité est sensible aux décharges électrostatiques à la page
Réinstallez le commutateur Ethernet.
Remettez la carte de sécurité en place, puis fixez-la avec les vis de fixation.
Remettez la carte de sécurité en place, puis fixez-la avec les vis de fixation.
Rebranchez tous les connecteurs sur le commutateur Ethernet, le boîtier Connected
Services et la carte de sécurité.
Remettez le couvercle de l'armoire en place.
Effectuez les tests de fonctionnement présentés dans la section
ment à la page 129 pour vérifier le bon fonctionnement des fonctions de sécurité.
© Copyright 2009-2024- ABB. Tous droits réservés.
4.18 Remplacement du commutateur Ethernet
Informations
xx1500000231
Sécurité électrique à la page
4 Réparation
Suite
34.
55.
Tests de fonctionne-
