2 Installation et mise en service
2.4.2 Montage du support du FlexPendant
Suite
4
5
6
7
Suite page suivante
50
Action
Placez le support du FlexPendant et du
porte-support de câble sur la plaque de
montage à l'aide des vis Fastite incluses
(6 pcs).
Assurez-vous que la surface où sera ac-
croché le support est propre et sèche.
Cela s'applique aux surfaces pour les
crochets et la partie arrière du support
(plaque de montage).
Retirez l'intercalaire de protection de la
bande sur la plaque de fixation.
Accrochez le support avec les crochets
dans son emplacement et appuyez la
plaque de montage contre la surface.
© Copyright 2009-2024- ABB. Tous droits réservés.

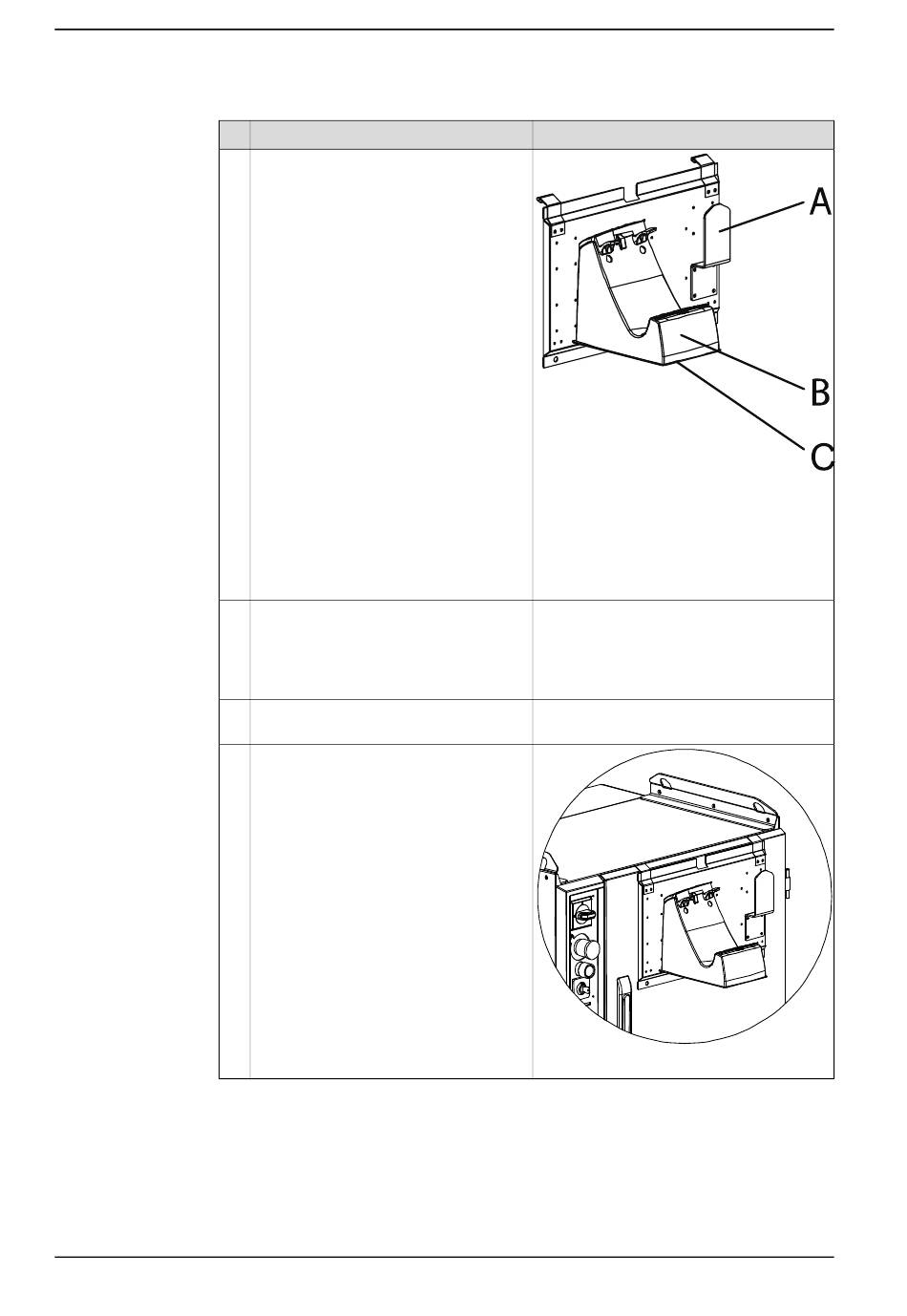

Remarque/Illustration
xx1700001453
• A : Support de câbles
• B : Support du FlexPendant
• C : plaque de tôle du FlexPendant
(Non disponible sur toutes les versio-
ns)
xx0700000243
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
