2 Installation et mise en service
2.6.1.4 Connexion d'un port série au système de commande
2.6.1.4 Connexion d'un port série au système de commande
Généralités
Le port série constitue une option. Pour pouvoir connecter un port série au système
de commande, l'ordinateur principal doit être équipé de la carte d'extension
DSQC1003.
La carte d'extension possède un port série RS232 "Console" et un port série RS232
"COM1", qui peut être utilisé pour communiquer avec l'équipement de processus.
La carte d'extension permet également d'assurer la connexion d'un adaptateur
réseau de terrain. Pour plus d'informations sur la méthode de connexion d'un
adaptateur réseau de terrain, voir
page

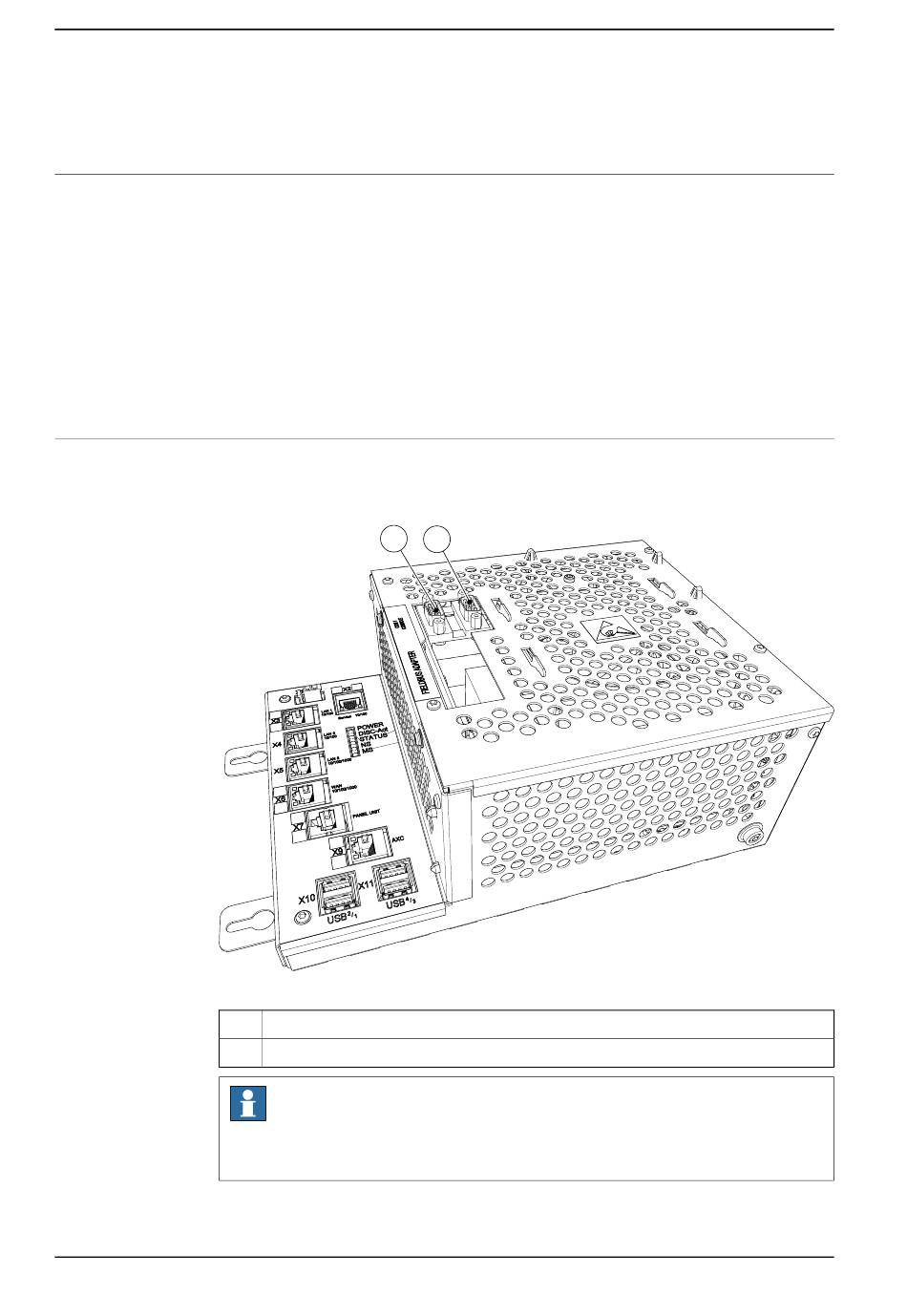

Emplacement
Le connecteur de canal série est situé dans la carte d'extension de l'unité
informatique, comme l'indique l'illustration ci-dessous.
xx1300000610
A
B
Suite page suivante
68
104.
A
COM1
CONSOLE
Remarque
Le connecteur CONSOLE est utilisé uniquement à des fins de débogage et de
maintenance.
