2 Installation et mise en service
2.6.7 Descriptions des connecteurs XS7 - XS17
Suite

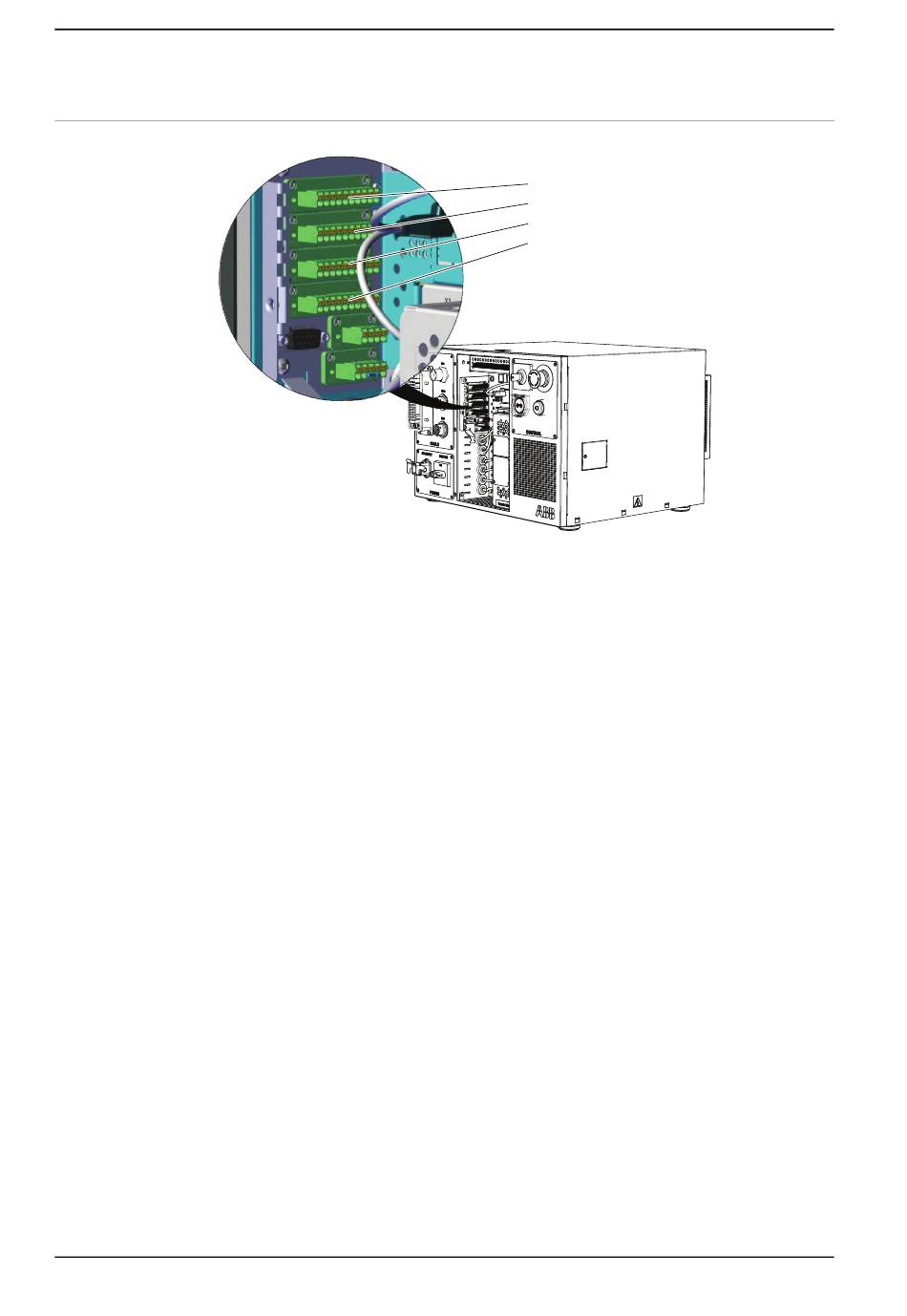

XS12, XS13, XS14 et XS15 E/S
xx1500002926
Ces connecteurs sont connectés en interne avec l'unité d'E/S (DSQC 651 ou
DSQC 652).
Il contient 8 signaux numériques d'entrée et de sortie, 8 signaux de sortie
analogiques du DSQC 651.
Il contient 16 signaux numériques d'entrée et de sortie du DSQC 652.
Il contient 24 V, 0 V pour sorties et 0 V pour entrée de DSQC 651 ou DSQC 652.
Pour les détails de connexion, reportez-vous au schéma de câblage de l'IRC5
Compact, voir
Suite page suivante
86
Schémas de circuit à la page
© Copyright 2009-2024- ABB. Tous droits réservés.
XS12
XS13
XS14
XS15
243.
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
