4 Réparation
4.6 Remplacement des cartes PCIexpress de l'unité informatique
Suite
2
3
4
5
6
7
8
9
Suite page suivante
156

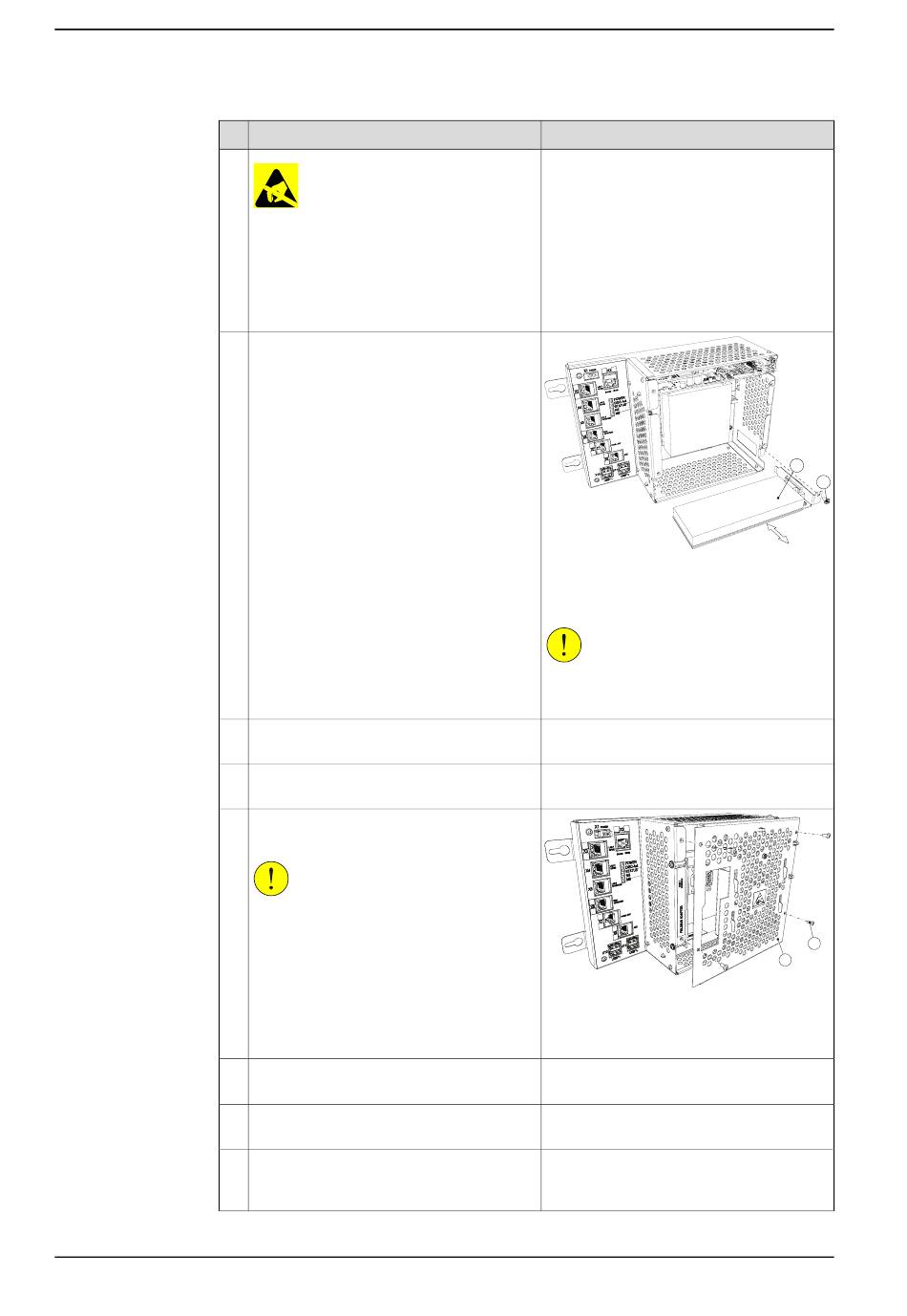

Action
DÉCHARGE ÉLECTROSTATIQUE
L'unité est sensible aux décharges électro-
statiques. Avant de manipuler l'unité, pre-
nez connaissance des informations de sé-
curité indiquées à la section
sensible aux décharges électrostatiques à
la page 55.
Fixez la carte PCIexpress en position, en
poussant la carte PCIexpress dans la prise
située sur la carte mère.
Remettez la vis de fixation située au-des-
sus du support de carte PCIexpress.
Reconnectez les câbles supplémentaires
à la carte PCIexpress.
Remettez en place le ventilateur et fermez
l'unité informatique.
ATTENTION
Faites attention au câble du ventilateur lors
de la fermeture du couvercle supérieur. Le
câble du ventilateur ne doit pas être tendu.
Replacez l'unité informatique.
Replacez le couvercle du système de com-
mande.
Assurez-vous que le système de robot est
configuré pour refléter les fonctions
PCIexpress installées.
© Copyright 2009-2024- ABB. Tous droits réservés.
Remarque/Illustration
L'unité est
xx1300000685
A Vis de fixation
B Carte PCIexpress
ATTENTION
Tenez toujours la carte par les bords pour
ne pas l'endommager.
xx1300000684
A Vis de fixation (4 pcs)
B Couvercle supérieur
Voir Remplacement de l'unité informatique
à la page 148.
Manuel du produit - IRC5 Compact
B
A
B
3HAC047138-004 Révision: AA
A
