2 Installation et mise en service
2.6.2 Connexion des câbles au système de commande
Suite
varistances offrent des temps de coupure plus courts. La neutralisation des bobines
permet de prolonger la durée de vie des contacts qui les commandent.
xx1200000961
76
+24 V DC
+24 V AC/DC

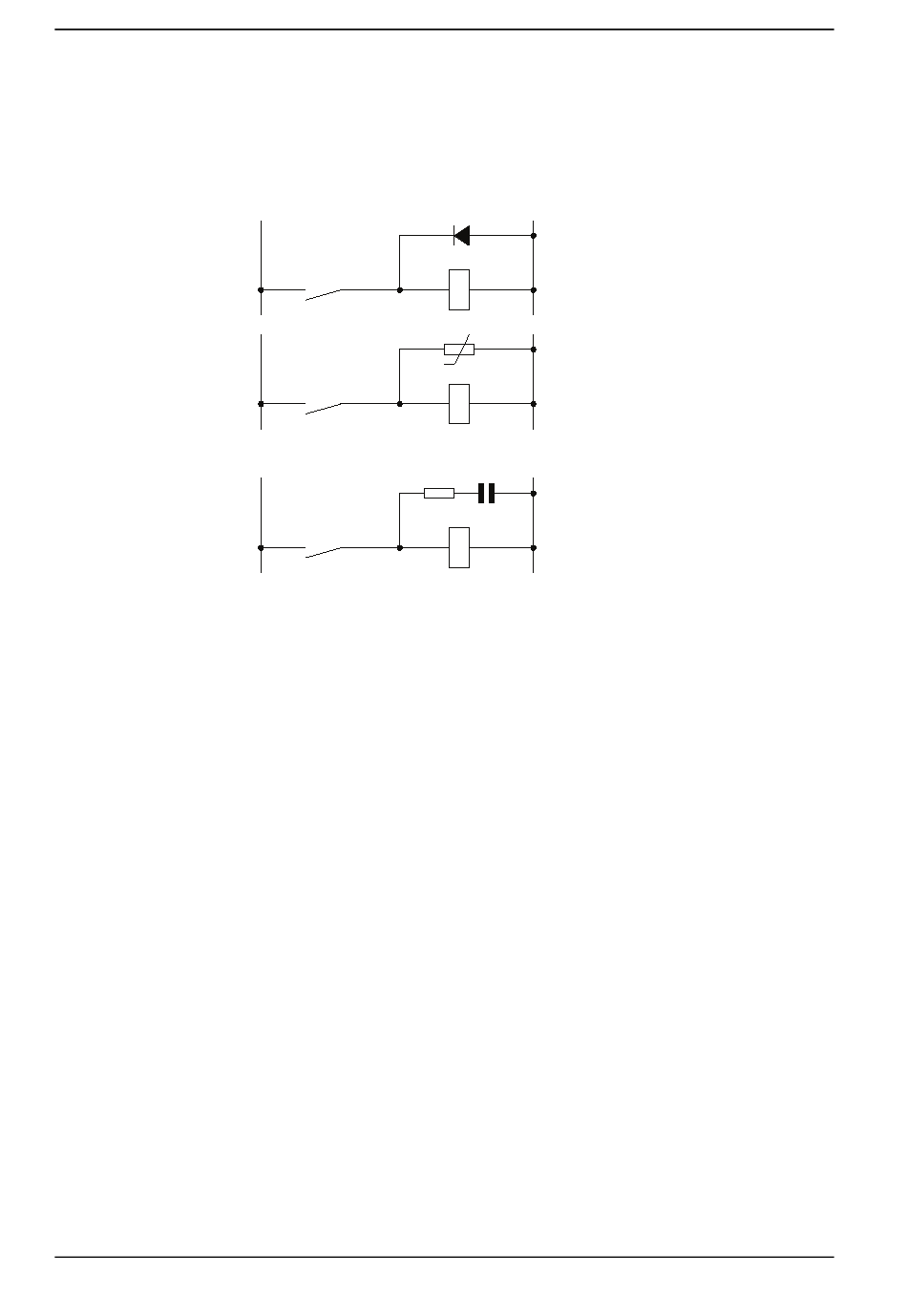

1 La diode doit être dimensionnée pour la même intensité que celle de la bobine
du relais et pour une tension deux fois supérieure à celle de l'alimentation.
2 La varistance doit être dimensionnée pour la même énergie que celle de la
bobine de relais et pour une tension deux fois supérieure à celle de
l'alimentation.
3 Lorsqu'une tension CA est utilisée, le composant doit être dimensionné pour
>500 V maximum et une tension nominale de 125 V.
La résistance doit être égale à 100 Ω, et le condensateur doit être égal à 1W
0,1 - 1 µF (généralement 0,47 µF).
