4 Réparation
4.9 Remplacement de l'adaptateur de bus de terrain dans l'unité informatique
Suite
Remontage
La procédure suivante décrit le remontage de l'adaptateur bus com sur l'unité
informatique.
1
2
3
Suite page suivante
168
Action
DANGER
Avant de procéder à toute intervention
dans l'armoire, débranchez l'alimentation
principale. Pour plus d'informations, voir
Sécurité électrique à la page
DÉCHARGE ÉLECTROSTA-
TIQUE
L'unité est sensible aux décharges élec-
trostatiques. Avant de manipuler l'unité,
prenez connaissance des informations
de sécurité indiquées à la section
est sensible aux décharges électrosta-
tiques à la page 55.

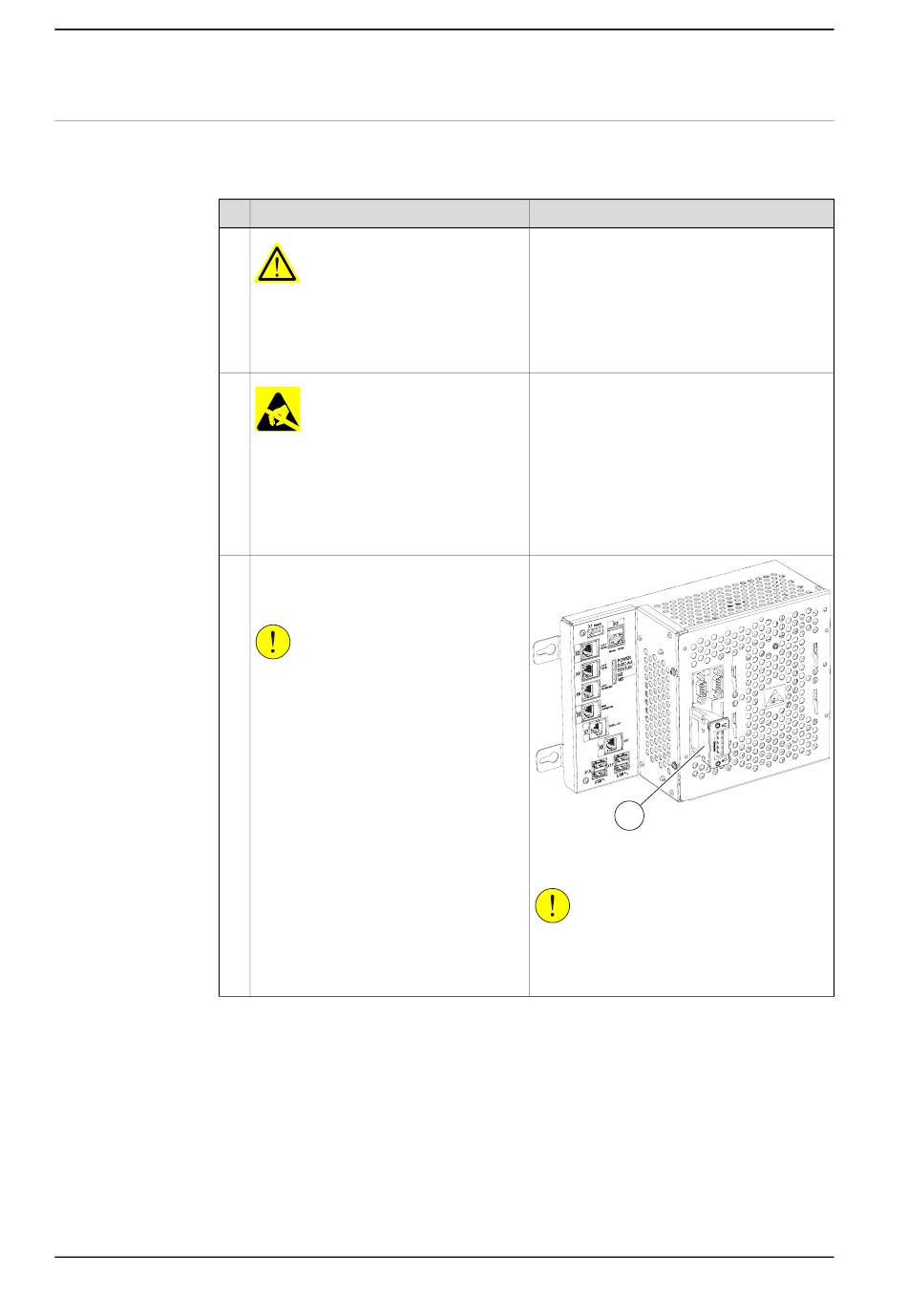

Fixez l'adaptateur bus com en position,
en poussant l'adaptateur bus com le long
des rails sur la carte mère.
ATTENTION
Faites attention à ne pas endommager
les broches. Veillez à pousser l'adapta-
teur bien droit sur les rails.
© Copyright 2009-2024- ABB. Tous droits réservés.
Remarque/Illustration
34.
L'unité
A
xx1500001755
A Adaptateur de bus de terrain
ATTENTION
Tenez toujours l'adaptateur réseau de terrain
par les bords pour ne pas endommager
l'adaptateur ou ses composants.
