2 Installation et mise en service
2.6.7 Descriptions des connecteurs XS7 - XS17
Suite

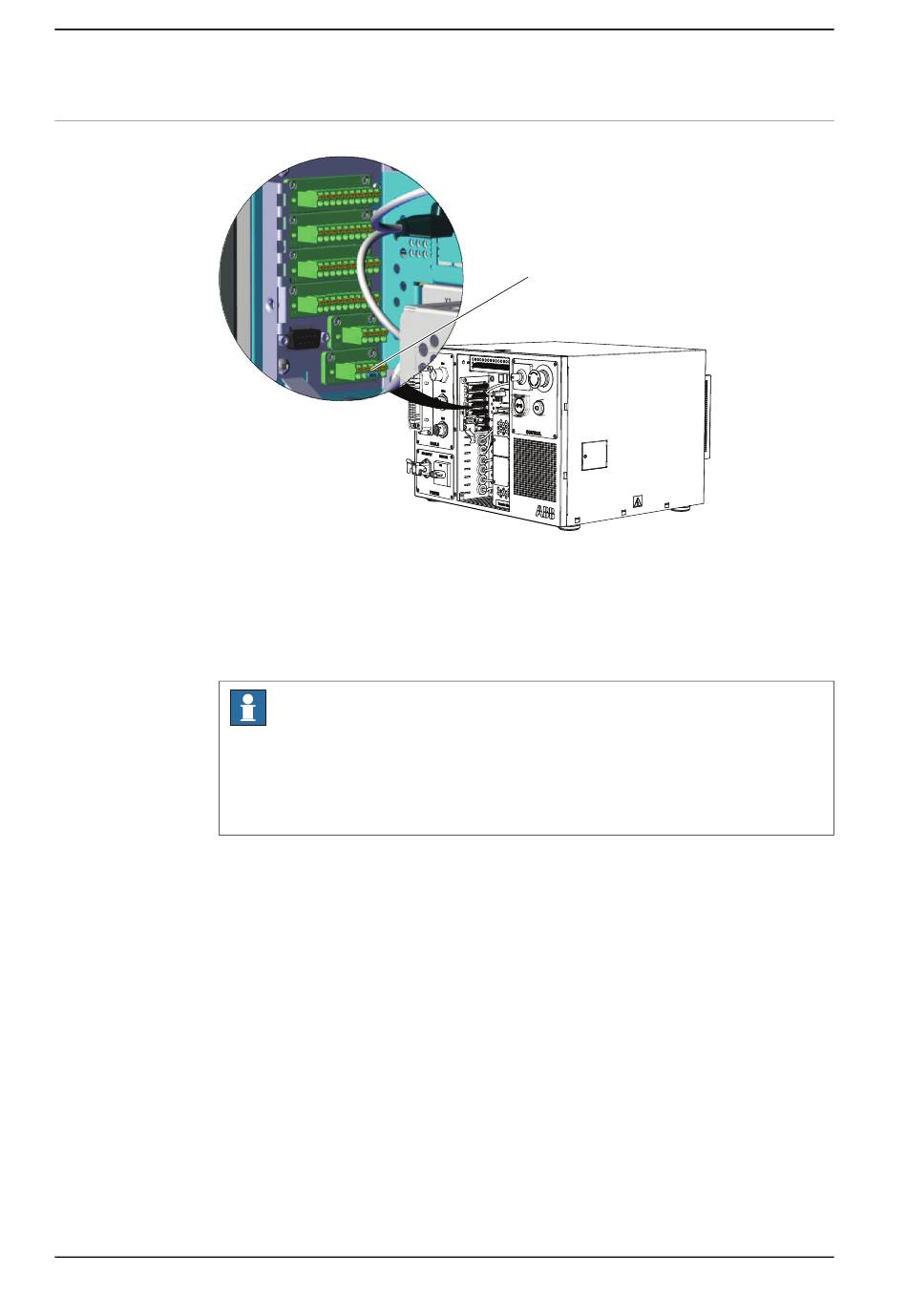

DeviceNet XS17
xx1500002929
Ce connecteur est connecté en interne avec le DeviceNet - bus maître.
Il contient un signal DeviceNet.
Pour les détails de connexion, reportez-vous au schéma de câblage de IRC5
Compact controller.
Suite page suivante
88
Remarque
Les connecteurs mâles DeviceNet sont fournis avec le système de commande
Compact. Le connecteur DeviceNet est inclus dans le même câble que le
connecteur d'alimentation (3HAC054250-001).
Le connecteur en pont fait partie du câble 3HAC049564-001.
