ABB IRC5 Compact Manuel Du Produit page 197

4
5
6
7

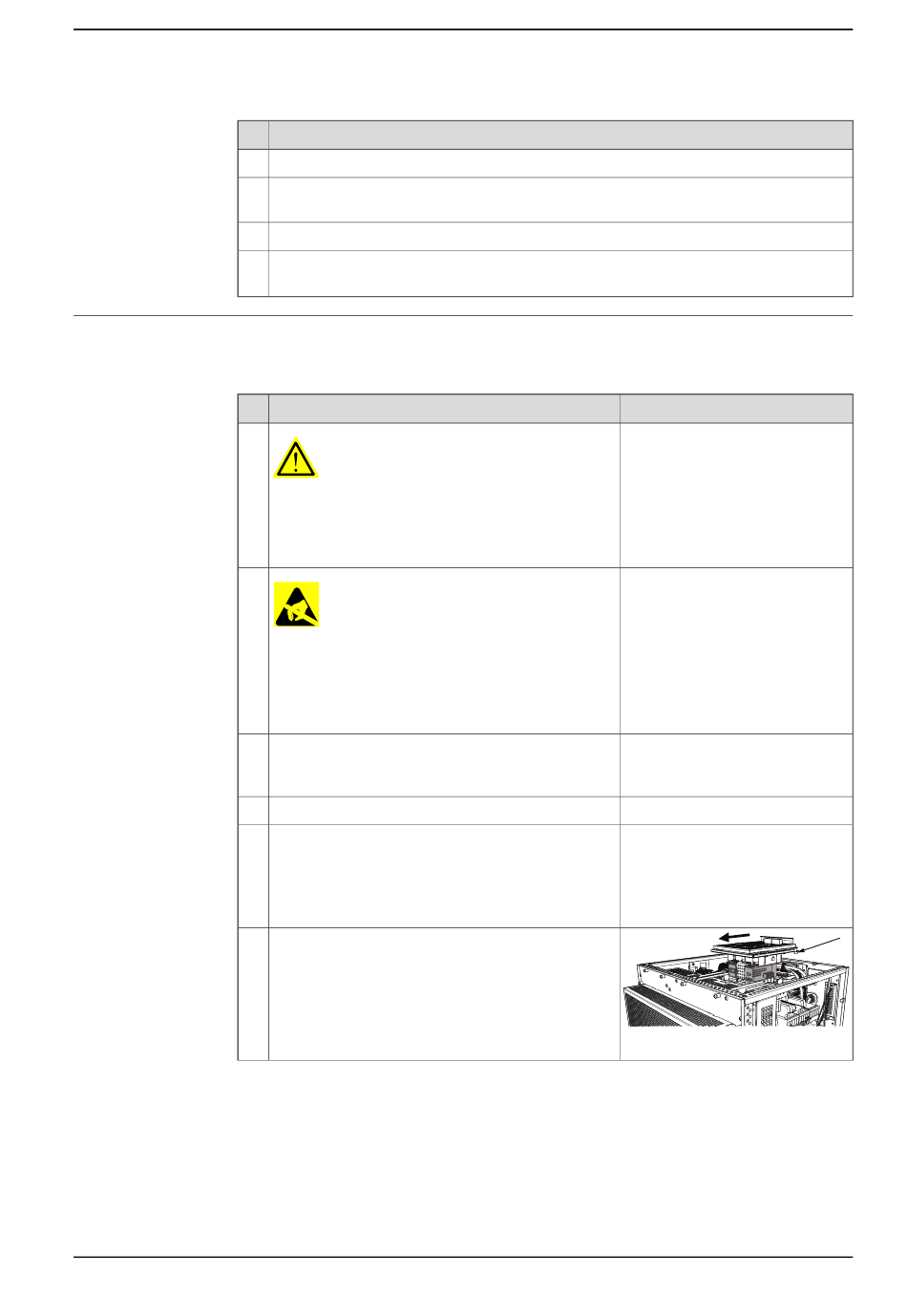

Retrait du DSQC1016/1023
Appliquez cette procédure pour retirer le boîtier Connected Services, version
DSQC1016/1023.
1
2
3
4
5
6
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
Action
Remettez la carte de sécurité en place, puis fixez-la avec ses vis de fixation.
Rebranchez tous les connecteurs sur le boîtier Connected Services, le commutateur
Ethernet et la carte de sécurité.
Remettez le couvercle de l'armoire en place.
Effectuez les tests de fonctionnement présentés dans la section
ment à la page 129 pour vérifier le bon fonctionnement des fonctions de sécurité.
Action
DANGER
Avant de procéder à toute intervention dans l'ar-
moire, débranchez l'alimentation principale. Pour
plus d'informations, voir Sécurité électrique à la
page 34.
DÉCHARGE ÉLECTROSTATIQUE
L'unité est sensible aux décharges électrostatiques.
Avant de manipuler l'unité, prenez connaissance
des informations de sécurité indiquées à la section
L'unité est sensible aux décharges électrostatiques
à la page 55.
Retirez les capots supérieur et avant.
Débranchez l'antenne.
Retirez le câble et les connecteurs raccordés aux
éléments suivants :
• Carte de sécurité
• Commutateur Ethernet (si installé)
• Boîtier Connected Services
Retirez les deux vis de fixation et poussez la carte
de sécurité vers l'arrière pour libérer les loquets.
© Copyright 2009-2024- ABB. Tous droits réservés.
4.17 Remplacement du boîtier Connected Services
Informations
Voir
commande IRC5 Compact à la
page
xx1400001462
4 Réparation
Suite
Tests de fonctionne-
Ouverture du système de
100.
Suite page suivante
