4 Réparation
4.8 Remplacement de la carte d'extension de l'unité informatique
4.8 Remplacement de la carte d'extension de l'unité informatique
Emplacement
Pour connecter un canal en série ou un adaptateur de bus de terrain au système
de commande, l'ordinateur principal doit être équipé de la carte d'extension
DSQC1003.

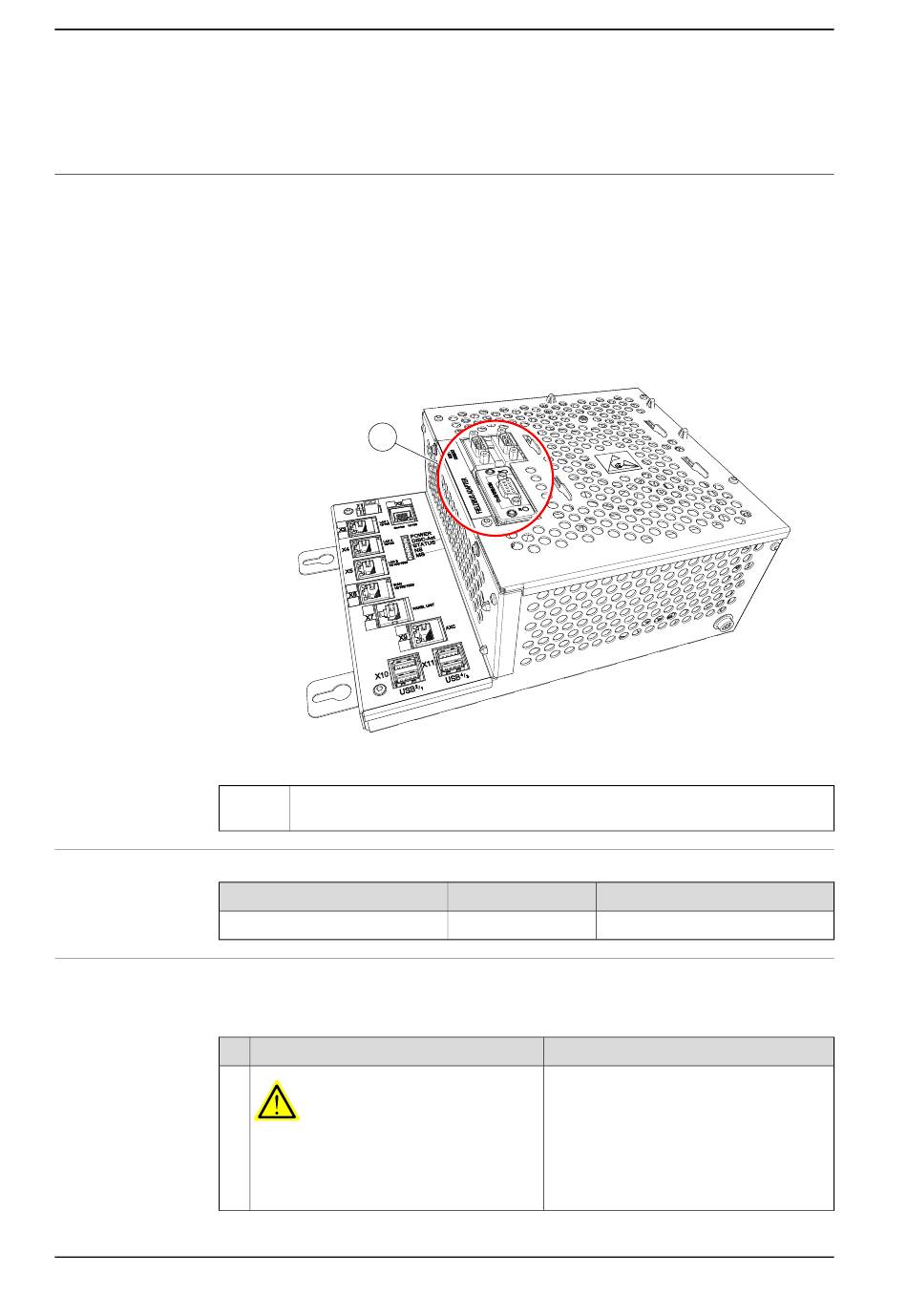

La carte d'extension se trouve dans l'unité informatique tel qu'indiqué ci-dessous.
xx1300000860
A
Équipement nécessaire
Équipement
Expansion Board
Retrait
La procédure suivante décrit la manière de retirer la carte d'extension de l'unité
informatique.
1
Suite page suivante
162
A
Carte d'extension avec canal en série et une fente pour l'adaptateur réseau de
terrainAnybusCC.
Action
DANGER
Avant de procéder à toute intervention da-
ns l'armoire, débranchez l'alimentation pri-
ncipale. Pour plus d'informations, voir
curité électrique à la page
© Copyright 2009-2024- ABB. Tous droits réservés.
Référence Remarque
3HAC046408-001 DSQC1003
Remarque/Illustration
Sé-
34.
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
