4 Réparation
4.17 Remplacement du boîtier Connected Services
Suite
7
8
9
10
Remontage du DSQC1016/1023
Appliquez cette procédure pour remonter le boîtier Connected Services, version
DSQC1016/1023.
1
2
Suite page suivante
198
Action

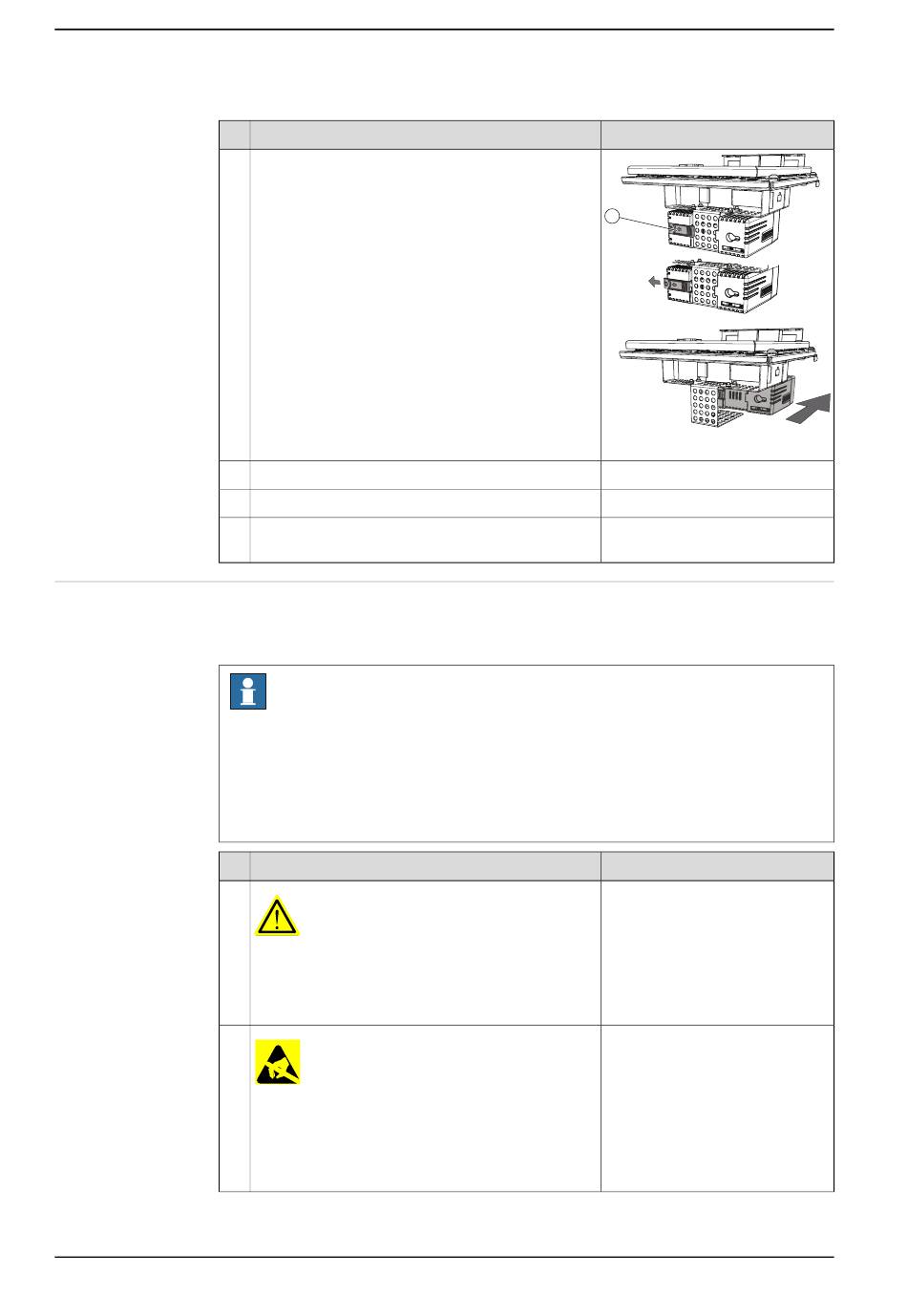

Tirez le loquet (A) vers la gauche et poussez le
boîtier Connected Services vers l'extérieur.
Si le commutateur Ethernet est installé, retirez-le.
Retirez la carte de sécurité de l'ensemble.
Retirez le connecteur du boîtier Connected Ser-
vices.
Remarque
Dans le cas des systèmes de commande fabriqués avant août 2019 avec le
DSQC 680 à remplacer par le DSQC1016/1023, veuillez contacter votre
organisation ABB locale pour obtenir de l'aide.
Dans le cas des systèmes de commande fabriqués après août 2019, appliquez
la procédure suivante.
Action
DANGER
Avant de procéder à toute intervention dans l'ar-
moire, débranchez l'alimentation principale. Pour
plus d'informations, voir
page 34.
DÉCHARGE ÉLECTROSTATIQUE
L'unité est sensible aux décharges électrostatiques.
Avant de manipuler l'unité, prenez connaissance
des informations de sécurité indiquées à la section
L'unité est sensible aux décharges électrostatiques
à la page 55.
© Copyright 2009-2024- ABB. Tous droits réservés.
Sécurité électrique à la
Informations
A
xx1400001460
Informations
