2 Installation et mise en service
2.6.1.3 Connecteurs sur l'unité informatique
2.6.1.3 Connecteurs sur l'unité informatique
Présentation de l'unité informatique

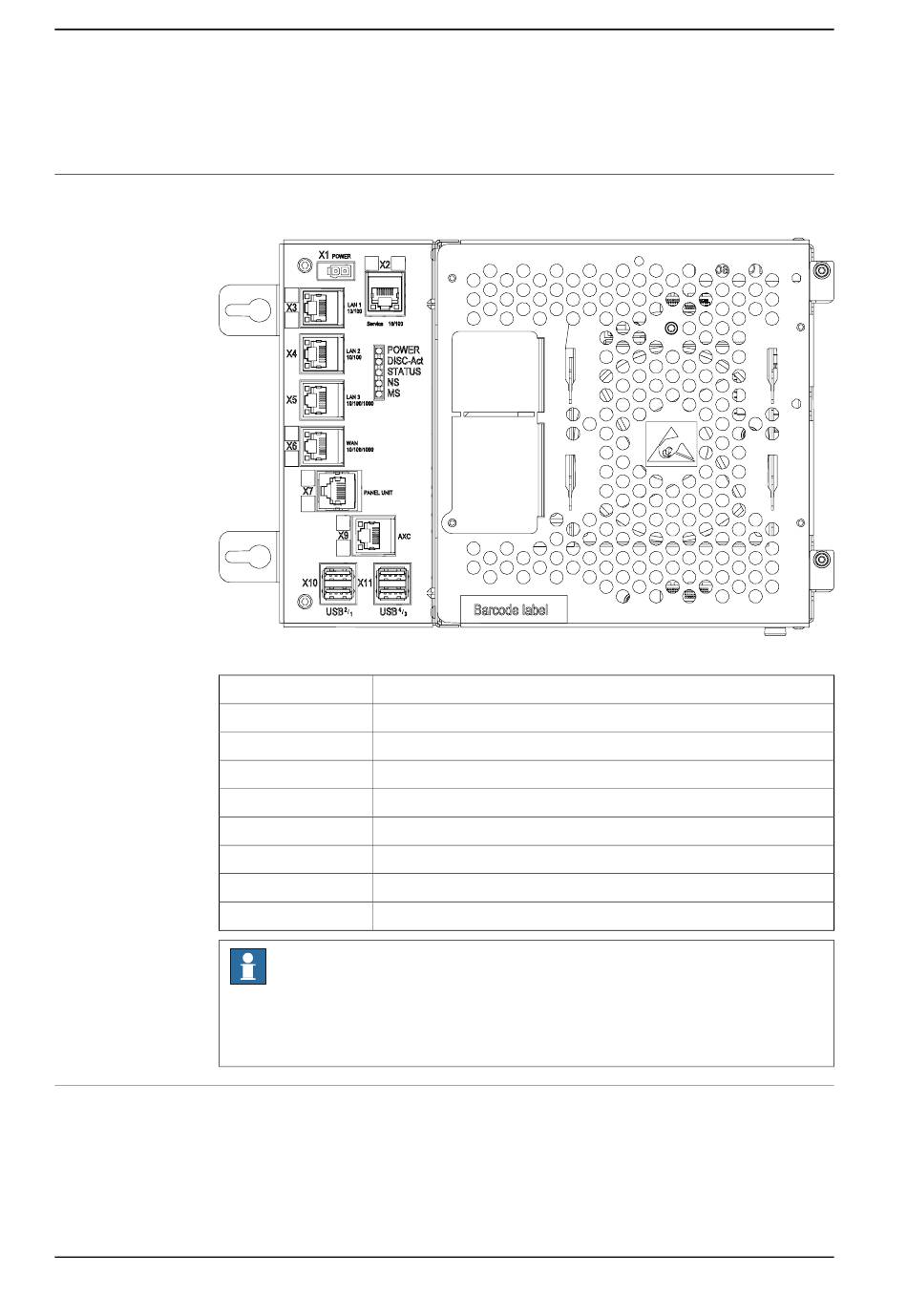

L'illustration suivante présente l'unité informatique.
xx1300000608
X1
X2 (jaune)
X3 (vert)
X4
X5
X6
X7 (bleu)
X9 (rouge)
X10, X11
Milieu du test du port de service
Le port de service est destiné aux ingénieurs de maintenance et aux programmeurs
qui se connectent directement au système de commande à l'aide d'un PC.
Suite page suivante
64
Alimentation
Service (connexion de PC).
LAN1 (connexion du FlexPendant).
LAN2 (connexion d'options Ethernet).
LAN3 (connexion d'options Ethernet).
WAN (connexion au réseau WAN de l'usine).
Panneau
Carte d'axes
Ports USB (4 ports)
Remarque
Il ne est pas supporté pour connecter plusieurs ports de l'ordinateur principal
(X2 - X6) au même commutateur externe, à moins que l'isolement du VLAN
statique est appliquée sur le commutateur externe.
