4 Réparation
4.19.1 Remplacement de l'unité d'alimentation électrique
Suite
2
3
4
5
6
7
8
9
10
208
Action
Mettez l'unité d'alimentation électrique
neuve en place et replacez les vis de
fixation.
Réinstallez le ressort et la plaque-capot.
Serrez les vis de fixation.
Replacez l'unité d'alimentation élec-
trique et fixez-la à l'aide des vis de fixa-
tion.
Réinsérez l'unité d'énergie de secours
à mi-chemin.
Rebranchez les connecteurs X1 – X9.
ATTENTION
Surface chaude au dessus de l'unité
d'alimentation électrique.
Ne faites pas passer ou ne placez pas
de câble au dessus de l'unité d'alimen-
tation électrique.
Replacez l'unité de retenue d'énergie
de secours.
Replacez la barre de support avec les
trois vis de fixation.
Remettez le couvercle de l'armoire en
place.
Effectuez les tests de fonctionnement
présentés dans la section
ctionnement à la page 129
le bon fonctionnement des fonctions de
sécurité.
© Copyright 2009-2024- ABB. Tous droits réservés.

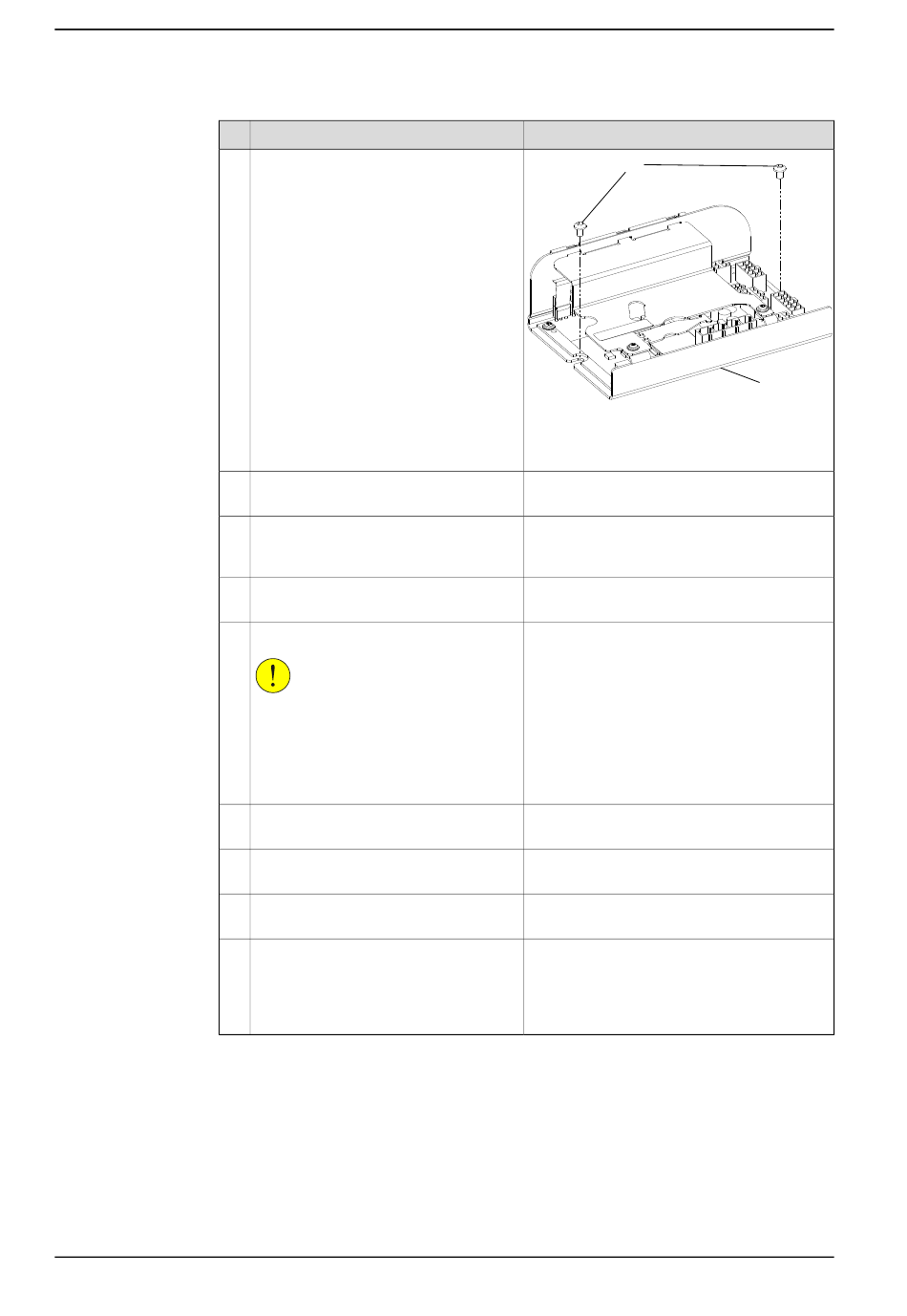

Remarque/Illustration
xx0900000549
• A : Unité d'alimentation électrique
• B : vis de fixation
Tests de fon-
pour vérifier
Manuel du produit - IRC5 Compact
B
A
3HAC047138-004 Révision: AA
