4 Réparation
4.12 Remplacement de le variateur
Suite

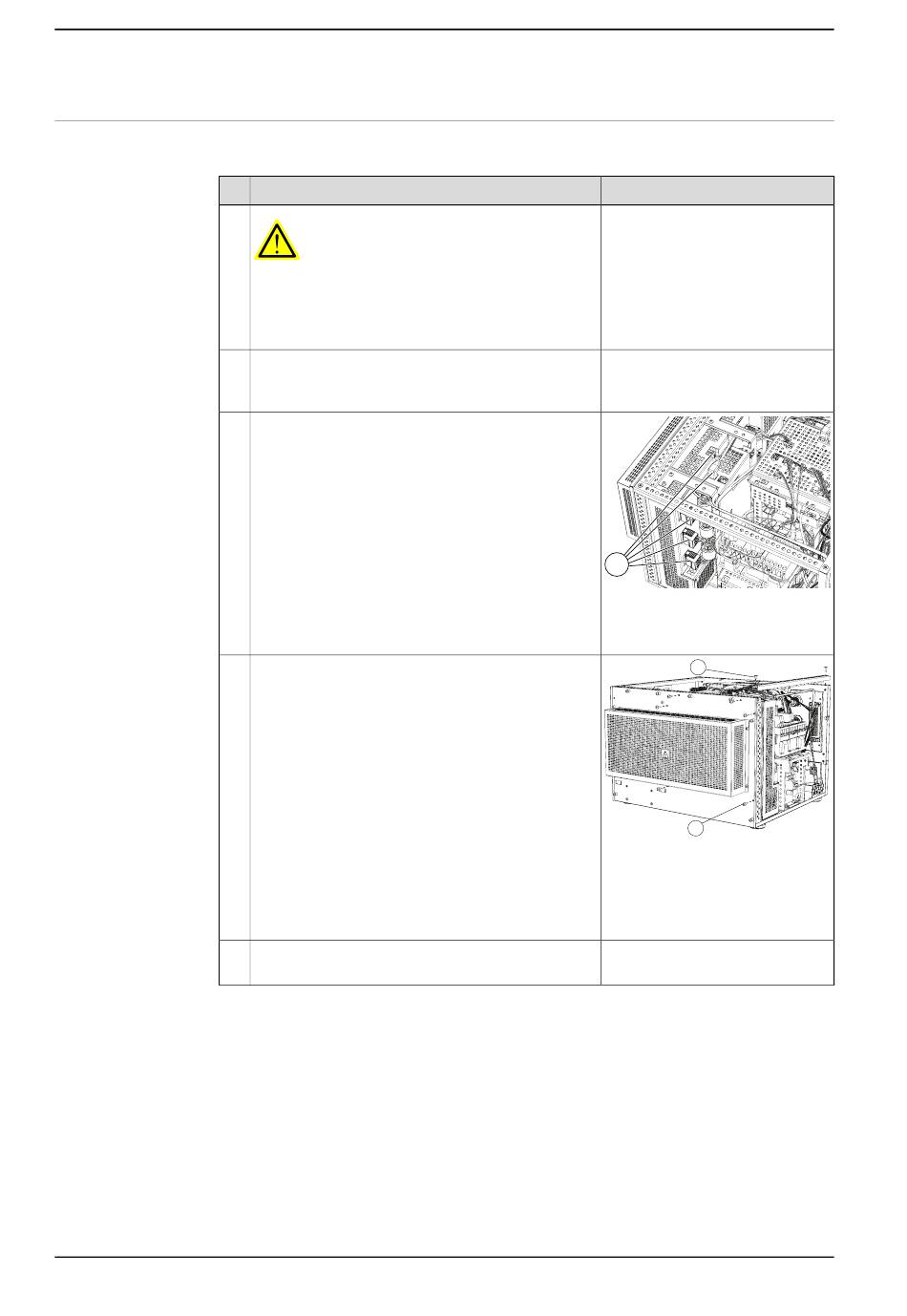

Retrait
Utilisez la procédure suivante pour retirer le variateur principal.
1
2
3
4
5
Suite page suivante
178
Action
DANGER
Avant de procéder à toute intervention dans l'ar-
moire, débranchez l'alimentation principale. Pour
plus d'informations, voir Sécurité électrique à la
page 34.
Enlevez le couvercle de l'armoire.
Débranchez les connecteurs en haut et à gauche
de l'unité d'entraînement principal.
Retirez les six vis de fixation situées à l'arrière du
système de commande.
Retirez la barre de support en enlevant ses deux
vis de fixation.
© Copyright 2009-2024- ABB. Tous droits réservés.
Informations
Voir Ouverture du système de
commande IRC5 Compact à la
page 100.
A
xx1400002850
A Connecteurs de l'unité
d'entraînement principal
B
A
xx1400001619
A Vis de fixation de le varia-
teur principal
B Vis de fixation de la barre
de support
