Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
Action
Pour la version 3G (DSQC1016), insérez la carte
SIM dans le boîtier Connected Services.
Placez le boîtier Connected Services sur le support.
Si le système utilise un commutateur Ethernet,
placez ce dernier sur le dessus du boîtier Connec-
ted Services et serrez les vis.
Montez le câble adaptateur.
Tirez le loquet vers la gauche et enfoncez le boîtier
Connected Services dans sa position sur le support
de montage.
Raccordez le câble 3HAC068451-002 au câble
3HAC068464-002 à l'aide du connecteur à
9 broches. Serrez les vis des deux côtés. La
broche 9 est raccordée au PE.
Raccordez l'autre côté du PE à la terre.
Remettez la carte de sécurité en place, puis fixez-
la avec ses vis de fixation.
© Copyright 2009-2024- ABB. Tous droits réservés.

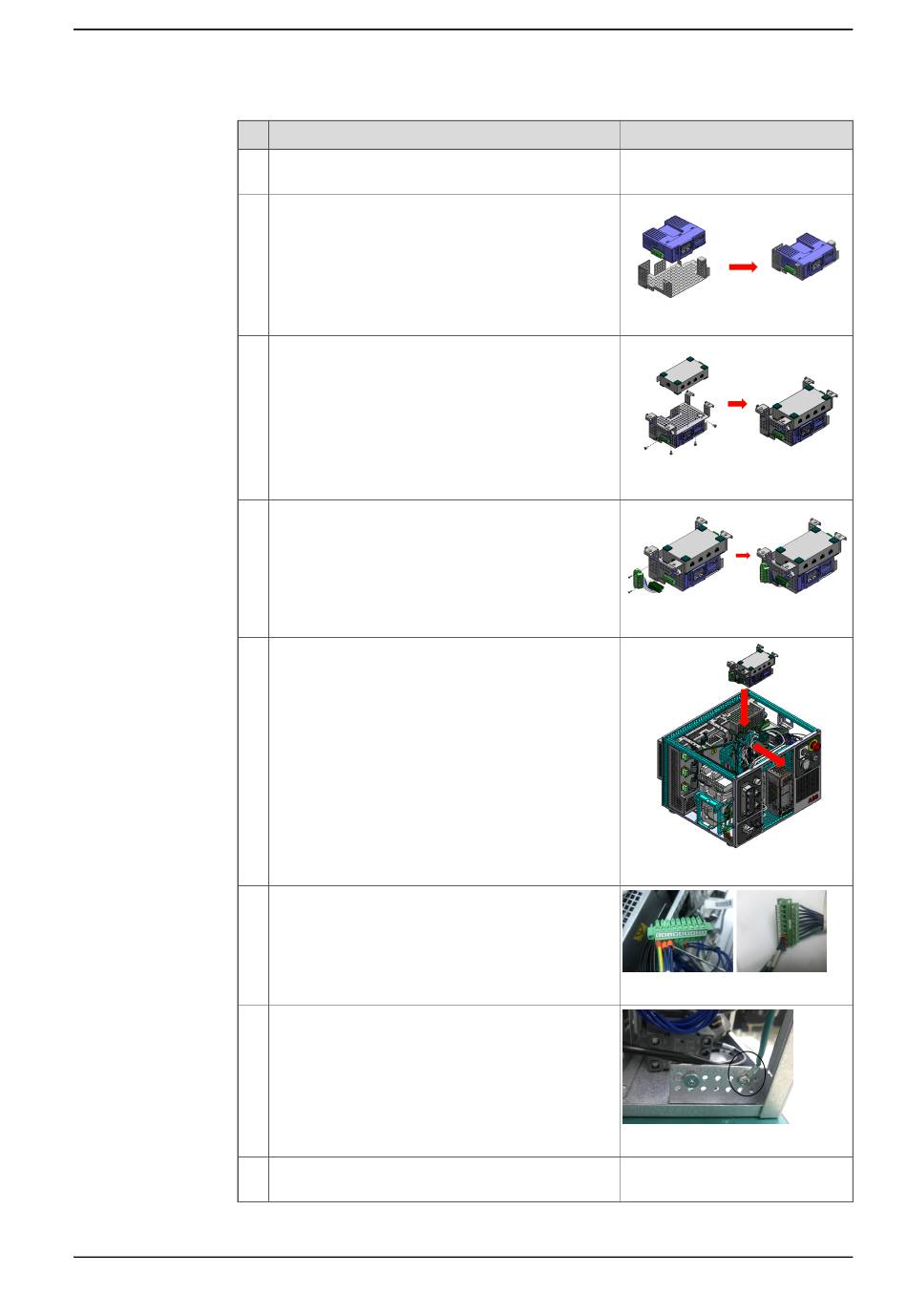

4.17 Remplacement du boîtier Connected Services
Informations
xx1800003183
xx1800003184
xx1800003185
xx1800003186
xx1800003651
xx1800003377
4 Réparation
Suite
Suite page suivante
